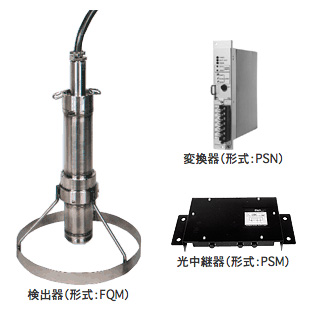

光ファイバ式投込み水位計
検出器と変換器間を光ファイバケーブルで伝送する雷害に強い水位計です。
形式 ： ＦＱＭ
| 測定範囲 | 0～1.5‥‥13mまたは 0～10‥‥50m |
|---|---|
| 出力信号 | DC4～20mA |
| 電源電圧 | 変換器(形式:PSN)へ給電AC100V又はDC24V |
| 許容差 | ±0.3％FS |
| 検出器～ 変換器間距離 |
中空光ケーブルで最大100m 100mを越え3km迄は光中継器(形式:PSM)が必要です。 |
| 検出器材質 | SUS316 |
| 測定対象 | 上水、下水、井戸、河川、地下水などの水位測定 |
構成図

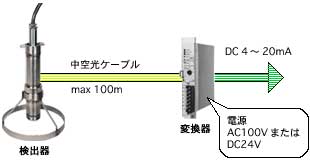

１. 検出器～変換器間 100m以下

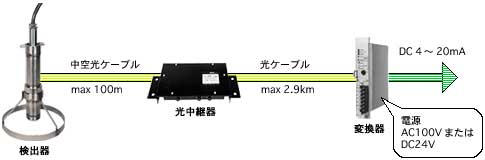

２. 検出器～変換器間 100m以上 3kmまで
光計装機器 一覧
光式投込み水位計FQM形
最大50mの水位を連続測定する投込み式の水位計です。
光中継器PSM形
光ケーブルを中継する光学機器です。
光／電気変換器PSN形
フィールド機器からの光信号をアナログ信号へ変換します。
マスタ－ステ－ションPNT形
８台のフィールド機器をサポートし，上位へＲＳ－２３２Ｃ／イーサネットで通信します。
オプティカルスターカプラFXQ形
フィールド機器と上位機器の光信号を中継する光学機器で上位側３ポート，フィールド側８ポートまでサポートします。
ハンドヘルドコミュニケータFXL形
フィールド機器に対してリモートメンテナンスを行うハンディタイプの設定・表示器です。
