FRENIC-Eco Plus 標準仕様 3相400V入力シリーズ(75~220kW)
FRN220F1S-4PL

FRN220F1S-4PLの製品画像
製品画像はイメージです
希望小売価格

お問い合わせください

納期

受注生産品

仕様

*1

標準適用電動機は,富士電機の4極標準モータの場合を示します。

*2

定格容量は,200V 系列:220V 定格/400V 系列:440V 定格の場合を示します。

*3

電源電圧を超える電圧は出力できません。

*4

キャリア周波数を低く設定すると,モータの温度上昇が大きくなったり,インバータの電流制限動作にかかる場合があります。連続負荷や最大負荷を低減してください。
(例:キャリア周波数(機能コードF26)を1kHz 以下の場合,連続負荷を定格の80%以下程度)

*5

直流リアクトル(DCR)付の場合を示します。

*6

モータ単体での平均制動トルクを示します。(モータの効率により変化します。)

*8

相間アンバランス率[%]=(最大電圧[V] - 最小電圧[V])/3相平均電圧[V] × 67 (IEC61800-3 参照。)
2~3%のアンバランス率で使用の場合は交流リアクトル(ACR:オプション)を使用してください。

*9

電源容量が500kVA(インバータ容量が50kVA を超える場合は,インバータ容量の10 倍)で,%X=5%の電源に接続した場合の試算値です。

*10

電源回生機能付高力率PWMコンバータなどと組み合わせる場合に,ACファン電源の入力として使用します。(通常は使用しません)

*11

280kW 以上については個別に問い合わせください。

外形寸法図

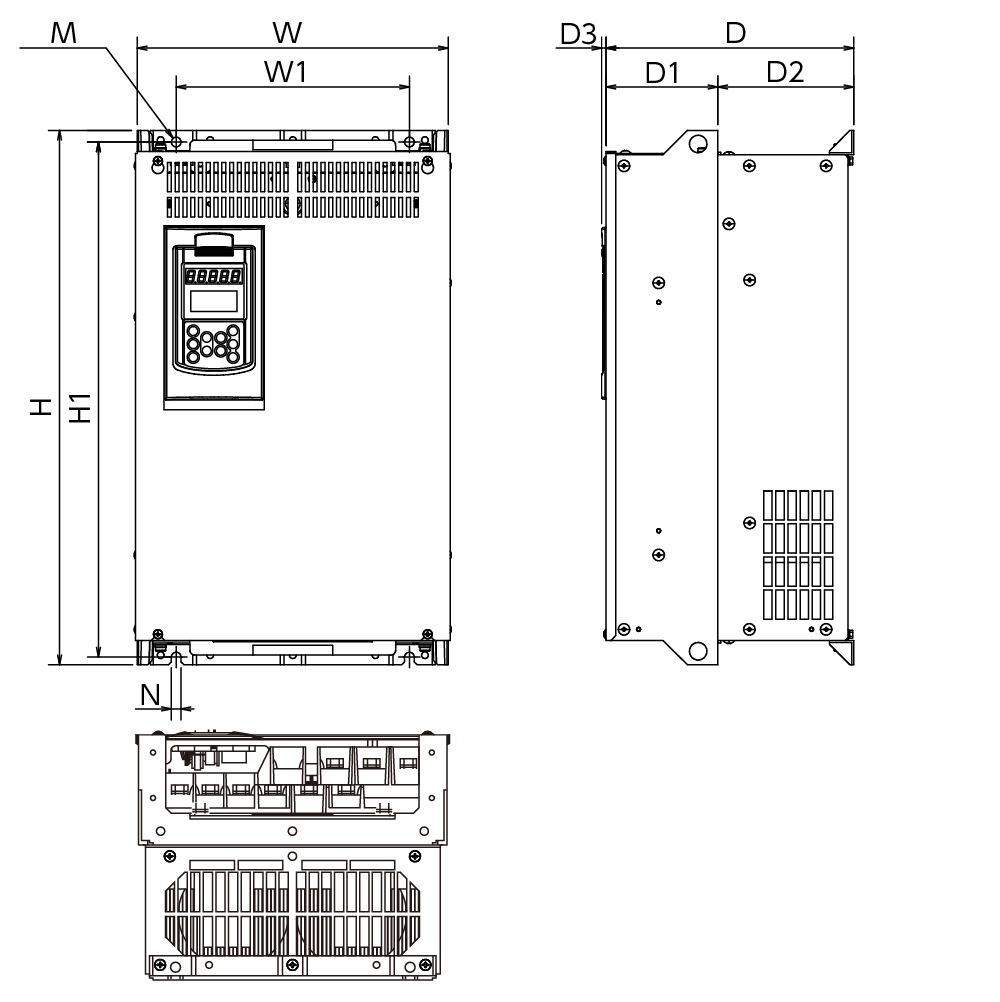

FRN220F1S-4PLの外形寸法図(その1)

寸法(mm)

接続図

FRN220F1S-4PLの接続図(その1)

注1

インバータの定格電圧に合った電源電圧を使用してください。

注2

オプション品です。必要により使用してください。

注3

直流リアクトル(DCR)を接続する場合は,[P1]と[P(+)]間に接続してある短絡片を取り外してください。75kW以上のインバータにはDCRは標準付属となっていますので,必ず接続してください。

注4

周辺機器です。必要により使用してください。

注5

機能コードJ99(動作モード選択)の設定が2,3,4の場合は,DC1~5V/0~100%の信号レベルとなります。

オプションのご紹介

FRENIC-Ecoのオプションはオプションガイドをご覧ください。
