海外高効率規制認証モータ〈中国向〉

3-phase induction motors
  • モータの動向
  • 規則概要
  • 等級/効率基準値
  • 標準仕様
  • 仕様銘板・認証ラベル
  • カタログ

中国国家規格GB18613-2012(中小型三相誘導電動機能効限定値及び能効等級)とGB25958-2010(小型電動機能効限定値及び能効等級)が統合され、新たにGB18613-2020へ改正しました。
よって、2021年6月1日より新高効率規制(三相誘導電動機エネルギー効率標識実施規則_CEL007-2021)として適用・施行されています。

法律名 中小型三相誘導電動機エネルギー効率標識実施規則(CEL007-2021)
適合規格 GB18613-2020
効率クラス GB3級(IE3)
規制実施日(施行日) 2021年6月1日〜
対象モータ 外被構造 全閉外扇形
取付方法 指定なし
出 力
※4Pベースにて記載
0.75kW〜375kW
極 数 2,4,6,8P
電圧・周波数 1000V以下・50Hz
定格 S1(連続)、S3 80%ED(反復)
負荷率 100%
速 度 単一速度
特 性 Design N
その他 一般用防爆形モータなど
認証制度  取得義務
表示義務 有(指定ラベル)
罰 則
規制対象外(例)
  • 機械(ポンプ、ファン、コンプレッサ、ギヤボックスなど)に組み込まれて一体化され分離できないモータ(モータ単体試験不可)
  • インバータ駆動専用モータ(強制冷却用ファン付、他力通風形IC416) など

効率基準値(GB3級)


出力[kW] 50Hz
2極 4極 6極 8極
0.12 60.8 64.8 57.7 50.7
0.18 65.9 69.9 63.9 58.7
0.20 67.2 71.1 65.4 60.6
0.25 69.7 73.5 68.6 64.1
0.37 73.8 77.3 73.5 69.3
0.40 74.6 78.0 74.4 70.1
0.55 77.8 80.8 77.2 73.0
0.75 80.7 82.5 78.9 75.0
1.1 82.7 84.1 81.0 77.7
1.5 84.2 85.3 82.5 79.7
2.2 85.9 86.7 84.3 81.9
3 87.1 87.7 85.6 83.5
4 88.1 88.6 86.8 84.8
5.5 89.2 89.6 88.0 86.2
7.5 90.1 90.4 89.1 87.3
11 91.2 91.4 90.3 88.6
15 91.9 92.1 91.2 89.6
18.5 92.4 92.6 91.7 90.1
22 92.7 93.0 92.2 90.6
30 93.3 93.6 92.9 91.3
37 93.7 93.9 93.3 91.8
45 94.0 94.2 93.7 92.2
55 94.3 94.6 94.1 92.5
75 94.7 95.0 94.6 93.1
90 95.0 95.2 94.9 93.4
110 95.2 95.4 95.1 93.7
132 95.4 95.6 95.4 94.0
160 95.6 95.8 95.6 94.3
200 95.8 96.0 95.8 94.6
250 95.8 96.0 95.8 94.6
315~1000 95.8 96.0 95.8 94.6
外被構造 全閉外扇形
出 力 0.2kW〜375kW
枠番号 63M〜355K
極 数 2・4・6P
定格電圧 在庫品 200V/380V(二重電圧)        ご注文生産品 380V 又は 200V(単一電圧)
定格周波数 50Hz
時間定格 S1(連続)
保護方式 IP44
始動方式 3.7kW以下:直入始動 5.5kW以上:-△始動 75kW以上:直入始動
耐熱クラス 155(F)
回転方向 CW(負荷側より見て時計方向)
冷却方式 IC411
取付方式 脚取付形
周囲条件 温度 -30℃〜+40℃
湿度 100%RH以下(但し、結露なきこと)
標高 1,000m以下
その他 腐食性、爆発性ガス、蒸気のなきこと
塗装色 マンセルN1.2(黒色)
規格 適用 ICE60034-1(2017)
GB/T12350-2009  ※CCC安全認証対象機種のみ
効率 GB18613-2020(GB3級:IE3)
(注1)
上記電圧以外は、別途ご相談願います。
(注2)
回転方向CCW(負荷側より見て反時計方向)品も製作可能です。
(注3)
屋外形(IP55)フランジ取付形他も製作可能ですので、別途お問い合わせください。
(注4)
改正中国RoHS規制は、「電子電気製品有害物質使用制限標識要求(SJ/T11364-2014)」の施行内容にて表示しています。

仕様銘板サンプル(代表板)

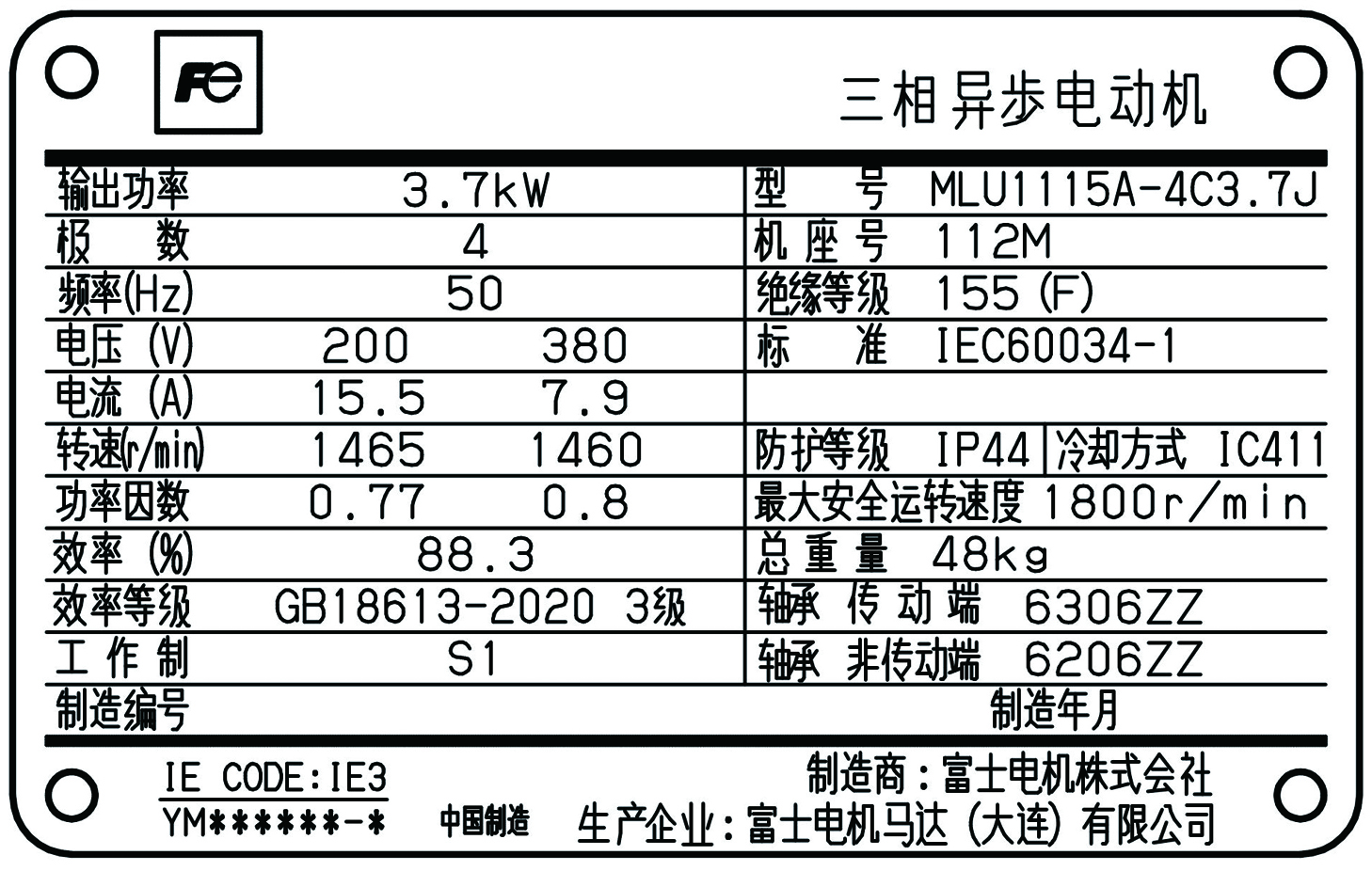

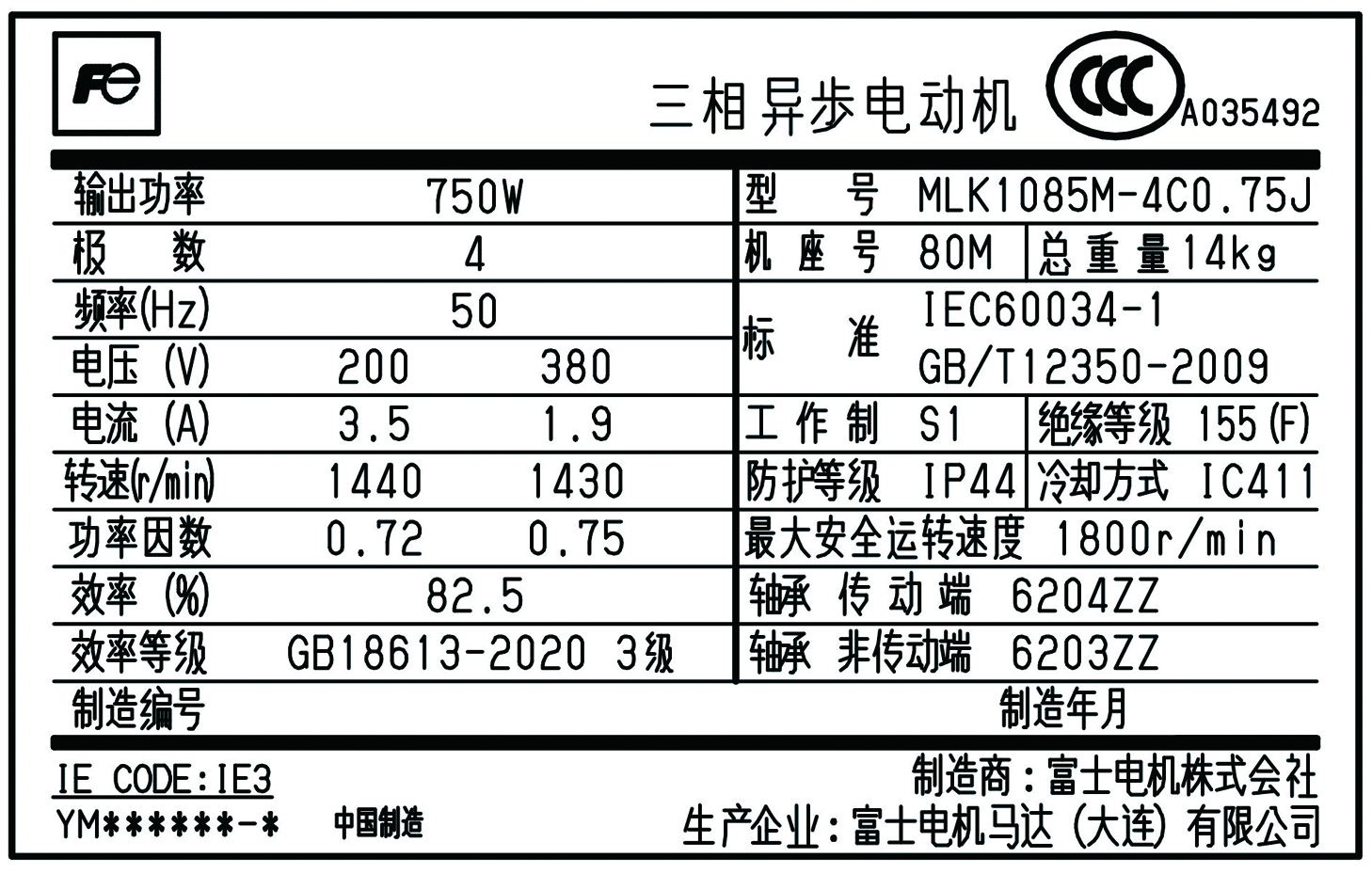

0.75kW-4P品

認証ラベル

3.7kW-4P品

認証ラベル

認証ラベルサンプル

認証ラベル
(注)
本認証ラベルは、出力0.75kW~375kW製品のみ貼付けとなります。
