「欧州委員会規則(COMMISSION REGULATION(EC)No.640/2009)」において、2015年1月1日より段階的にモータ効率クラスがIE3(IEC60034-30-1:2014)へ引上げられ、施行されております。
又、新しい法的枠組(NLF:New Legislative Framework)への整合化に
伴い、EU指令が改正され「2016年4月20日より新低電圧指令(2014/35/EU)」が義務付されてます。

IE3:国際規格 IEC60034-30-1:2014 規定の効率クラス(IEコード)
法律名 COMMISSION REGULATION(EC)No.640/2009
(欧州)委員会規則
適合規格 IEC60034-30-1(2014)
効率クラス IE3、又はIE2+可変速ドライブ
規制実施日(施行日) 2015年1月1日〜 2017年1月1日〜
対象モータ 外被構造 全て対象
取付方法 指定なし
出 力
※4Pベースにて記載
7.5〜375kW 0.75〜375kW
極 数 2,4,6P
電圧・周波数 1000V以下・50Hz, 50/60Hz
定格 S1(連続)、S3 80%ED(反復)
負荷率 100%
速 度 単一速度
特 性 指定なし
認証制度  取得義務
表示義務 有 ※ モータ仕様銘板へ効率クラス、効率値及びCEマークの表示
罰 則
規制対象外(例)
  • 水中モータ
  • 設備(ポンプ、ファン、コンプレッサ、ギヤボックスなど)がモータと一体化され、分離して単独で試験できないもの。
  • 特殊環境用モータ(海抜4000mを超える標高、周囲温度が60℃を超える環境、最高運転温度400℃を超える環境、周囲温度-30°C未満の環境、水冷モータの場合は0℃未満の環境、爆発性雰囲気中の環境など)
  • ブレーキモータ

効率基準値(IE3)

出力[kW] 50Hz 60Hz
2極 4極 6極 2極 4極 6極
0.75 80.7 82.5 78.9 77.0 83.5 82.5
1.1 82.7 84.1 81.0 84.0 86.5 87.5
1.5 84.2 85.3 82.5 85.5 86.5 88.5
2.2 85.9 86.7 84.3 86.5 89.5 89.5
3 87.1 87.7 85.6
3.7 88.5 89.5 89.5
4 88.1 88.6 86.8
5.5 89.2 89.6 88.0 89.5 91.7 91.0
7.5 90.1 90.4 89.1 90.2 91.7 91.0
11 91.2 91.4 90.3 91.0 92.4 91.7
15 91.9 92.1 91.2 91.0 93.0 91.7
18.5 92.4 92.6 91.7 91.7 93.6 93.0
22 92.7 93.0 92.2 91.7 93.6 93.0
30 93.3 93.6 92.9 92.4 94.1 94.1
37 93.7 93.9 93.3 93.0 94.5 94.1
45 94.0 94.2 93.7 93.6 95.0 94.5
55 94.3 94.6 94.1 93.6 95.4 94.5
75 94.7 95.0 94.6 94.1 95.4 95.0
90 95.0 95.2 94.9 95.0 95.4 95.0
110 95.2 95.4 95.1 95.0 95.8 95.8
132 95.4 95.6 95.4
150 95.4 96.2 95.8
160 95.6 95.8 95.6
185〜1,000 95.8 96.2 95.8
200〜1,000 95.8 96.0 95.8
(注1)
上記以外の中間出力も対象となります。
外被構造 全閉外扇形
出 力 0.75〜375kW
枠番号 80M〜355K
極 数 2・4・6P
定格電圧 400V
定格周波数 50Hz
時間定格 S1(連続)
保護方式 IP44
始動方式 3.7kW以下:直入始動 5.5kW以上:-△始動 75kW以上:直入方式
耐熱クラス 155(F)
回転方向 CW(負荷側より見て時計方向)
冷却方式 IC411
取付方式 脚取付形
周囲条件 温度 -30℃〜+40℃
湿度 100%RH以下(但し、結露なきこと)
標高 1,000m以下
その他 腐食性、爆発性ガス、蒸気のなきこと
塗装色 マンセルN1.2(黒色)
規格 適用 ICE60034-1(2010)
効率 IEC60034-30-1(2014)
(注1)
電圧200V(at 50Hz)他も製作可能です。
(注2)
回転方向CCW(負荷側より見て反時計方向)品も製作可能です。
(注3)
屋外形(IP55)・フランジ取付形などの製作も可能ですので、別途お問い合わせください。

仕様銘板サンプル(代表機)

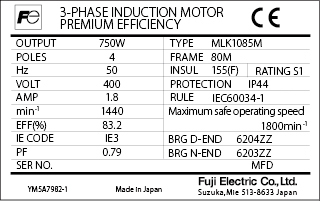

0.75kW-4P品

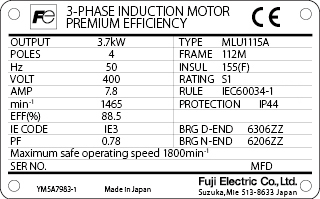

3.7kW-4P品
