海外高効率規制認証モータ〈米国・カナダ向〉

3-phase induction motors
  • モータの動向
  • 規則概要
  • 効率基準値
  • 標準仕様
  • 仕様銘板
  • カタログ

「米国 EISA(Energy Independence and Security Act)」において、
2016年6月1日よりNEMA Premium(IE3)の対象範囲が拡大・施行されております。
又、「カナダEEAct(Energy Efficiency Act)」は、2011年1月1日よりPremium(IE3)が施行中です。

IE3:国際規格 IEC60034-30:2014 規定の効率クラス(IEコード)
国名 米国 カナダ
法律名 EISA(Energy Independence and Security Act)
エネルギー独立安全保障法
EEAct(Energy Efficiency Act)
エネルギー効率法
適合規格 NEMA MG1-12-12 CSA C390
効率クラス NEMA Premium(IE3) Premium(IE3)
規制実施日(施行日) 2016年6月1日〜 2011年1月1日〜
対象モータ 外被構造 全閉形、開放形
取付方法 脚取付タイプ、フランジ取付タイプ 脚取付タイプ、脚なしタイプ
出 力
※4Pベースにて記載
1~500HP
(0.75~373kW)
1~200HP
(0.75~150kW)
1~200HP
(0.75~150kW)
極 数 2,4,6,8P 4,6,8P 2,4,6P
電圧・周波数 600V以下・60Hz 600V以下・50/60Hz、60Hz
定格 連続
負荷率 100%
速 度 単一速度
特 性 Design A,B
(IEC:Design N)
Design C
(IEC:Design H)
Design A又はB (IEC:Design N)
その他 特殊フランジ/特殊シャフト/特殊なベースが
必要なもの
縦型Hollow shaft/スリーブベアリング/
スラストベアリング
低温用モータ/ブレーキモータ/耐湿処理モータ
TEBC(Totally Enclosed Blower Cooled):他力
通風形
TENV (Totally Enclosed Non-Ventilated):全閉
自冷形
イマーシブルモータ(Immersible electric motors)
カテゴリー I, II
防爆形モータ
ギヤモータ
認証制度  取得義務
表示義務
罰 則
規制対象外(例) Air-over(他冷形) /機械組込み形/水冷モータ/水中モータ インバータ駆動専用モータ カテゴリーIII,IV,V

効率基準値(IE3)

出力 60Hz
HP (kW) 2極 4極 6極
1 (0.75) 77.0 83.5 82.5
1.5 (1.1) 84.0 86.5 87.5
2 (1.5) 85.5 86.5 88.5
3 (2.2) 86.5 89.5 89.5
5 (3.7) 88.5 89.5 89.5
7.5 (5.5) 89.5 91.7 91.0
10 (7.5) 90.2 91.7 91.0
15 (11) 91.0 92.4 91.7
20 (15) 91.0 93.0 91.7
25 (18.5) 91.7 93.6 93.0
30 (22) 91.7 93.6 93.0
40 (30) 92.4 94.1 94.1
50 (37) 93.0 94.5 94.1
60 (45) 93.6 95.0 94.5
75 (55) 93.6 95.4 94.5
100 (75) 94.1 95.4 95.0
125 (90) 95.0 95.4 95.0
150 (110) 95.0 95.8 95.8
200 (150) 95.4 96.2 95.8
250 (185) 95.8 96.2 95.8
300 (220) 95.8 96.2
350 (250) 95.8 96.2
400 (300) 95.8 96.2
450 (355) 95.8 96.2
500 (373) 95.8 96.2
  米国 EISA・カナダ EEAct 認証品 米国 EISA 認証品
外被構造 全閉外扇形
出 力 0.75~30kW 0.75~55kW
枠番号 80M~180L(JIS枠番) 80M~225S(JIS枠番)
極 数 2・4・6P
定格電圧 2P 200/220/230/240/400/440/460/480V 230V 又は 460V
4・6P 220/230/240/440/460/480V
定格周波数 60Hz
時間定格 CONT ※S1(連続) S1(連続)
保護方式 IP55 IP44
始動方式 3.7kW以下:直入始動 5.5kW以上:-△始動
口出線 方式 ラグ 160L以下:端子板 180M以上:ラグ
本数 3.7kW以下:9本 5.5kW以上:12本 3.7kW以下:3本 5.5kW以上:6本
耐熱クラス 155(F)
回転方向 CCW(負荷側より見て反時計方向)
冷却方式 IC411
取付方式 脚取付形
周囲条件 温度 -30℃~+40℃
湿度 100%RH以下(但し、結露なきこと)
標高 1,000m以下
その他 腐食性、爆発性ガス、蒸気のなきこと
塗装色 マンセルN1.2(黒色)
規格 適用 JEC-2137-2000
効率 米国 NEMA MG1-12-12(12-16) NEMA Premium(IE3)
カナダ CSA C390 Premium(IE3)
安全 UL1004-1 UL/cUL (CCN:PRGY2・PRGY8)
(注1)
UL認証機器内に組み込まれる部品として、レコグナイズト・コンポーネントマークに対応しています。
(注2)
屋内形・フランジ取付形などの製作も対応可能ですので、別途お問い合わせください。
(注3)
カナダは州により安全要求が異なる場合がありますので、必ず事前にご確認願います。

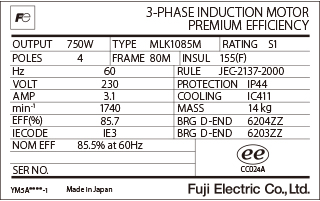

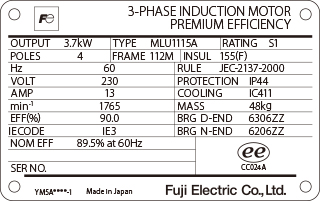

仕様銘板サンプル(代表機)

0.75kW-4P品

3.7kW-4P品

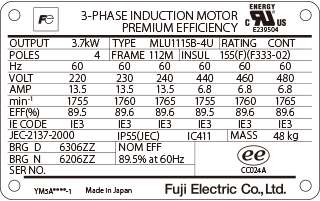

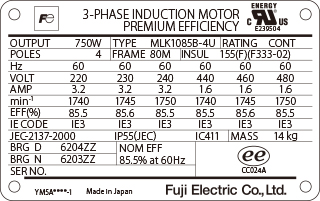

仕様銘板サンプル(代表機)

0.75kW-4P品

3.7kW-4P品
