トランク一体型可搬式検査装置

特長

  • 遮蔽によりエックス線作業主任者の資格不要
  • 約50kgトランク一体型で手軽に運搬
  • 照射から約6秒で鮮明画像をタブレットに無線送信
  • 充電すれば何度でも撮影可能(フル充電で500回)
  • 中の発生器と検出器を取り出して、軽量小型タイプとして使用も可能。(要資格)

使用例

製品品質検査(内部亀裂・ス 等)

仕様

項 目 名 称 内 訳
携帯X線源  X線源線源  ▪100kV一体型
焦点サイズ:0.3mm
管電圧:70kV/85kV/100kV、管電流:0.1mA
照射時間:200ms
電源:二次電池式/交流電源駆動
サイズ:350mm×128mm×70mm
質量:3.5kg以下(トランクに内蔵)
照射制御方式:無線/有線ケーブル式(押しボタン)
満充電時連続照射回数:約500回
サイクル時間:約15〜30秒
充電時間:約20分
▪120kV一体型
焦点サイズ:0.3mm
管電圧:80kV/100kV/120kV(3段切替)
管電流:0.1mA/0.2mA
照射時間:2段切替(200ms〜1000ms 2値選択)
電源:二次電池式/交流電源駆動
サイズ:350mm×130.2mm×86mm
質量:3.5kg以下(トランクに内蔵)
照射制御方式:無線/有線ケーブル式(押しボタン)
満充電時連続照射回数:約500回(70kV・200ms時)
サイクル時間:約15秒~30秒
充電時間:約20分
検出部 検出器 ▪大型検出器
外形寸法:460(W)mm×386(H)mm×14.5(D)mm
ピクセルピッチ:140μm
CSIシンチレータ/GOSシンチレータ
質量:3.0kg
専用バッテリパック・AC100V、無線・有線併用タイプ
検出器用リチウムイオンバッテリ
防塵・防滴:IP65準拠(オプション)
表示器 ▪タブレットPC
OS:Windows10 Pro
メモリ:4GB以上
モニタ:12.3型液晶以上
防塵・防滴:IP65準拠(オプション)
画像管理
ソフトウェア
▪リアルタイム画像表示
▪不審物の強調表示(カラー・赤枠)
▪異常検知音吹鳴
▪画像 拡大/縮小
▪コントラスト調整(自動/指定部)
▪白黒反転(ネガポジ)
▪画像改ざん防止
▪線源・検出器バッテリ残表示
▪寸法計測
収納ケース トランク一体型 ▪トランク一体型
携帯X線源、検出器、画像表示器、付属品等を格納
外形寸法:730(W)mm×610(H)mm×340(D)mm
質量:約50kg(付属品を除く)
材質:高密度ポリエチレン
その他:キャスタ、伸縮ハンドル、南京錠付き
使用環境条件   ±0~40℃/湿度 30%RH~80%RH(結露なきこと)

外形寸法図

トランク一体型

・装置組立時

・装置収納時

730(W)mm×340(H)mm×610(D)mm

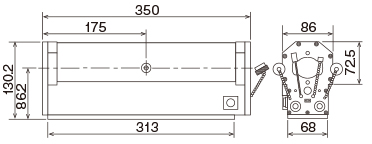

携帯X線源

・120kV一体型

350(W)mm×130.2(H)mm×86(D)mm

検出器

460(W)mm×386(H)mm×14.5(D)mm

※ 本製品の仕様および外観などは改良等のため、予告なく変更する場合があります。
