トランク一体型可搬式検査装置

遮蔽によりエックス線作業主任者の資格不要

概要

どこでも、素早く、簡単に、手荷物検査で危険物の持ち込みを抑止。
人が集まる場所の危険を未然に防ぐ。
携帯X線源を活用した可搬式の手荷物検査装置。

約10分で組立設置、分解収納ができ、どこへでも手軽に持ち運ぶことができるトランク一体型X線検査装置。競技場やコンサートホール、美術館、交通機関など、これまでX線による手荷物検査が難しかった場所でも無理なく使用できます。エックス線作業主任者が必要なく、X線管の定期的交換も不要です。多くの人が集まる場所、周辺での安全確保を支援します。

特長

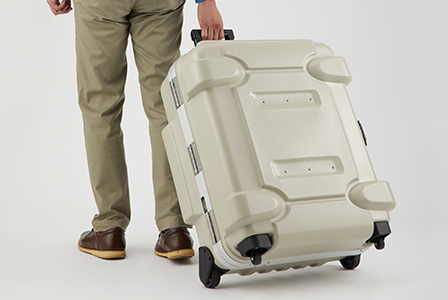

約50kg、どこへでも手軽に持ち運べる優れた可搬性

  • 携帯X線源、検出器、画像表示の構成で約50kgと軽量
  • キャスタ、南京錠付き、保管場所をとらないトランク

照射から約6秒で鮮明画像を素早く表示

  • 照射から約6秒、素早いX線画像表示(検査サイクル時間約15秒)
    ※ 照射条件:出力70kV、照射時間200ms
  • 検査画像は不良点の強調表示と色分け表示が可能
    迅速な判断が行え、検査時間を短縮

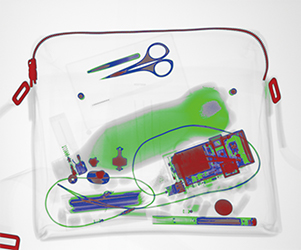

色分け表示例

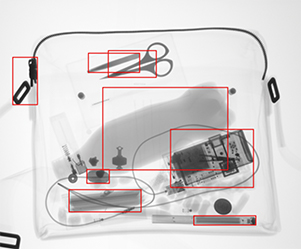

警報枠表示例

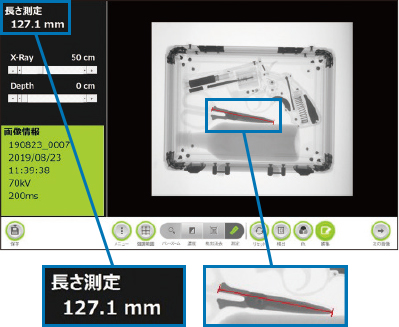

寸法表示例

エックス線作業主任者が不要、容易な操作

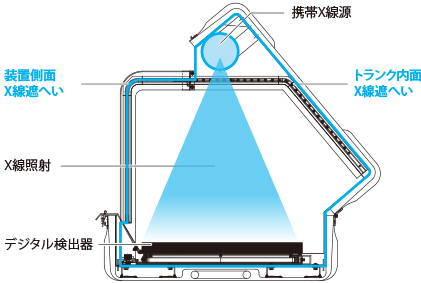

  • トランクの内側全面にX線遮へいがあるため、エックス線作業主任者の資格がなくても検査が可能
  • 前面シャッタが開いている時は、X線照射ができない安全設計。X線が漏れる心配がありません

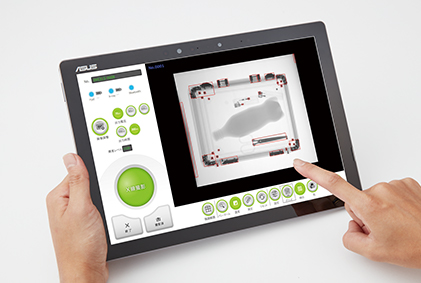

  • スマートフォンと同じように画面タッチで直感的な操作

※ 別途、X線装置設置の届出が必要です。

約10分で検査準備完了、充電式電池で約500回撮影

  • 収納状態から約10分、素早くX線検査準備完了
  • 充電式電池フル充電で500回撮影が可能(交流電源でも駆動可能)

トランク一体型による高い堅牢性、挟み込みを防止する安全機構

  • 外気温35°で8時間連続の動作実績を誇る高い耐久性
  • 屋外での使用を想定し、防塵・防水規格IP65に対応

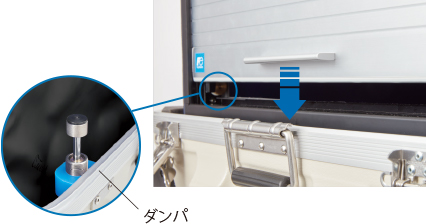

  • シャッタを閉じる際、ダンパで一旦停止する安全機構を採用

派遣サービス・機材レンタル

エックス線作業主任者の有資格者を派遣する測定サービスを実施。また有資格者が在籍する現場には、機材のレンタルも行っています。

検査の手順

STEP 1

トランクを開けて
検査装置を組立

STEP 2

装置に手荷物を入れ
前面シャッタを降ろす

STEP 3

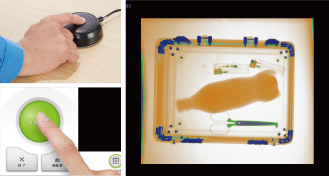

照射スイッチを押すか、タブレット画面の照射ボタンをタッチすると、手荷物内部の画像がPCに表示

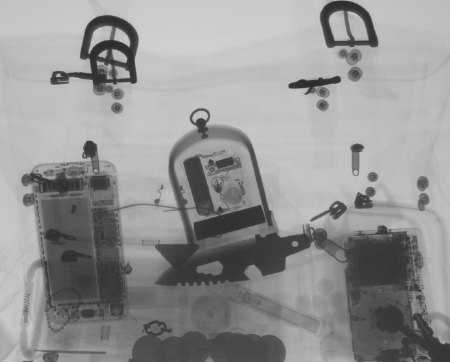

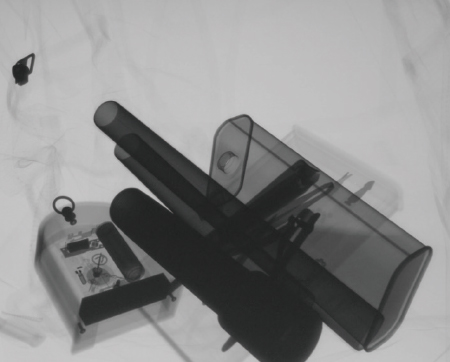

検査表示例

デイパック

トートバッグ

ビジネスバッグ

仕様

項 目 名 称 内 訳
携帯X線源  X線源線源  ▪100kV一体型
焦点サイズ:0.3mm
管電圧:70kV/85kV/100kV、管電流:0.1mA
照射時間:200ms
電源:二次電池式/交流電源駆動
サイズ:350mm×128mm×70mm
質量:3.5kg以下(トランクに内蔵)
照射制御方式:無線/有線ケーブル式(押しボタン)
満充電時連続照射回数:約500回
サイクル時間:約15〜30秒
充電時間:約20分
▪120kV一体型
焦点サイズ:0.3mm
管電圧:80kV/100kV/120kV(3段切替)
管電流:0.1mA/0.2mA
照射時間:2段切替(200ms〜1000ms 2値選択)
電源:二次電池式/交流電源駆動
サイズ:350mm×130.2mm×86mm
質量:3.5kg以下(トランクに内蔵)
照射制御方式:無線/有線ケーブル式(押しボタン)
満充電時連続照射回数:約500回(70kV・200ms時)
サイクル時間:約15秒~30秒
充電時間:約20分
検出部 検出器 ▪大型検出器
外形寸法:460(W)mm×386(H)mm×14.5(D)mm
ピクセルピッチ:140μm
CSIシンチレータ/GOSシンチレータ
質量:3.0kg
専用バッテリパック・AC100V、無線・有線併用タイプ
検出器用リチウムイオンバッテリ
防塵・防滴:IP65準拠(オプション)
表示器 ▪タブレットPC
OS:Windows10 Pro
メモリ:4GB以上
モニタ:12.3型液晶以上
防塵・防滴:IP65準拠(オプション)
画像管理
ソフトウェア
▪リアルタイム画像表示
▪不審物の強調表示(カラー・赤枠)
▪異常検知音吹鳴
▪画像 拡大/縮小
▪コントラスト調整(自動/指定部)
▪白黒反転(ネガポジ)
▪画像改ざん防止
▪線源・検出器バッテリ残表示
▪寸法計測
収納ケース トランク一体型 ▪トランク一体型
携帯X線源、検出器、画像表示器、付属品等を格納
外形寸法:730(W)mm×610(H)mm×340(D)mm
質量:約50kg(付属品を除く)
材質:高密度ポリエチレン
その他:キャスタ、伸縮ハンドル、南京錠付き
使用環境条件   ±0~40℃/湿度 30%RH~80%RH(結露なきこと)

外形寸法図

トランク一体型

・装置組立時

・装置収納時

730(W)mm×340(H)mm×610(D)mm

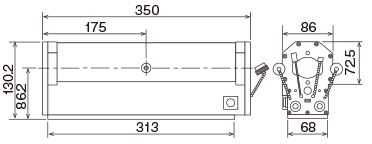

携帯X線源

・120kV一体型

350(W)mm×130.2(H)mm×86(D)mm

検出器

460(W)mm×386(H)mm×14.5(D)mm

※ 本製品の仕様および外観などは改良等のため、予告なく変更する場合があります。
