富士電機株式会社

不審物X線検査装置

概要

どこでも、素早く、簡単に、不審物の中身を鮮明に表示。
人が集まる場所の危険を未然に防ぐ。
携帯X線源を活用した不審物検査装置。

携帯X線源 世界最小 最軽量

テロ行為などの危険を未然に防ぐことができる警察や警備等セキュリティに適したX線検査装置です。不審物に触れることなく、内容物の検査が瞬時に行え、共有保存した検査画像を複数人で確認・判定できます。携帯X線源、検出器、画像表示器など一式を収納ケースに格納し、どこへでも持ち運ぶことが可能です。

特長

約10kgで可搬性に優れ約10分で検査準備完了

  • 携携帯X線源、検出器、画像表示の構成で約10kgと軽量
  • 収納状態から約10分、素早くX線検査準備完了

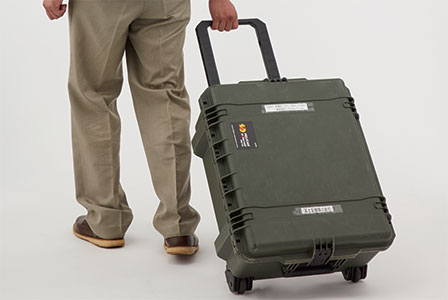

  • キャスタ、南京錠付き、保管場所をとらない収納ケース

スマートフォン感覚の簡単操作

  • スマートフォンと同じように画面タッチで直感的な操作
  • 現場を重視した使いやすい6通り〔管電圧(2段階)、照射時間(2段階)〕の操作

照射から約6秒で鮮明画像表示、素早く効果的な検査が可能

  • 照射から約6秒、素早いX線画像表示
  • 素早く鮮明なX線画像、さらに不良点の強調表示
  • 大型対象物には、最大6分割検査と画像合成で対応
  • Wi-Fiルータとタブレットで、画像共有による分析、検査が可能(収集したデータは分析診断システムと連携可能)

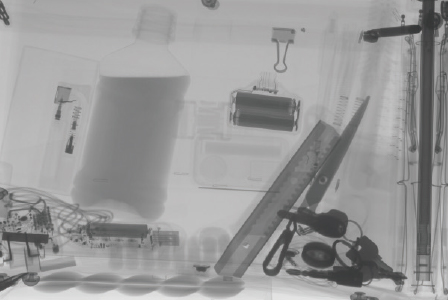

検査表示例

防水・防塵規格IP65に対応

  • 外気温35°で8時間連続の動作実績を誇る高い耐久性
  • 屋外での使用を想定し、防水・防塵規格IP65に対応
  • 充電式電池フル充電で500回撮影が可能(交流電源でも駆動可能)
  • 衝撃から守る保護用ケースにより、高い堅牢性を実現

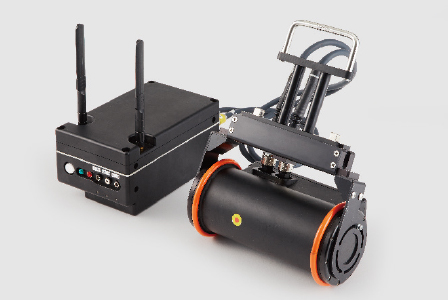

分離型X線源

床面設置物の検査が可能

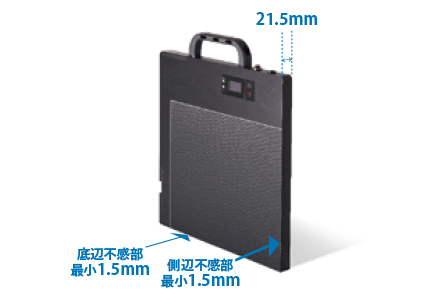

  • 21.5mmの薄型検出器で不審物への背面配置が容易
  • 底辺・側辺不感部 各1.7mm

※ 照射条件による

システムバリエーション

大型検出器向け

2分割照射スタンド

上下2段で、検出器を移動でき、高さのある不審物の検査が可能。

4分割照射スタンド

上下左右に各2段で、検出器を移動でき、大型のスーツケースなどの検査が可能。

回転式投影検査冶具

不審物を360度方向から検査が可能で、簡易動画の撮影が可能。

高所型投影検査冶具

棚などの高いところにある不審物などの検査が可能。

底辺側辺不感部極小 L型検出器向け

おかもち型投影検査冶具

X線源と検出器を一体で持ち運びが可能な装置で、不審物をすぐに検査することが可能。

6分割投影検査冶具

大型の不審物を移動させることなく、縦方向設置で2列×3段、横方向設置で3列×2段の移動ができ、スムーズな検査により合成画像を得ることが可能。

仕様

項 目 名 称 内 訳
携帯X線源 X線源線源 ▪100kV
焦点サイズ:0.3mm
管電圧:70kV/85kV/100kV(3段切替)
管電流:0.3mA
照射時間:2段切替(200ms~1000ms 2値選択)
電源:二次電池式(リチウム電池タイプ)/交流電源駆動
サイズ:φ84×560mm
質量:2.5kg以下
照射制御方式:無線/有線ケーブル式(ハンドスイッチ)
満充電時連続照射回数:約500回(70kV・200ms時)
サイクル時間:約15秒、充電時間:約20分
▪分離型(線源部~電源部)、120kV/150kVタイプもございます。
詳細はお問合せください。
検出部 検出器 ▪底辺側辺不感部極小 L型検出器
外形寸法:322.5(W)mm×327.5(H)mm×21.5(D)mm
ピクセルピッチ:76μm、GOSシンチレータ
検出器単体底辺不感部(mm):1.7(最小値1.5)
検出器単体側辺不感部(mm):1.7(最小値1.5)
質量:3.2kg
専用バッテリ・AC100V、無線・有線併用タイプ
▪大型検出器
外形寸法:386(W)mm×460(H)mm×14.5(D)mm
ピクセルピッチ:140μm、CSIシンチレータ
質量:3.0kg
専用バッテリパック・AC100V、無線・有線併用タイプ
検出器用リチウムイオンバッテリ
画像表示器 ▪耐環境パソコン
OS:Windows10 Pro
メモリ:4GB以上
モニタ:12.3型液晶以上
防塵・防滴:IP65準拠
画像管理
ソフトウェア
▪リアルタイム画像表示
▪不審物の強調表示(カラー・赤枠)
▪異常検知音吹鳴
▪画像 拡大/縮小
▪コントラスト調整(自動/指定部)
▪白黒反転(ネガポジ)
▪画像改ざん防止
▪線源・検出器バッテリ残表示
▪4分割6分割画像統合
▪対象物サイズガイド
▪日本語操作画面
検査冶具   ▪スタンド
検出器自立スタンド、6(縦方向設置:2列×3段)、
分割投影用スタンド(2、4、6画像合成可)
▪おかもち型検査冶具
高さ3段階切替
▪線源スタンド
▪線源横置き固定冶具
収納ケース   ▪携帯X線源、検出器、画像表示器、おかもち型検査冶具等を格納
衝撃吸収材装着、キャスタ、南京錠、ハンドル付き
▪分割撮影用スタンドを格納
衝撃吸収材装着、キャスタ、南京錠、ハンドル付き
▪タブレット、通信ケーブル、付属品等を格納
衝撃吸収材装着、キャスタ、南京錠、ハンドル付き
使用環境条件   ±0~40℃/湿度 30%RH~80%RH(結露なきこと)

外形寸法図

検出器

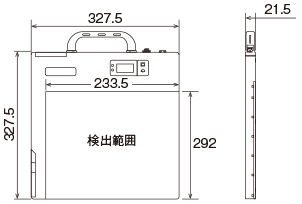

・底辺側辺不感部極小L型検出器

322.5(W)mm×327.5(H)mm×21.5(D)mm

・大型検出器

386(W)mm×460(H)mm×14.5(D)mm

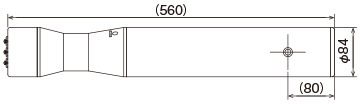

携帯X線源

Φ84×560mm

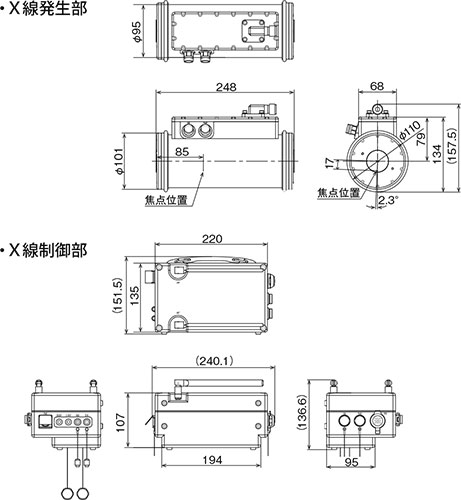

携帯X線源 120kV分離型

・X線発生部

・X線制御部

※ 本製品の仕様および外観などは改良等のため、予告なく変更する場合があります。
