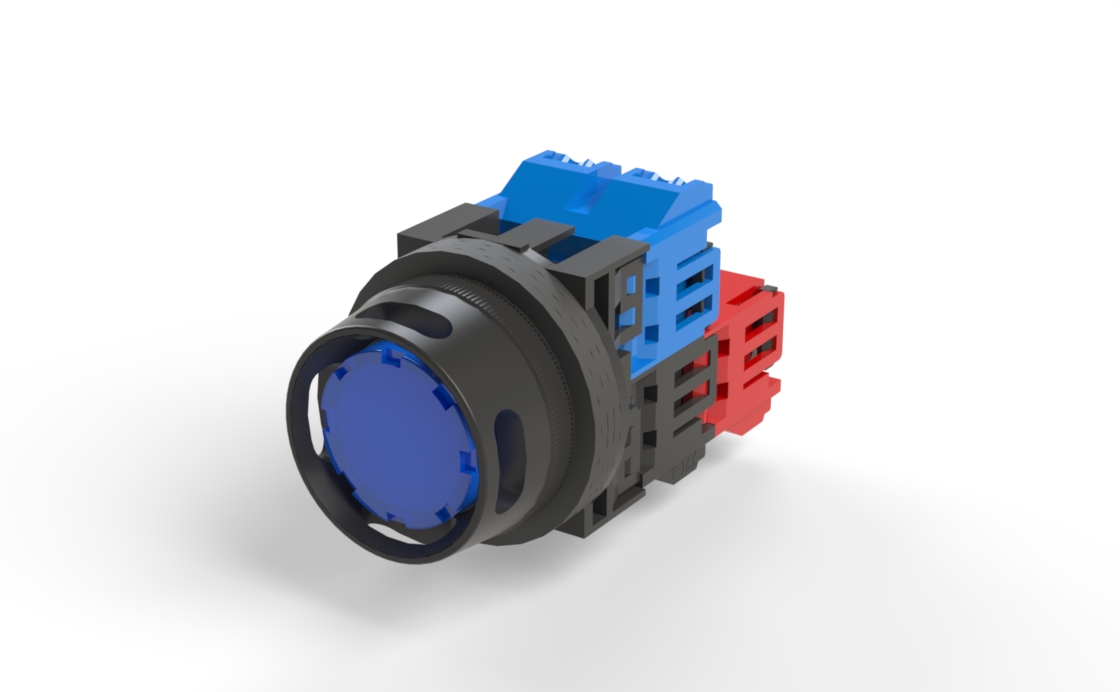

AR30・DR30シリーズAR30G7L(F-QuiQ)
フリーワードから探す
製品特長
- ・締付リング（ナット）前面取付方式により文字銘板などの追加・交換作業が容易
- ・高輝度LED 照光品「ぴかりくん」を標準化
- ・接点・トランスユニットの追加・交換が容易
- ・２方向からの配線が可能
- ・充電部保護カバーを標準付属
- ・トリガーアクション機構を採用した非常停止用押しボタンスイッチを用意（IEC，EN 規格に対応）
- ・標準品でUL/CSA 規格およびTÜV（EN 規格）を認証取得
- ・CE マーク表示をしています
共通スペック情報
- Φ30丸形 照光押しボタンスイッチ
- フレーム形状：丸形
- 寸法（ボタン/フレーム）：Φ24
- 操作部形状：穴付きフルガード形
- パネル取付け方法（締付リング）：前締め
- パネル内奥行寸法：標準形
- 端子構造：スプリング端子
- 復帰方式：オルタネイト
その他製品情報
オプションを調べる
他のバリエーション（仕様）
関連する詳細形式
PRODUCT SELECTOR
プロダクトセレクターでは、詳細な仕様やキーワードから
目的の製品・形式をお探しいただけます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
| 名称 | 形式 | 仕様・備考 |
|---|---|---|
| 締付3点レンチ
|
AR9A004 | ナット,ボタン・グローブ締付用 |
| 締付レンチ
|
AR9A001 | AR,DR30丸形グローブ締付用,AR30GSRボタン締付用 |
| AR9A006 | ナット締付用（片側がφ22用,他方がφ30用） | |
| AHX001 | ナット締付用 | |
| 組替工具
|
AHX321 | 表示灯（全電圧式品）以外 |
| 締付レンチ（グローブ用）兼 ランプ抜差具（白熱ランプ用）
|
AHX702 | DR30D0L,K0Lグローブ締付用,白熱ランプ抜差用 |
| ランプ抜差具（LED用）
|
AHX790 | LEDランプ抜差用 |
| パネルプラグ
|
AHX004 | |
| パッキン
|
AHX282 | 樹脂（標準） |
| AHX149 | ゴム | |
| AR9Y006 | AR9Y003用 微調整用パッキン | |
| ロックリング
|
AHX082 | |
| 銘板
|
AHX177-00 | 長角形（下丸）,地色：シルバー地,表示文字：無（しんちゅう（ニッケルメッキ）製） ※文字表示仕様もあります。詳細はカタログをご参照ください。 |
| AHX177-B□ | □：無（標準サイズ）,S（ショートサイズ） 長角形（下丸）,地色：黒（アルミ製） ※文字表示は対応しておりません。 |
|
| AHX177-A□ | □：無（標準サイズ）,S（ショートサイズ） 長角形（下丸）,地色：アルミ地（アルミ製） ※文字表示は対応しておりません。 |
|
| ボタン（照光押しボタンスイッチ,表示灯用）
|
AR9C012-□ | □：G,R,C,Y,A,S |
| 記名板（丸フレーム・突形品用）
|
AR9P002-W | |
| LEDランプ
|
APX510-6□ | □：G,R,O,Y,A,S,P AC6V ※トランス専用 |
| APX510-D6□ | □：G,R,O,Y,A,S,P DC6V | |
| APX510-12□ | □：G,R,O,Y,A,S,P AC/DC12V | |
| APX510-15□ | □：G,R,O,Y,A,S,P AC/DC15V | |
| APX510-24□ | □：G,R,O,Y,A,S,P AC/DC24V | |
| 白熱ランプ
|
AHX135 | AC/DC5.5V |
| AHX279 | AC/DC15V | |
| AHX144 | AC/DC20V | |
| AHX129 | AC/DC24V | |
| 接点ユニット（a接点）
|
AR9B290-Q | スプリング端子機器用、標準 青色 ※カバーは付属していません。 |
| AR9B290-S-Q | スプリング端子機器用、オーバーラップ用 青色 ※カバーは付属していません。 |
|
| 接点ユニット（b接点）
|
AR9B291-Q | スプリング端子機器用、標準 赤色 ※カバーは付属していません。 |
| AR9B291-S-Q | スプリング端子機器用、オーバーラップ用 赤色 ※カバーは付属していません。 |
|
| ランプターミナル
|
AR9B292-Q | スプリング端子機器用、黒色 ※カバーは付属していません。 |
| 接点部保護カバー
|
AR9D002-1 | 1段積用（トランス付は除く） |
| AR9D002-2 | 2段積用（トランス付は除く） | |
| トランスユニット | AR9T511-H-Q | スプリング端子機器用、AC100-110V |
| AR9T511-L-Q | スプリング端子機器用、AC115-127V | |
| AR9T511-M-Q | スプリング端子機器用、AC200-220V | |
| 別置トランスベース
|
AR9T003 | |
| ガードリング
|
AR9R056-B | 金属（黒） |
| AR9R055 | 金属（シルバー） | |
| 充電部保護カバー
|
AR9Y305 | |
| AHX376 | ||
| カバー | AR9Y305-Q | スプリング端子機器用 |
