燃料電池とは

電気化学反応で直接分解!!

発電の原理<水の電気分解>

水の電気分解とは、中学校でも行われる有名な実験ですが、水に白金電極を入れて電流を流すと、水(H2O)が分解されて水素と酸素が発生するというものです。

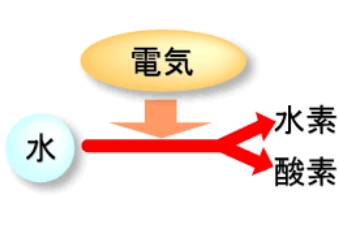

図解:発電の原理水の電気分解

燃料電池の発電方法

燃料電池は、水の電気分解の逆で、水素と酸素により水をつくり、その過程で生じる電気を取り出す装置です。
燃料極において、水素燃料を供給することで触媒反応より水素イオン(H+)と電子(e-)を取り出します。電解質はイオンは通すが電子を通さない物質の為、水素イオン(H+)は、電解質を通り、空気極に移動します。電子は、電解質に阻まれ移動できないので、外部に取り出すことで、電気を発生させます。空気極では、酸素を供給することで触媒反応により、酸素(O2)が酸素原子2個に分離。この酸素原子に移動した電子と電解質を通ってきた水素イオンが結合することより、水(H2O)ができます。

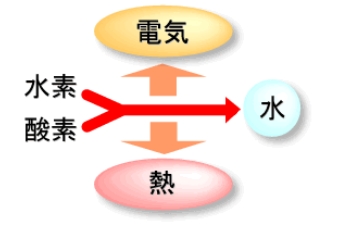

燃料電池の発電方法1

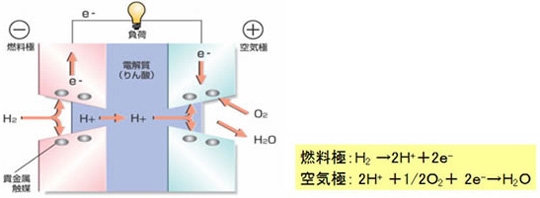

燃料電池の発電方法2
