新型半導体式電縫管溶接装置
Solid State Pipe Welder

  • カタログダウンロードカタログダウンロード
  • お問合せお問合せ

電縫管の溶接装置を半導体化しました。従来の真空管式に比べて入力電力で約50%の節約が可能です。100kHz~500kHzで極細経パイプにも適用できます。グラフィックパネルを標準装備することで、運転状況の確認や調整が簡単になりました。
100kw~500kwまで標準シリーズをそろえております。

電縫管溶接装置

特長

更なる高効率化

新開発の整合回路を採用することで、真空管式の溶接機に対し、溶接電力(入力電力)を最大で約65%低減します。また従来のCTレス型溶接機との比較では、溶接電力を最大で約15%まで低減します。また冷却水回路の見直しにより冷却水量も従来機の約1/2まで削減しました。

高い入力力率

フィルタ回路の見直しにより,広い出力範囲において、入力力率は0.95以上を維持します。また12パルス整流(オプション)により、入力高調波と出力電流のリップルを低減することが可能です。

リプレイスが容易

ライン近傍に設置される整合コンデンサ盤のサイズが従来の空心CT並みになりました。現在ご使用中の設備からの置換えが、より容易です。 また移動架台も既設品を流用できるため、リプレイスに伴うコストを抑えることが出来ます。

負荷の異常に対する万全の対策

ワークコイルの短絡や地絡に対する保護装置を設けており、これらの事故から溶接装置を確実に保護します。

溶接不良を低減する高速な応答

出力電流と出力電圧の位相差(γ角)を制御することで溶接電力を調整するため、負荷変動に対する高い応答性を実現しました。

容易なメンテナンス

万が一スタックが破損しても、残りの正常なスタックで素早く操業を再開できます(200kW以上の溶接機の場合)。また破損したスタックの交換も容易です。

操作性の向上

オペレータに対するインターフェースとしてグラフィックパネルを適用することで、運転状況の確認が可能です。オプションにより自動マッチング調節機構も組込み可能です。 また、警報内容、対処方法、過去の警報履歴が表示でき、トラブル時の対応がスムーズに行えます。

標準仕様

溶接機仕様(標準仕様)

■項目 ■仕様
入力
(非接地電源)
電圧 6パルス整流:3φ 210V ±5%
12パルス整流(オプション):3φ 105V×2 ±5%
周波数 50/60Hz ±2%
出力 周波数 200kHz~450kHz
定格入力電力〔kW〕 出力電流〔A〕 出力電圧〔V〕
100 460 280(矩形波)
200 920
300 1380
400 1840
500 2300
制御 制御対象 入力電力(出力電流制限付き)又は 出力電流
制御範囲 入力電力制御:定格の10%~100%
出力電流制御:定格の10%~100%
冷却 冷却方式 水冷式
冷却水 純水(水温:5℃~38℃)
負荷回路 直並列共振回路
塗装色 マンセル5Y7/1

溶接機仕様(各盤の外形寸法)

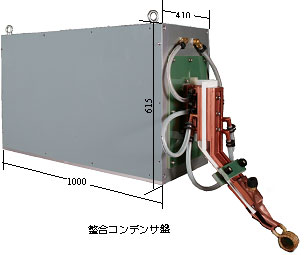

■高周波電源盤(整合盤を含む) ■整合コンデンサ盤 ■受電盤
入力[kW] 外形寸法[mm] 冷却水量
[L/min]
外形寸法[mm]* 冷却水量
[L/min]
外形寸法[mm]
W H D W H D W H D
100 1700 1750 1280 50 410 615 1000 25 700 1750 1280
200 2100 70
300 100
400 110 1200 25
500 2300 120

*アングルリードの冷却水を含む
