直接挿入形ジルコニア酸素計

大形変換器<IP67>(形式:ZKM2)

大形変換器<IP67>(形式:ZKM2)

小形変換器<IP66>(形式:ZKM1)

小形変換器<IP66>(形式:ZKM1)

検出器(形式:ZFK8)

検出器(形式:ZFK8)

ガスサンプリング機器不要の直接挿入形ジルコニア式酸素計です。
産業用ボイラや各種工業炉の燃焼管理に最適。
形式 : ZFK8
形式 : ZKM

特長

  1. 交換可能なジルコニアエレメント
  2. 4~7秒の高速応答
  3. ケース構造はIP66とIP67の2種類用意
  4. センサ復活機能付きで更に長寿命
  5. ケースカバーを開けないで設定操作が可能(ZKM1の場合)
  6. 安全性を考慮した設計

高い安全性

  1. センサ部の熱電対断線を検知し、検出器への電源供給を停止。
  2. 緊急時に、外部接点入力により検出器への電源供給を停止。
  3. キーロック付きで誤操作防止。

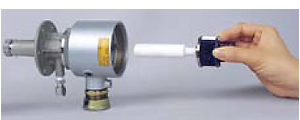

ジルコニアエレメントの交換は簡単に出来ます。

ジルコニアエレメントの交換は簡単に出来ます。

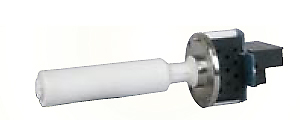

従来品より約2倍の長寿命化を図りました。

従来品より約2倍の長寿命化を図りました。

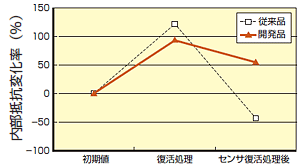

センサ復活機能付きで更に長寿命

電極膜の劣化が著しいと判定した場合に、センサの復活処理を行います。

センサ復活機能付きで更に長寿命

カバーを開けずに前面から設定操作が出来ます。

カバーを開けずに前面から設定操作が出来ます。

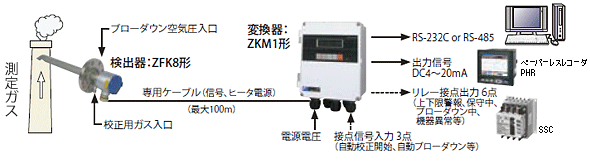

系統図

系統図

主な仕様

総合仕様

項目 仕様
測定対象 不燃性ガス中の酸素
測定方式 直接挿入形ジルコニア方式
測定範囲 0~2……・50 vol % O2の範囲で任意設定
繰り返し性 ±0.5% FS以内
直線性 ±2% FS以内
ゼロ・スパンドリフト ±1% FS/週以内
応答時間 4~7秒(校正ガス入口より)
アナログ出力 DC4~20mAまたはDC0~1V、絶縁
電源電圧 AC100V~120VまたはAC200V~240V

検出器仕様

項目 仕様
測定ガス温度 -10~+600℃(フローガイドチューブ式)
-10 ~ +1500℃(エジェクタ式)
測定ガス圧力 -3~+3 kPa
フィルタ アルミナ、石英ペーパー
構造 IP66 相当(除く、先端フィルタ部)
質量 約1.6kg(除くフローガイドチューブ)

変換器仕様

項目 仕様
測定濃度値表示 バックライト付ディジタル4 桁
接点出力信号 リレー接点 6 点
接点入力 無電圧接点 3 点
通信機能 RS-485(MODBUS)またはRS-232C
機能 熱電対断線検知、キーロック
出力ホールド機能 校正中、ブローダウン中等に出力ホールド
オプション 燃焼効率表示、ブローダウン、自動校正、切替コック
構造 IP66 またはIP67(指定による)

フローガイドチューブ仕様

項目 仕様
種類 一般用、耐食用、ブローダウンノズル付、高ダスト用
長さ 300mm ~ 1000mm(指定による)
取付フランジ JIS5K 65A(但し、高ダスト用は80A)
