コンパクトタイプガス分析計

コンパクトタイプガス分析計

排ガス測定や各種研究開発に最適な NO,SO,CO,CO,CH,Oガス分析計。 1台で5成分のガス成分を同時に連続測定
形式 : ZSVF

事業所排ガス,燃焼ガス,植物光合成,バイオガスなどのNO,SO,CO,CO
CH,Oガス濃度測定に最適

  • 最大5成分のガス濃度を同時に連続5日間測定できます。
  • セパレート構造により分析部とサンプリング部を分離設置できます。
  • 自動校正,O2換算出力,平均値出力,警報などの豊富な機能を装備しています。
  • 見易い大形液晶表示の採用で5成分の濃度変化を同時に確認できます。
  • 見易い大型表示(日本語または英語)で操作はとても簡単です。
  • O2測定は磁気力式酸素計またはガルバニ式酸素計の2種類を用意しています。

日本語表示でカンタン操作

メニュー画面

メニュー画面

レンジ切換画面

レンジ切換画面

ゼロスパン画面

ゼロスパン画面

分離設置もできます。

サンプリング部

サンプリング部

分析部

分析部

ガス採取器(オプション)

簡易形プローブ

簡易形プローブ

一次フィルタ付プローブ

一次フィルタ付プローブ

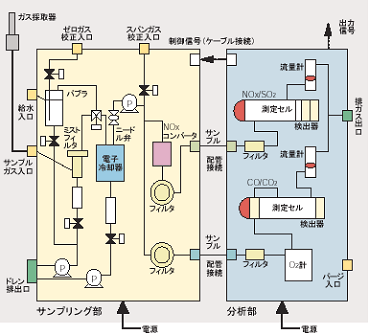

機器構成

主な仕様

測定原理 非分散赤外線方式:NO,SO,CO,CO,CH
磁気力またはガルバニ方式:O
測定成分 1成分:NOX,SO2,CO,CO2,CH4
2成分:NOX+SO2,CO2+CO,CH4+CO,CO2+CH4,NOX+CO
3成分:NOX+SO2+CO,NOX+SO2+CO2,NOX+CO2+CO,
SO2+CO2+CO,CH4+CO2+CO
4成分:NOX+SO2+CO+CO2
O2は各成分へ付加できます。
測定範囲 NO:0~500ppm・・・5000ppm
SO:0~500ppm・・・1%
CO: 0~200ppm・・・100%
CO:0~200ppm・・・100%
CH:0~1000ppm・・・100%
:0~5%・・・25%
測定レンジ 3レンジ(レンジ比最大1:5)
繰返し性 ±0.5% FS
ゼロドリフト ±1.0% FS以下/日
スパンドリフト ±1.0% FS以下/日
直線性 ±2.0% FS
応答時間 最大50秒以内(90%応答),但し,SO2計,ガルバニ式O2計は3分以内
出力信号 各DC4~20mA(リニア)またはDC0~1V(リニア),最大8点出力,非絶縁
(各測定濃度の瞬時値出力,O2換算瞬時値,O2換算平均値)
表示 バックライト付きLCD表示,日本語または英語
機能 自動ゼロ校正,O2換算演算,平均値演算,出力信号ホールド,自動表示消灯など
通信機能 RS-232C(Modbusプロトコル)
周囲条件 -5~+40℃,90%RH以下
電源電圧 AC100~115VまたはAC200~240V 50/60H
消費電力 分析部 約150VA
サンプリング部 約250VA
外形寸法,質量 分析部 365(W)×211(H)×514(D)mm,約12kg
前処理部 365(W)×377(H)×514(D)mm,約18kg
標準測定
ガス条件
温度 入口部0~50℃
流量 光学系1系統当たり:0.5L/min±0.2L/min
ダスト 50mg/Nm3以下
圧力 3kPa以下(ガス出口側は大気開放のこと)
ミスト なきこと
腐食性成分 HCl:10ppm以下

注意:本品は非防爆です。爆発性ガスや危険ガス測定時には充分な注意が必要です。
