用途に応じインタフェースを拡張可能

オプションカード

多彩な通信にもオプションで対応, 入出力拡張にも対応します。

オプション オプション名称 形式 オプション搭載アダプタ
~15kW 18.5kW,
22kW
端子台 RS-485通信カード OPC-E2-RS 不要 不要
PGインタフェースカード(5V) OPC-E2-PG
PGインタフェースカード
(12V/15V)
OPC-E2-PG3
通信 DeviceNet通信カード OPC-DEV インバータ
前面取付け
OPC-E2-ADP1
インバータ
内部収納
OPC-E2-ADP2
CC-Link通信カード OPC-CCL
PROFIBUS-DP通信カード OPC-PDP3
EtherNet/IP,PROFINET-RT通信カード※ OPC-PRT
CANopen通信カード OPC-COP2
入出力
インタフェース
デジタル入出力インタフェースカード
入力×13点、出力×8点
OPC-DIO
アナログ入出力インタフェースカード
電圧出力×1, 電流出力×1, 電圧入力×1, 電流入力×1
OPC-AIO
  • ※ : 近日発売予定

通信・入出力インタフェースオプションの取付にはアダプタが必要です。オプションカードと合わせてご準備ください。

交換可能な制御端子台

端子台オプションを選択していただくことで, 入出力を機能拡充することができます。

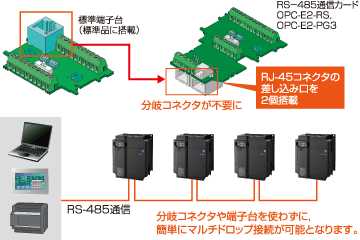

RS-485通信カード「OPC-E2-RS」【オプション】

  • RS-485ポートのコネクタ(RJ-45)が1個⇒2個になり,マルチドロップ接続が簡単に行えます。

PGインタフェースカード「OPC-E2-PG(5V)」「OPC-E2-PG3(12V/15V)」【オプション】

  • センサ付きV/f制御,センサ付きベクトル制御を行う場合に,モータPG(センサ)の信号を接続するために使用します。
  • 位置決め運転や, 同期運転を行う場合もこのカードを使用します。

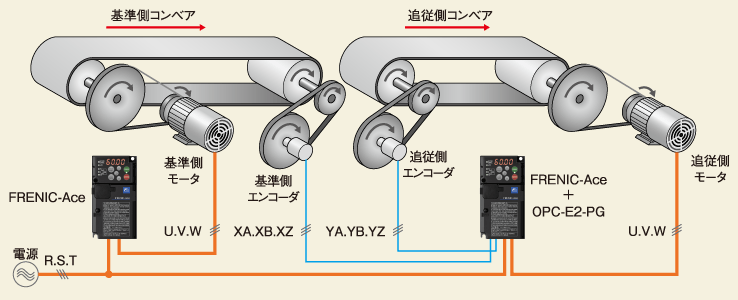

同期運転(2台のコンベアを同期または比率運転)

位置決め運転(マーカ検出後補正量移動し停止)
