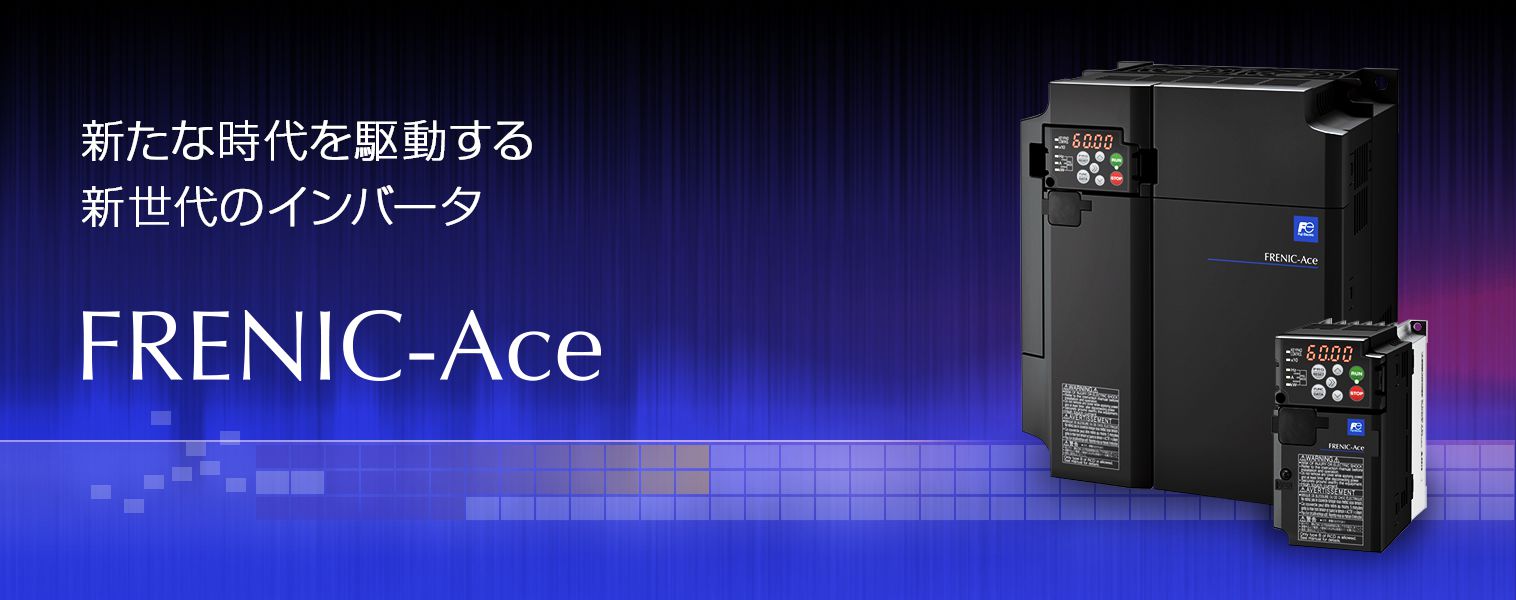

カスタマイズロジック機能で、新たな時代を駆動する新世代のインバータ「FRENIC-Ace」

カスタマイズロジック機能を標準で搭載

ユーザ独自にインバータを機能カスタマイズ可能

簡易PLCや外部リレー・タイマなどで構成した外部回路を必要とせず, お客様の機械装置・用途に必要となる制御機能を, インバータ内部の各種演算機能を組合せて実現できます。

カスタマイズロジック応用例

伸線機・巻取機用途

PID制御によるダンサ位置補正で巻取制御を実現
  • PID演算(ダンサ)
  • PID定数の切換(ダンサ位置, ライン速度, 巻径)
  • ダンサ位置判断
  • ドロー設定
  • テーパ出力

伸線機・巻取機向け機能の雛形プログラムを提供予定です。

ホイスト用途

荷重検出・自動倍速運転などホイストに必要な機能を装備
  • ブレーキ信号制御・多段速設定機能(巻上2段, 巻下2段)
  • 押しボタンスイッチによるアラームリセット機能
  • 機械式リミットスイッチ機能(フリーラン停止)
  • 荷重検出機能
  • 自動倍速運転機能(軽, 中, 重負荷に応じた倍速)
  • 過荷重停止機能(減速停止後, 巻上指令無効)

ホイスト向け機能の雛形プログラムを提供予定です。

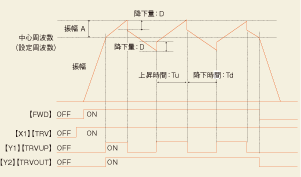

トラバーサ用途

振幅・降下量などの設定で, トラバース動作を実現

トラバース向け機能の雛形プログラムを提供予定です。

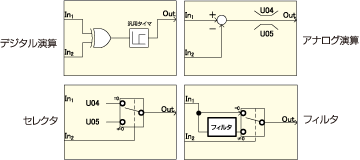

豊富なロジックシンボル・プログラミングステップ

項目 FRENIC-Ace
ロジックシンボルタイプ
(論理演算, カウンタ, タイマ, 算術演算, 比較器, リミッタ, セレクタ, ホールドなど)
デジタル・アナログ全55種類
プログラミングステップ数 200ステップ

プログラミングツールソフトを無償提供

「FRENIC Visual Customizer」( for Windows PC)
特殊な開発環境は不要です
  • ドラッグ&ドロップによるロジックシンボルの配置・接続
  • 右クリック⇒プロパティ操作のパラメータ・条件設定
  • ロジックシンボルの入出力を数値, 波形でモニタし, デバッグ可能
  • 日本語・英語・中国語に対応

※Windowsは米国Microsoft Corporationの米国およびその他の国における登録商品です。
※ソフトウェアのダウンロードには弊社技術資料サイト(FeLibraly)へのログインが必要になります。(無料で会員登録いただけます)
