運転指令設定(タッチパネル運転や外部信号運転など)はどのように設定するのですか?

ご質問

運転指令設定(タッチパネル運転や外部信号運転など)はどのように設定するのですか?

回答

運転指令設定はF02(運転・操作)で設定します。ご希望の設定方法を設定してください。
※工場出荷設定値はF02=2(タッチパネル運転(正転))となっております。

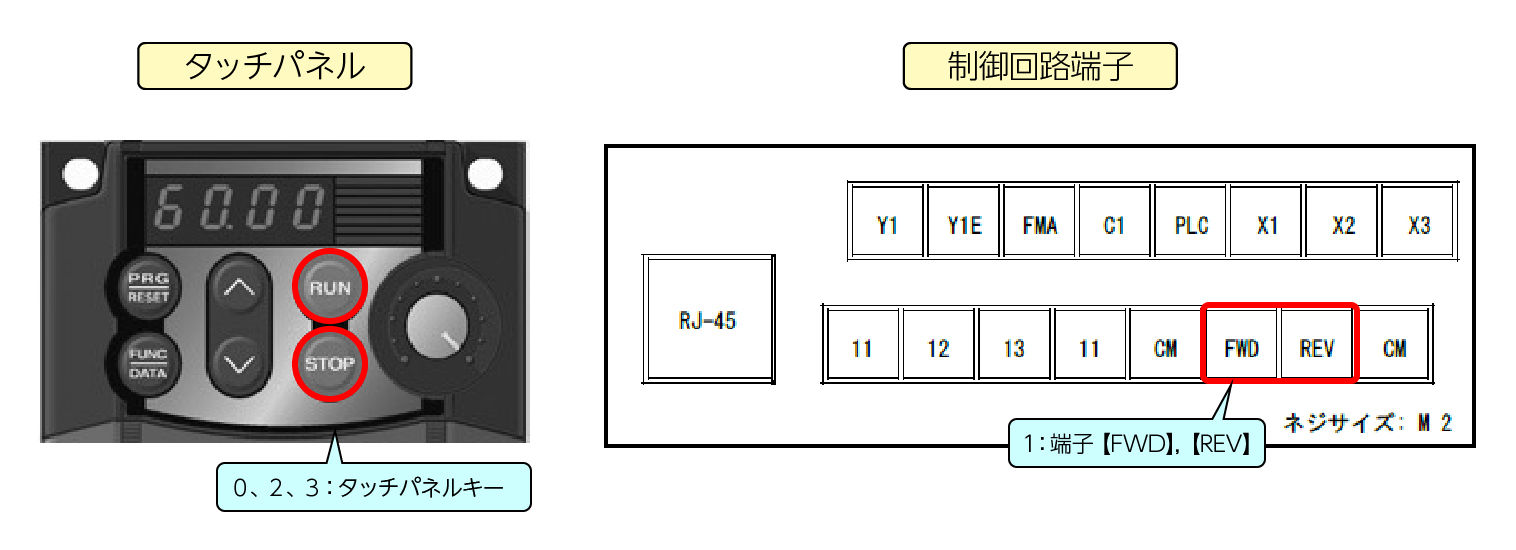

0:タッチパネル運転(回転方向入力:端子台)
RUNキー/STOPキーにより運転・停止ができます。回転方向は,デジタル入力端子機能『FWD』,『REV』で指定します。

1:外部信号(デジタル入力)
デジタル入力端子機能『FWD』,『REV』で運転停止が可能です。

2:タッチパネル運転(正転)
RUNキー/STOPキーにより運転・停止ができます。回転方向指令は不要です。ただし,正転運転のみで,逆転運転はできません。

3:タッチパネル運転(逆転)
RUNキー/STOPキーにより運転・停止ができます。回転方向指令は不要です。ただし,逆転運転のみで,正転運転はできません。

設定方法

操作キー タッチパネル表示 備考
電源投入 0.00 左記と異なる表示がされる場合もございますが,問題ございません。
PRG/RESET1回押す 1F__ Fコード(基本機能)
FUNC/DATA1回押す f00 データ保護設定モード
上2回押す f02 運転・操作設定モード
FUNC/DATA1回押す 現在の設定値が表示されます。 工場出荷値:2
上または下 ご希望の設定値に変更してください。 0: タッチパネルキー運転(回転方向入力:端子台)
1: 外部信号(デジタル入力)
2: タッチパネル運転(正転)
3: タッチパネル運転(逆転)
※運転中の変更はできません。
FUNC/DATA1回押す saveF03
saveの後にF03が表示されます。
上記設定値がインバータに保存されました。

注意事項

  • F02のデータが0, 1の場合,端子【FWD】,【REV】にそれぞれ正転運転・停止指令『FWD』,逆転運転・停止指令『REV』を割り付ける必要があります。
  • 『FWD』がONまたは,『REV』がONの状態のときは,F02は変更できません。
  • F02=1の設定状態で端子【FWD】または【REV】に『FWD』または,『REV』を割り付ける場合,あらかじめ端子【FWD】および【REV】をOFFにしてください(モータが回転することがあります)。
  • 運転指令の設定手段としては,これらの設定以外に優先度の高い設定手段(通信など)があります。
    詳細はFRENIC-Mini(C2)ユーザーズマニュアルの第4章「制御ブロック図」を参照してください。
