配線保護 シリーズ 筒形・刃形ヒューズ

製品情報
配線保護 シリーズ 筒形・刃形ヒューズ

JIS規格サイズ品。各社との互換性がある筒型・刃形ヒューズ。

各種資料ダウンロード

ログイン会員限定の技術資料やFAQのダウンロードには、Feメンバーシップ会員ログインが必要です。(登録無料)
ログインFeLibraryに遷移しての資料閲覧となります。

  • 総合カタログ
  • 機種別カタログ
  • Felibraryデータ
  • FelibraryCadデータ
  • FelibraryFAQデータ
  • 特長
  • 定格・仕様
  • 形式説明

特長

  • 過渡電流に強いエレメント
    複合ヒューズエレメントの採用により、エレメントが電動機の始動電流などの過渡電流の繰返しで劣化するのを、おさえることができます。
  • 溶断表示が出ます。
    75A以上は溶断表示付ですから、多数のヒューズを並べて使用する場合も便利です。
  • 外形寸法はJIS 規格品
    ヒューズリンクの外形寸法は、JIS C 8314によっていますので、各社ヒューズとの互換性があります。

定格仕様

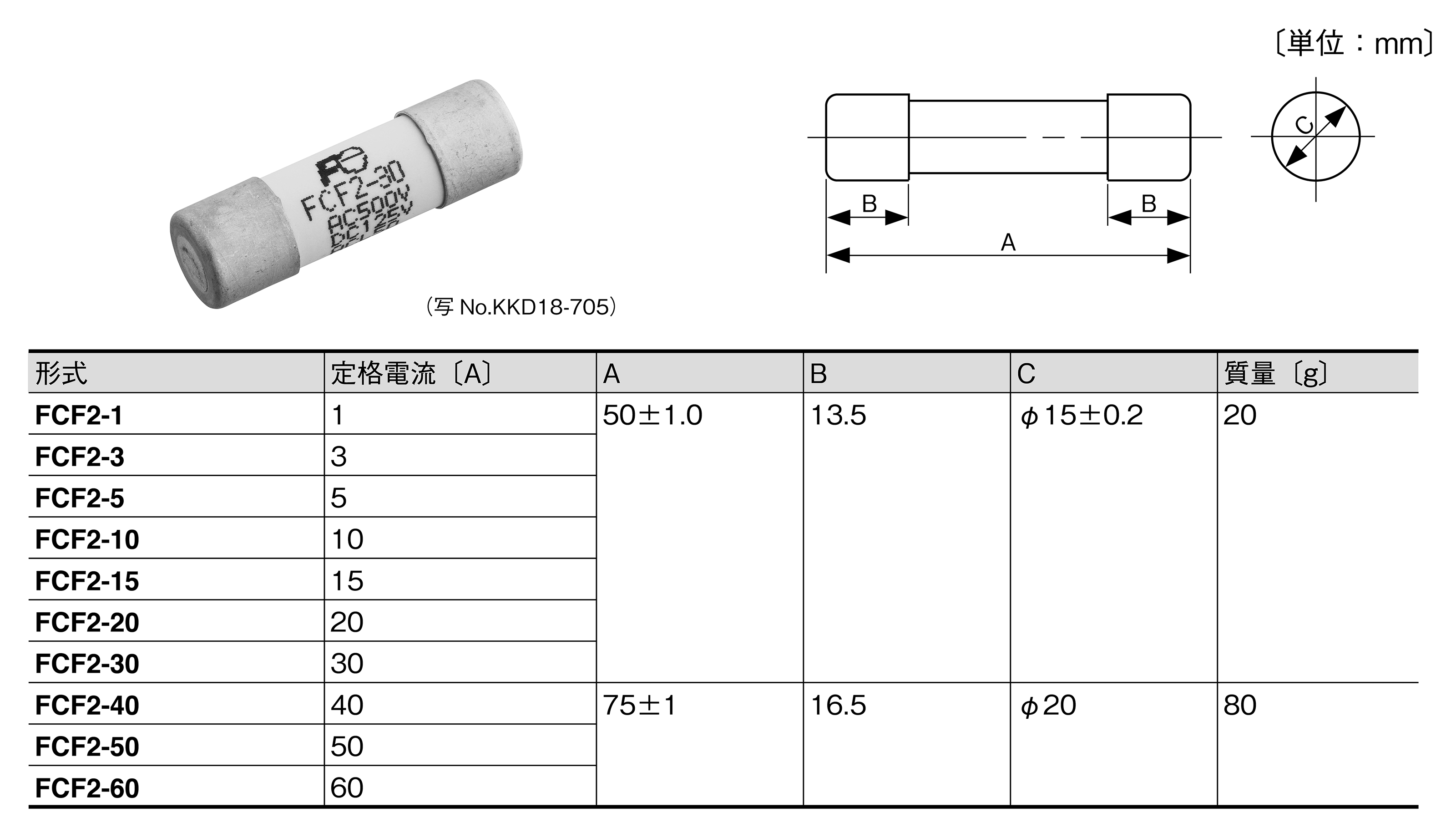

筒形ヒューズFCF 筒形端子

形式 FCF2-1 FCF2-3 FCF2-5 FCF2-10 FCF2-15
定格 電圧[V] AC500
電流[A] 1 3 5 10 15
遮断電流 50
性能 許容I2t[A2s]
(0.01s以下)
0.067 2.72 16 50.4 182.2
全遮断I2t[A2s] 1.2 30 100 1.0×103 1.5×103
形式 FCF2-20 FCF2-30 FCF2-40 FCF2-50 FCF2-60
定格 電圧[V] AC500
電流[A] 20 30 40 50 60
遮断電流 50
性能 許容I2t[A2s]
(0.01s以下)
445.2 864.3 15.4×102 46.3×102 86.3×102
全遮断I2t[A2s] 3×103 19×103 30×103 42×103 69×103

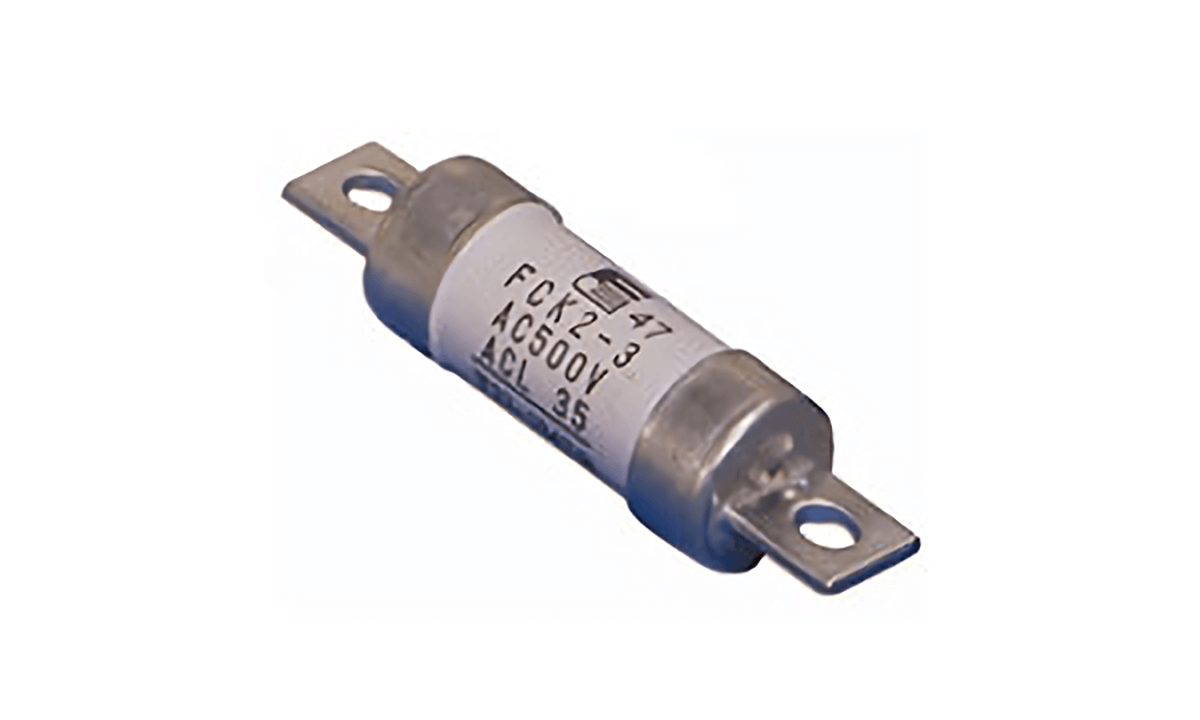

筒形ヒューズFCK 刃形端子

形式 FCK2-3 FCK2-5 FCK2-10 FCK2-15 FCK2-20
定格 電圧[V] AC500
電流[A] 3 5 10 15 20
遮断電流 35
性能 許容I2t[A2s]
(0.01s以下)
2.59 16.2 94 146 282
全遮断I2t[A2s] 30 100 1.0×103 1.5×103 3×103
形式 FCK2-30 FCK2-40 FCK2-50 FCK2-60 FCK2-75
定格 電圧[V] AC500
電流[A] 30 40 50 60 75
遮断電流 35
性能 許容I2t[A2s]
(0.01s以下)
620 11.56×102 38.3×102 64.9×102 12.56×103
全遮断I2t[A2s] 19×103 30×103 42×103 69×103 113×103
形式 FCK2-100 FCK2-125 FCK2-150 FCK2-200 FCK2-250
定格 電圧[V] AC500
電流[A] 100 125 150 200 250
遮断電流 35
性能 許容I2t[A2s]
(0.01s以下)
28.3×103 49.6×103 70.2×103 143×103 234×103
全遮断I2t[A2s] 192×103 268×103 432×103 705×103 800×103
形式 FCK2-300 FCK2-400 FCK2-500 FCK2-600
定格 電圧[V] AC500
電流[A] 300 400 500 600
遮断電流 50
性能 許容I2t[A2s]
(0.01s以下)
624×103 893×103 163×103 302×103
全遮断I2t[A2s] 1.04×106 1.82×106 3.9×106 6.9×106

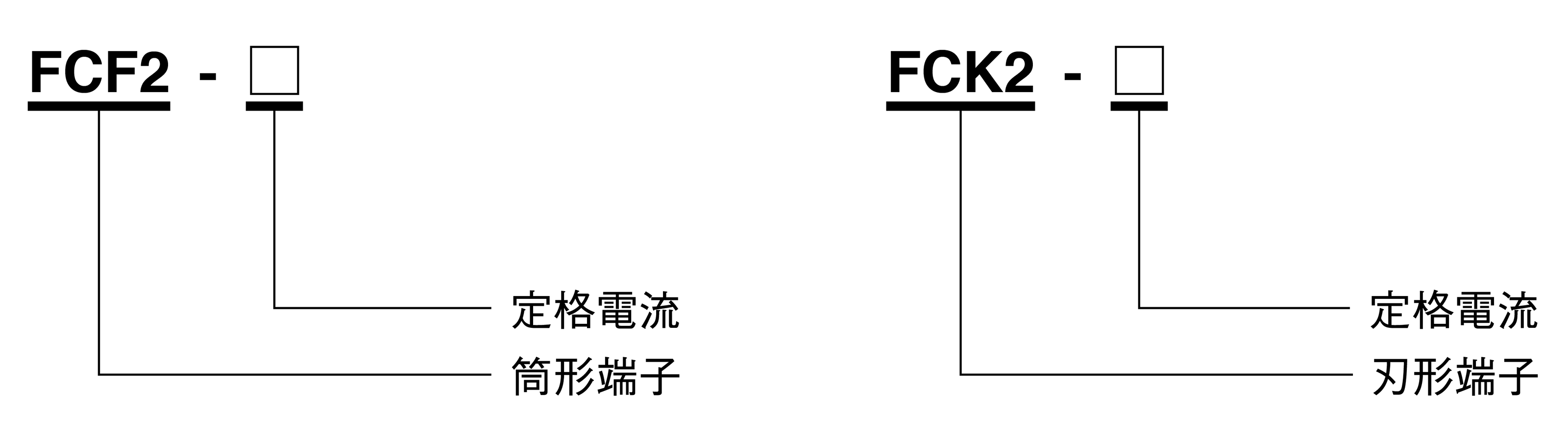

ご注文指定事項(形式)
