標準形・高効率形・超高効率形シリーズの3モデルメニュー化!

同期モータとは,回転子(ロータ)に永久磁石(Permanent Magnet)を内蔵したモータです。
同期モータは,インダクションモータと違い,永久磁石により磁束を発生し二次電流が流れないため,損失が大幅に低減し高効率化が実現いたします。
これからは,同期モータ(永久磁石内蔵形)とインバータFRENIC-MEGA(GX Series)の組合せが,従来から幅広く使われているインダクションモータとインバータに代わる"次世代ドライブシステム"です。
だれもみたことのない"みらい"のために・・・ずっと。

高効率&省エネ

標準形

モータ効率※IE3(プレミアム効率)と同等レベル!

高効率形

モータ効率※IE4(スーパープレミアム効率)と同等レベル!

超高効率形

モータ効率※IE4(スーパープレミアム効率)レベル以上!

※IE3はIEC60034-30規定、IE4はIEC60034-31規定の効率クラス

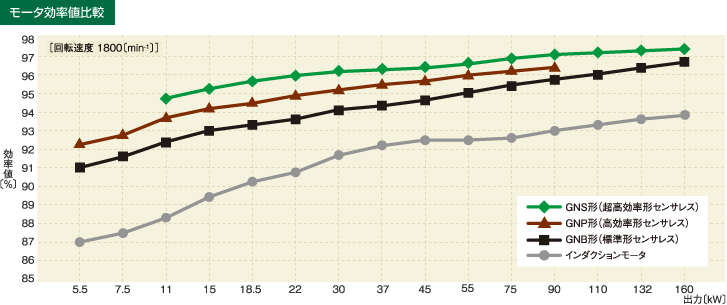

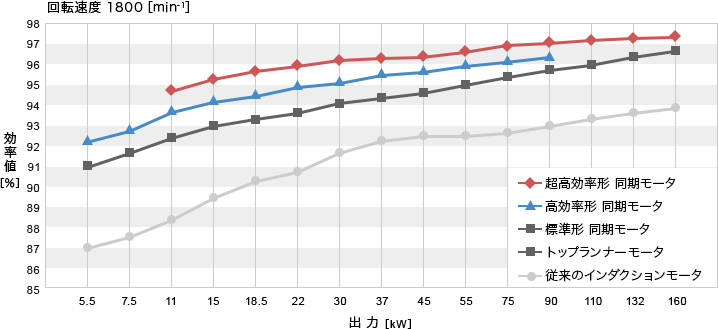

モータ効率値比較
(注1)
上記インダクションモータの効率値は、JIS C 4210の値です。
(注2)
上記標準形同期モータの効率値は、IEC 60034-30規定のIE3クラス値です。
(注3)
上記高効率形同期モータの効率値は、IEC 60034-31規定のIE4クラス値です。

組合せ運転で更に省エネ!

同期モータと独自の省エネ制御を搭載したインバータ(FRENIC-MEGA GX series)との組合せにより,損失電力を低減し,更なる高効率運転を実現します。

ご参考
新設の場合,初期投資経費(インダクションモータ+インバータセット価格差のみ)は若干高くなりますが,ランニングコストが非常に低減されるため,導入時のコスト増加分は短期間で回収する事が可能です。

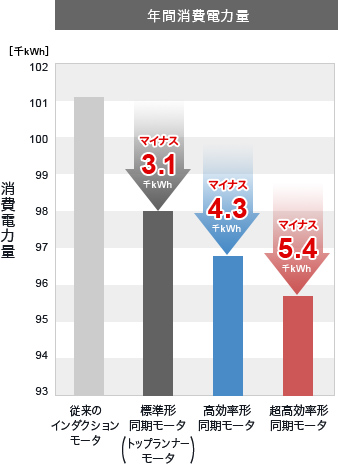

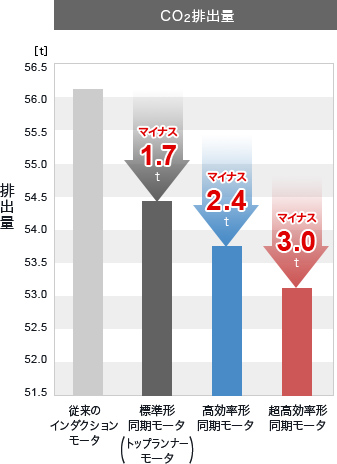

省エネ効果(計算例)

全閉外扇形,22kW,1800min-1,220V-60Hz,負荷率100% 年間運転時間4,000h/年の場合

年間消費電力量年間電力料金CO2排出量

(注1)
電力料金は,14円/kWh
(注2)
CO2換算は,0.555kg CO2/kWh
(注3)
インダクションモータの効率値は,JIS C 4210の値です。
(注4)
標準形同期モータの効率値は,IEC 60034-30規定のIE3クラス値です。
(注5)
高効率形同期モータの効率値は,IEC 60034-31規定のIE4クラス値です。

モータ軸受の長寿命化

回転子の損失を限りなく低減し,モータの温度上昇が少なくなり軸受寿命が向上しました。(当社インダクションモータ比較)

設計寿命

標準形同期モータ(GNB/F Series)

3万時間6万時間

高効率形同期モータ(GNP Series)

3万時間6万時間

超高効率形同期モータ(GNS Series)

3万時間8万時間

*設計寿命は計算値で,保証値ではありません。
*GNFseriesの強制冷却ファン,エンコーダは除く。

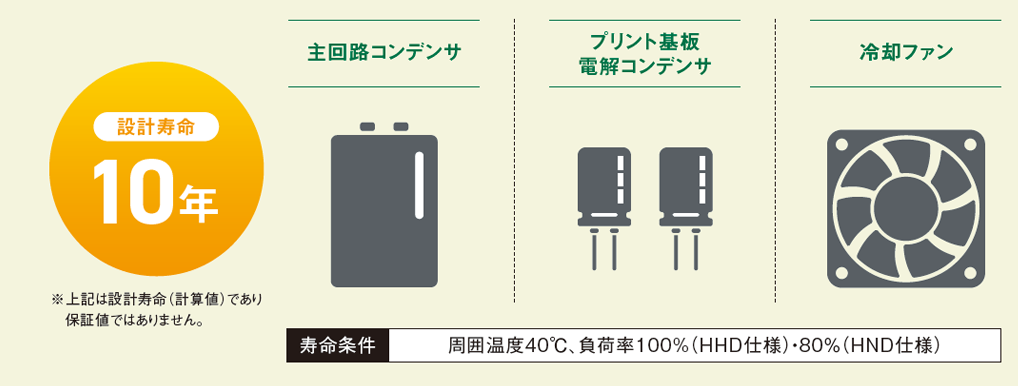

インバータの設計寿命向上

インバータ内部の各種有寿命部品の設計寿命を10年に延ばしました。このことにより,設備メンテナンスサイクルが長くなります。

有寿命部品 設計寿命
主回路コンデンサ 10年
プリント基板上の電解コンデンサ 10年
冷却ファン 10年

【寿命条件】 周囲温度40℃/負荷率100%(HD仕様)・80%(LD仕様)
*設計寿命は計算値で,保証値ではありません。

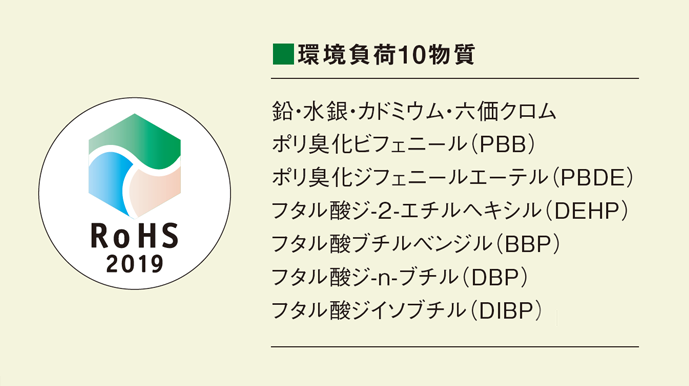

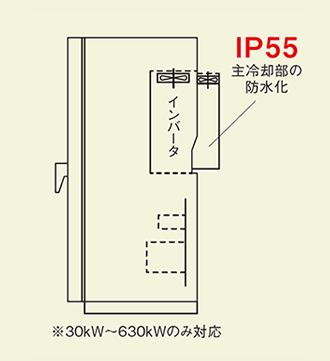

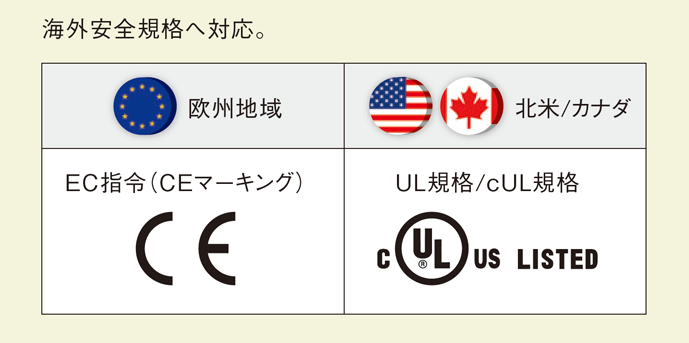

RoHS指令対応

欧州特定有害物質使用制限指令(RoHS)に標準対応しています。

有害6物質

鉛,水銀,カドミウム,六価クロム,ポリ臭化ビフェニール(PBB),ポリ臭化ジフェニールエーテル(PBDE)
*一部機種の部品除く

低騒音化

インダクションモータの冷却ファンに対し,小形専用冷却ファンの採用により,大幅な風切音の低減を実現しました。

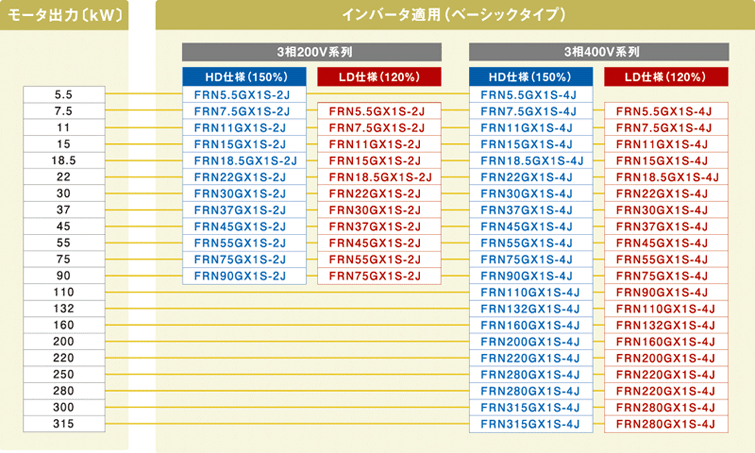

型式一覧

型式一覧
(注1)
インバータは HD仕様 High Duty(重過負荷向)と LD仕様 Low Duty(軽過負荷向)の2仕様があります。
但し,「FRN5.5GX1S-2J,-4J(モータ出力5.5kW)」「FRN315GX1S-4J(モータ出力300,315kW)」については,HD仕様のみとなります。
HD仕様:200%-3s・150%-1min
LD仕様:120%-1min
(注2)
「FRN55GX1S-2J,-4J(モータ出力55kW)」のLD仕様については,直流リアクトル(DCR)が標準装備となります。
但し,HD仕様は,標準装備しておりません。
(注3)
上記以外にEMCフィルタ内蔵タイプや直流リアクトル内蔵タイプもありますので,別途お問合せください。

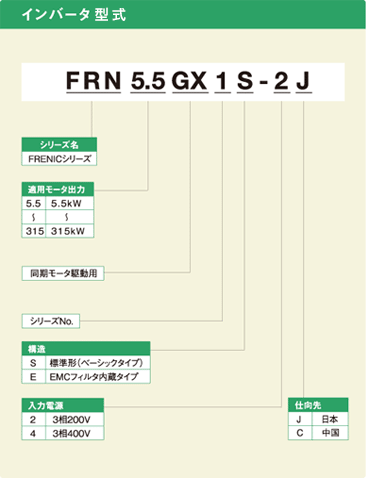

型式の見方

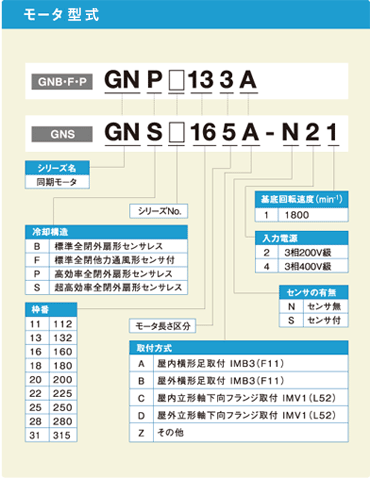

形式の見方
形式の見方
  • 富士同期モータ&インバータ/同期ドライブシステム

    富士同期モータ&インバータ/同期ドライブシステム

    資料No. 24B1-J-0062b
    PDF(4.35MB)

    ダウンロード
