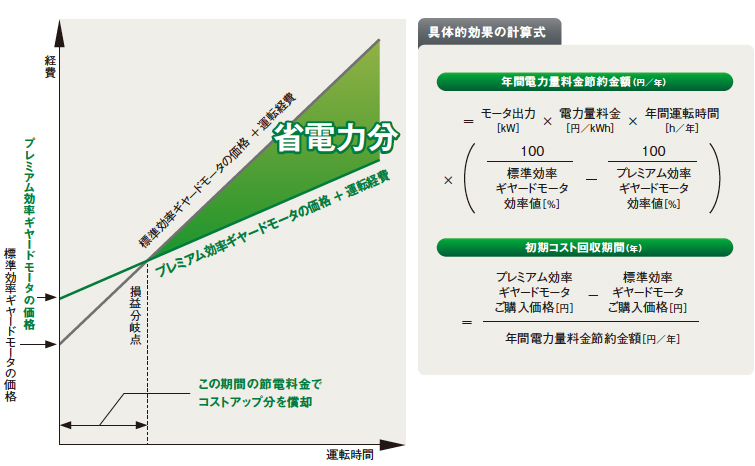

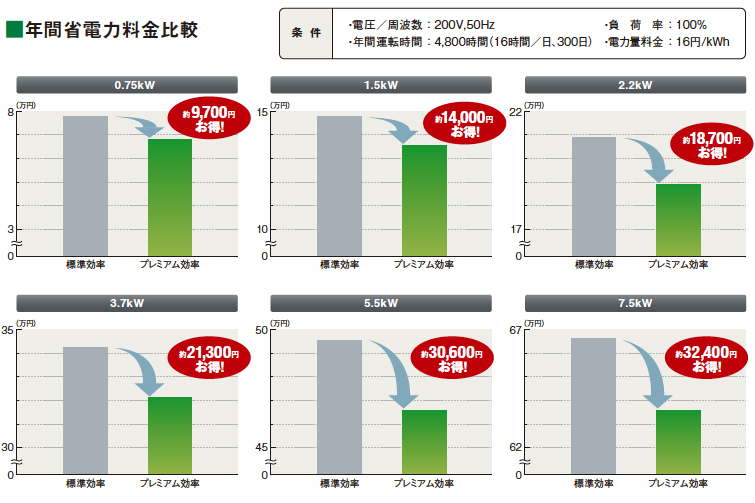

ＭＧＸシリーズ ・ ＭＨＸシリーズ
MGX
MHX
|
- 欧州RoHS指令環境負荷6物質への対応（ブレーキ無し機種のみ）
- インバータとの組合せ運転高性能
- 400Vワイドシリーズを標準化
- ギヤーグリースシール構造を更に強化
- ブレーキ弛めハンドル付
- 低騒音・長寿命
- EC指令適合（MHX）
- 取付の自由度向上（MHX）
|
主な用途
| ＭＧＸシリーズ |
搬送機械(主にコンベア)の駆動、撹拌機の駆動、ドアの開閉 等 |
| ＭＨＸシリーズ |
|
| シリーズ |
電源 |
出力範囲 |
減速比 |
| MGXシリーズ |
200/200-220V又は
380〜415/380〜460V
50/60Hz |
三相0.1〜7.5kW |
1/3〜1/1200 |
| MHXシリーズ |
三相0.1〜2.2kW |
1/7〜1/240 |
|
MGXシリーズ
● ブレーキ無
| モータ出力〔kW〕 |
0.1 |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
| モータ |
保護構造 |
全閉自冷形 |
全閉外扇形 |
| 極数 |
4P |
| 相数 |
三相 |
| 定格電圧 |
200／200−220V又は380〜415／380〜460V |
| 定格周波数 |
50／60Hz |
| 時間定格 |
S1（連続） |
| 耐熱クラス |
Ｂ種 |
| 準拠規格 |
JIS C 4034-1 |
| 端子 |
位置 |
負荷側からみて左側 |
| 口出方向 |
反負荷側向き |
下向き |
| 始動方式 |
直入れ |
| 減速機 |
減速方式 |
外接ハスバ・平歯車（2〜4段）の組合せ |
| 潤滑方式 |
グリース潤滑（専用グリース充填） |
| 主要部材質 |
ケーシング：アルミダイキャストまたは鋳鉄
歯車：クロムモリブデン鋼 |
| 周囲環境 |
設置場所 |
屋内 |
| 周囲温度・湿度 |
周囲温度：−10℃〜＋40℃ 湿度：95％以下 |
| 標高 |
1,000ｍ以下 |
| 雰囲気 |
腐食性および爆発性のガス・蒸気のないこと |
| 据付角度 |
取付方向自由 |
| 連結方式 |
直結またはチェーンスプロケット・ギヤ掛け |
| 塗装色 |
シルバー色 |
● ブレーキ付
| モータ出力〔kW〕 |
0.1 |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
| モータ |
保護構造 |
全閉自冷形 |
全閉外扇形 |
| 極数 |
4P |
| 相数 |
三相 |
| 定格電圧 |
200／200−220V又は380〜415／380〜460V |
| 定格周波数 |
50／60Hz |
| 時間定格 |
S1（連続） |
| 耐熱クラス |
Ｂ種 |
| 準拠規格 |
JIS C 4034-1 |
| 端子 |
位置 |
負荷側からみて左側 |
| 口出方向 |
反負荷側向き |
下向き |
| 始動方式 |
直入れ |
| ブレーキ |
制動方式 |
直流無励磁作動形 |
| 電源装置 |
入力：AC200／200−220V |
| ブレーキトルク |
150／180％ |
| 減速機 |
減速方式 |
外接ハスバ・平歯車（2〜4段）の組合せ |
| 潤滑方式 |
グリース潤滑（専用グリース充填） |
| 主要部材質 |
ケーシング：アルミダイキャストまたは鋳鉄
歯車：クロムモリブデン鋼 |
| 周囲環境 |
設置場所 |
屋内 |
| 周囲温度・湿度 |
周囲温度：−10℃〜＋40℃ 湿度：95％以下 |
| 標高 |
1,000ｍ以下 |
| 雰囲気 |
腐食性および爆発性のガス・蒸気のないこと |
| 据付角度 |
取付方向自由 |
| 連結方式 |
直結またはチェーンスプロケット・ギヤ掛け |
| 塗装色 |
シルバー色 |
MHXシリーズ
● ブレーキ無
| モータ出力〔kW〕 |
0.1 |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
| モータ |
保護構造 |
全閉自冷形 |
全閉外扇形 |
| 極数 |
4P |
| 相数 |
三相 |
| 定格電圧 |
200／200−220V又は380〜415／380〜460V |
| 定格周波数 |
50／60Hz |
| 時間定格 |
S1（連続） |
| 耐熱クラス |
Ｂ種 |
| 準拠規格 |
JIS C 4034-1 |
| ＥＣ指令(CEマーキング) |
| 端子 |
位置 |
下側 |
| 口出方向 |
反負荷側向き |
右向き |
| 始動方式 |
直入れ |
| 減速機 |
減速方式 |
直交軸 |
| 出力軸 |
中空軸（ホロ−シャフト） |
| 潤滑方式 |
グリース潤滑（専用グリース充填） |
| 主要部材質 |
ケーシング：アルミダイキャストまたは鋳鉄
歯車：クロムモリブデン鋼 |
| 周囲環境 |
設置場所 |
屋内 |
| 周囲温度・湿度 |
周囲温度：−10℃〜＋40℃
湿度：95％以下（結露なきこと） |
| 標高 |
1,000ｍ以下 |
| 雰囲気 |
腐食性および爆発性のガス・蒸気のないこと |
| 据付角度 |
取付方向自由 |
| 回転方向 |
 |
| 塗装色 |
シルバー色 |
● ブレーキ付
| モータ出力〔kW〕 |
0.1 |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
| モータ |
保護構造 |
全閉自冷形 |
全閉外扇形 |
| 極数 |
4P |
| 相数 |
三相 |
| 定格電圧 |
200／200−220V又は380〜415／380〜460V |
| 定格周波数 |
50／60Hz |
| 時間定格 |
S1（連続） |
| 耐熱クラス |
Ｂ種 |
| 準拠規格 |
JIS C 4034-1 |
| ＥＣ指令(CEマーキング) |
| 端子 |
位置 |
下側 |
| 口出方向 |
反負荷側向き |
右向き |
| 始動方式 |
直入れ |
| ブレーキ |
制動方式 |
直流無励磁作動形 |
| 電源装置 |
注）入力：AC200/200−220V（50/60Hz) |
| ブレーキトルク |
150/180％(50/60Hz) |
| 減速機 |
減速方式 |
直交軸 |
| 出力軸 |
中空軸（ホロ−シャフト） |
| 潤滑方式 |
グリース潤滑（専用グリース充填） |
| 主要部材質 |
ケーシング：アルミダイキャストまたは鋳鉄
歯車：クロムモリブデン鋼 |
| 周囲環境 |
設置場所 |
屋内 |
| 周囲温度・湿度 |
周囲温度：−10℃〜＋40℃
湿度：95％以下（結露なきこと） |
| 標高 |
1,000ｍ以下 |
| 雰囲気 |
腐食性および爆発性のガス・蒸気のないこと |
| 据付角度 |
取付方向自由 |
| 回転方向 |
|
| 塗装色 |
シルバー色 |
| 注） |
ブレーキ付機種の400V級については、パワーモジュール（ブレーキ電源装置）の一次側に単巻トランス100VA以上（200V入力）を必ず設置願います。 |
|
|
