EMP5300シリーズ

72時間の連続運転が可能なディーゼルエンジンを採用。全天候型の省スペースなコンパクト発電装置(5/10kVA)

問い合わせフォーム
  • 特長
  • 定格・仕様
  • システム構成
  • 外形・設置
  • ダウンロード

特長

省スペース

非常用電源として必要な機器をすべて縦形キュービクルに納めたコンパクト設計で設置性に優れていますので、屋上や市街地などでの未活用空間への設置が可能です。

全天候型

屋外型キュービクルタイプですので、荒天や気温の高低に関わらず設置が可能です(屋内設置型も用意しています)。

完全自動運転

停電検出後40秒後に自動で始動し、商用電源から発電電源に切換えます。また、復電後は自動で商用電源に戻り、停止します。

自動保守運転

あらかじめ設定した時刻にテスト運転し、常に最良の状態で待機します。

低騒音

70dB(機関から7m離れた地点での平均値)のため、夜間の運転音も気になりません。

長時間の停電に対応

耐久性に優れたディーゼルエンジンを採用し、72時間の連続運転が可能です。

バッテリを最良の状態に保持

メンテナンスフリーの小型シール鉛バッテリの採用と、過充電・過放電防止付自動充電回路を採用しています。

ブラシレス発電機を採用

ブラシレス発電機を採用していますので、メンテナンスフリーを実現しています。

有資格者が不要

小出力発電設備(1台の出力容量が10kW未満の発電設備)に属しますので、取扱いに有資格者は不要です。

不要な届出

  • 官庁への設置の届出
  • 主任技術者の選任届出
  • 保安規定の届出

注 消防署への設置届は必要です。
注 EMPシリーズは防災用、一般非常用ではありません。

実用例

  • 銀行・コンビニエンスストアなどのキャッシュコーナーの予備電源
  • 携帯電話基地局の予備電源
  • インターネットプロバイダの予備電源
  • 交通信号用予備電源
  • 防災通信網・消防無線網の予備電源
  • マイクロ無線中継局の予備電源
  • 地上波デジタル放送中継局の予備電源

定格・仕様

型名 EMP5305-115-000 EMP5305-225-000 EMP5305-116-000 EMP5305-226-000 EMP5310-115-000
定格 周波数 〔Hz〕 50 60 50
出力 〔kVA〕 5 10
出力 〔kW〕 4 8
交流発電機 電圧 〔V〕 100 200/100 100 200/100 100
電流 〔A〕 50 25 50 25 100
回転速度 〔min-1 3000 3600 3000
相数 単相2線 単相3線 単相2線 単相3線 単相2線
極数 2 2
力率 0.8 0.8
励磁方式 ブラシレス ブラシレス
絶縁種別 F F
ディーゼル機関 出力 〔kW〕 5.7/6.3 11.0/12.9
出力 〔PS〕 7.7/8.5 15.0/17.5
機関形式 直接噴射式 E-TVCS
過給形式 無過給 無過給
燃料油 軽油 軽油
燃料タンク 〔L〕 50 98
燃料消費量 〔L/h〕(定格負荷) 1.64/1.86 3.36/3.75
メーカー名 ロビン クボタ
品名 DY42 D722
バッテリ設備 電圧 〔V〕 12 12
容量 〔Ah〕 44 44
型名 EMP5310-225-000 EMP5310-335-000 EMP5310-116-000 EMP5310-226-000 EMP5310-336-000
定格 周波数 〔Hz〕 50 60
出力 〔kVA〕 10
出力 〔kW〕 8
交流発電機 電圧 〔V〕 200/100 200 100 200/100 200
電流 〔A〕 50 28.9 100 50 28.9
回転速度 〔min-1 3000 3600
相数 単相3線 三相3線 単相2線 単相3線 三相3線
極数 2
力率 0.8
励磁方式 ブラシレス
絶縁種別 F
ディーゼル機関 出力 〔kW〕 11.0/12.9
出力 〔PS〕 15.0/17.5
機関形式 E-TVCS
過給形式 無過給
燃料油 軽油
燃料タンク 〔L〕 98
燃料消費量 〔L/h〕(定格負荷) 3.36/3.75
メーカー名 クボタ
品名 D722
バッテリ設備 電圧 〔V〕 12
容量 〔Ah〕 44

注 この製品は消火栓・スプリンクラー・排煙設備などの防災設設備負荷には使用できません。

システム構成

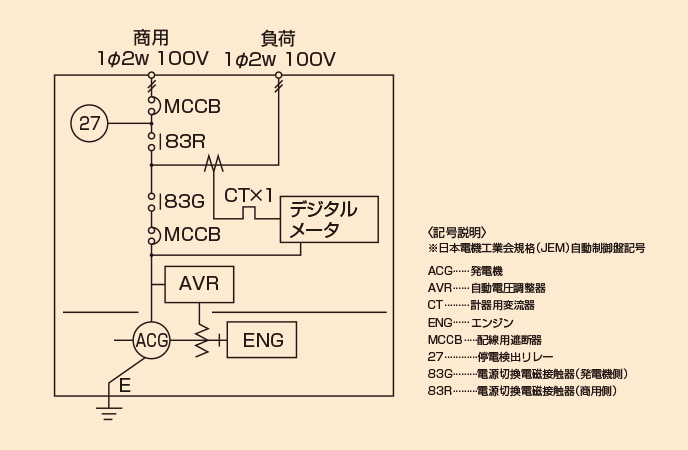

主回路接続図

外形・設置

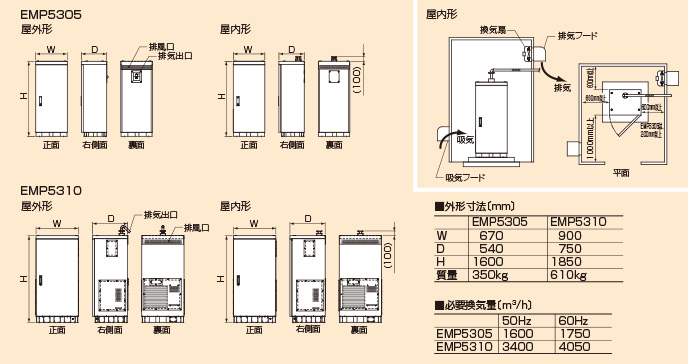

外観図・配置図

ダウンロード

カタログ

資料No. ファイル名 種類(サイズ)
26C2-J-0006b 富士非常用発電装置[PDF] PDF(2,220KB)
