GWシリーズ

ガスタービン発電装置 - タービン直接回転による連続燃焼方式で高品質電力を供給

問い合わせフォーム
  • 特長
  • 定格・仕様
  • システム構成
  • ダウンロード

特長

冷却水が不要

空冷式ですので、水冷式のような凍結や断水によるエンジン故障がありません。

良質な電気を供給

瞬時の出力周波数変動は±4%(定常時は±0.3%)以内としています。また、一軸式ガスタービンを使用しており、レスポンスが速く、一度に全負荷投入が可能です。

運搬・据付が容易

小型軽量ですので、ビルの高層階や屋上、地下室などの狭いスペースへの設置が可能です。また、自走式電源車にも適しています。

幅広い出力容量

375kVAから3,000kVAまで幅広いラインナップを揃えています。

運転保守が容易

構造が簡単で作動も単純確実、また、点検運転はマイコンにより自動定期運転ができるため、保守が容易です。

クリーンな排気

連続燃焼で温度も高く、完全燃焼できるため、硫黄酸化物(SOx)や窒素酸化物(NOx)も少なく、NOxは全負荷でわずか50~120ppmとなります。

定格・仕様

型名 GW□371□ GW□431□ GW□501□ GW□621□ GW□751□
発電装置 出力(40℃) 〔kW〕 300 350 400 500 600
周囲温度 5 ~ 40℃
設置高度 150m以下(以上の場合は出力が低減します)
使用燃料 灯油、軽油、A重油
潤滑油 種類 合成基油(指定銘柄 : MOBIL JETⅡ、SHELL ASTO-500、CASTROL5000)
油量 〔L〕 約50 約65 約60
起動時間 40秒以内
負荷投入許容量 100%(抵抗負荷)
速度調定率 3±0.5%
瞬時速度変動率 ±4%以内(全負荷投入、遮断)
定常時速度変動率 ±0.3%以内
燃料消費量〔灯油・L/h〕 240 255 275 290 320
発電機 形式 保護形(JP20)
定格出力(40℃)〔kVA〕 375 437.5 500 625 750
力率 0.8(遅れ)
電圧〔V〕 200 200 ~ 6600 400 ~ 6600
周波数〔Hz〕 50/60
相数 3
極数 4
回転速度〔min-1 1500/1800
励磁方式 交流励磁機によるブラシレス方式
形式 川崎重工製単純開放サイクル1軸式
構造 圧縮機 遠心式
燃焼器 単筒缶形
タービン 軸流式
出力(40℃)〔kW〕 352 389 441 588 661
回転速度〔min-1 53000 31500
減速機 平行歯車
調速機 電気式 電気油圧式
始動装置 電気式 HS-24V-300AH 1組 HS-48V-300AH 1組
空気式(空気槽および圧縮機) - 1.5m2 2基、3.7kW 1台
制御電源 HS-24V-30AH 1組または直流電圧変換器*
騒音 機側1m 約85dB(A)
消音器出力1m(斜め45°) 約90dB(A)
型名 GW□102□ GW□122□ GW□152□ GW□202□ GW□252□ GW□302□
発電装置 出力(40℃) 〔kW〕 800 1000 1200 1600 2000 2400
周囲温度 5 ~ 40℃
設置高度 150m以下(以上の場合は出力が低減します)
使用燃料 灯油、軽油、A重油
潤滑油 種類 合成基油(指定銘柄 : MOBIL JETⅡ、SHELL ASTO-500、CASTROL5000)
油量 〔L〕 約100 約160
起動時間 40秒以内
負荷投入許容量 100%(抵抗負荷)
速度調定率 3±0.5%
瞬時速度変動率 ±4%以内(全負荷投入、遮断)
定常時速度変動率 ±0.3%以内
燃料消費量〔灯油・L/h〕 490 555 665 735 1135 1315
発電機 形式 保護形(JP20)
定格出力(40℃)〔kVA〕 1000 1250 1500 2000 2500 3000
力率 0.8(遅れ)
電圧〔V〕 6600
周波数〔Hz〕 50/60
相数 3
極数 4
回転速度〔min-1 1500/1800
励磁方式 交流励磁機によるブラシレス方式
形式 川崎重工製単純開放サイクル1軸式
構造 圧縮機 遠心式
燃焼器 単筒缶形
タービン 軸流式
出力(40℃)〔kW〕 882 1117 1367 1764 2315 2660
回転速度〔min-1 22000
減速機 遊星歯車 平行歯車
調速機 電気油圧式
始動装置 電気式 HS-60V-600AH 1組 HS-60V-700AH 1組 HS-60V-700AH 2組
空気式(空気槽および圧縮機) 2.5m2 2基、5.5kW 1台 5m2 2基、5.5kW 2台
制御電源 HS-24V-30AH 1組または直流電圧変換器*
騒音 機側1m 約85dB(A) 約90dB(A)
消音器出力1m(斜め45°) 約90dB(A)

* 直流電圧変換器は1次側DC100V±10V、2次側DC24V、15Aで、1次側と2次側は電気的に絶縁されたものを使用します。

出力はいずれも、吸気管損失98.1kPa、排気管損失294.3kPa(全圧)、設置高度150mの場合を示し、燃料消費量は周囲温度15℃における灯油による標準値とし、裕度は5%(GW□501□以下は6%)です。なお、周囲温度や設備高度が、この表を越える場合は、当社に相談ください。

システム構成

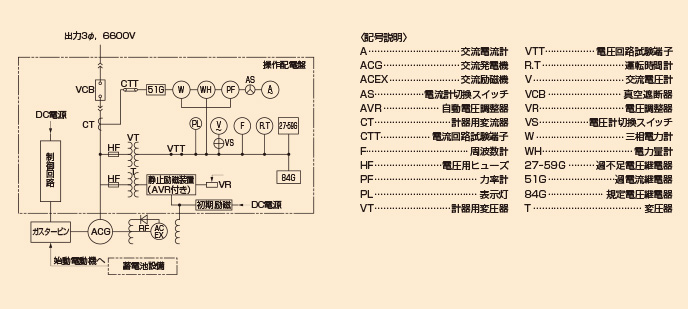

主回路接続図

ダウンロード

カタログ

資料No. ファイル名 種類(サイズ)
26C2-J-0006b 富士非常用発電装置[PDF] PDF(2,220KB)
