DL3120-072JW

バックアップが可能
常時商用給電方式
単相 0.072kVA

問い合わせフォーム
  • 特長
  • 定格・仕様
  • 各部名称
  • ダウンロード

特長

小型、薄型、軽量化

同様のバックアップ時間を必要とする鉛電池の装置に比べ、小型・軽量です。壁掛けなどにも対応できます。

正弦波出力(バックアップ時)

バックアップ時でも商用電源と同様の正弦波ですので、機器とのマッチングに優れています。

高性能

バックアップ時間の長時間化、50W時で30分の長時間バックアップができます。

環境対応に考慮したRoHS対応設計

鉛電池を使用しない完全鉛フリーを実現しました。リチウムイオン電池を使用することにより、環境負荷物質を排除する調達活動の推進に貢献できます。

8年間メンテナンスフリーが可能

リチウムイオン電池を使用することにより、鉛電池の3~5年ごとの定期メンテナンスは不要になります。また、頻繁な停電などの充放電の多い環境でも、メモリ効果がなく使用期間が長くなります。使用期間中のメンテナンスコストを削減できます。

定格・仕様

項目 0.072kVA
形式(JANコード) DL3120-072JW(49 4543500597 7)
運転方式 常時商用給電方式(オフライン式)
交流入力 定格電圧(電圧範囲) 100/120V(DIPスイッチにより設定変更可能)(90~110V/110~130V)
相数・線数 単相2線
周波数(周波数範囲) 50/60Hz(50/60Hz±3Hz : 商用入力給電を行う範囲)
最大入力電流 <1.5A
定格出力容量 0.072kVA/50W
交流出力 商用給電 定格電圧 100/120V(UPS設定および入力電源による)
電圧範囲 選択された出力電圧±10V
周波数(周波数範囲) 50/60Hz(50/60Hz±3Hz)
バックアップ運転時 電圧変動範囲 選択された入力定格電圧±10V以内
定格電流 0.72A(0.072kVA/50W) : 100V
周波数変動範囲 検出された定格周波数±1Hz以内
電圧波形 正弦波
歪率 10%(100V定格出力時、ローバッテリ出力時18%以下)
バッテリ 運転モード(給電)切換え時間 10ms以下(商用運転⇔バックアップ運転)
種類 リチウムイオン電池 : 25℃環境下で期待寿命8年
バックアップ時間 30分/50W
公称電圧 12V
回復充電時間 充電時間 : 約12時間以内/満充電まで : 約48時間
外部接続 入力
出力
アース付き(2P+E)1.8mプラグ : NEMA5-15P(100V)
出力 コンセント2個 : NEMA5-15R(100V)
環境条件 周囲温度 0~+40℃
相対湿度 10~90%(結露なきこと)
騒音 40dB(A)以下(AC運転時)
冷却方式 自然空冷
外形寸法(W×D×H) 200×285×44mm
質量 1.9kg
表示手段 LED(点灯/点滅) : UPS運転、停電、故障
警報手段 ブザー(断続音/連続音) : フロントスイッチによりブザー停止可能
外部信号 通信信号 : 停電通知、バッテリ寿命、内部故障通知(オープンコレクタ信号)
規格 EMC VCCI-classB
オプション品 縦置き用台座キット(DL3120-72PD-KIT)
(49 45435 00652 3)

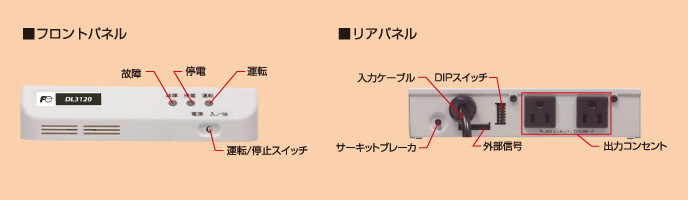

各部名称

ダウンロード

仕様書

資料No. ファイル名 種類(サイズ)
DN100-01-01 装置仕様書 DL3120 50Wバックアップ電源[別ウィンドウ] PDF(335.4KB)
DN104-01-01 装置仕様書 DL3120_RMシリーズ 1kVA[別ウィンドウ] PDF(402.6KB)
DN104-01-02 装置仕様書 DL3120_RMシリーズ 500VA[別ウィンドウ] PDF(404.8KB)

カタログ

資料No. ファイル名 種類(サイズ)
26A1-J-0015 リチウムイオン電池搭載の小形・軽量化実現 富士ミニUPS DL3120シリーズ[別ウィンドウ] PDF(737.1KB)
26A1-J-0003-DL3120 カタログ Li電池搭載UPS DL3120_072JW[別ウィンドウ] PDF(314.5KB)
26A1-J-0003-DL3120RM カタログ Li電池搭載UPS DL3120_RM[別ウィンドウ] PDF(587.2KB)

取扱説明書

資料No. ファイル名 種類(サイズ)
DN104-04-01 取扱説明書 DL3120_RMシリーズ[別ウィンドウ] PDF(636.6KB)
DN100-04-02 取扱説明書 ユーザーズガイド DL3120 50Wバックアップ電源[別ウィンドウ] PDF(394.2KB)

使い方ガイド

資料No. ファイル名 種類(サイズ)
DN100-04-01 取扱説明書 使用上のご注意 DL3120 50Wバックアップ電源[別ウィンドウ] PDF(185.9KB)
