DL5115シリーズ

添付ソフトで適切な電源管理が可能
ラインインタラクティブ給電方式
単相 0.5~1.4kVA

問い合わせフォーム
  • 特長
  • 定格・仕様
  • 各部名称
  • オプション
  • ダウンロード

特長

Windows、Linux対応の電源管理ソフトウェアを標準添付

電源管理ソフトウェア「Power-SOL」を使って電源やUPSの状態監視やスケジュール運転が可能なため、適切な電源管理ができます。

ホットスワップバッテリシステム

負荷の電源を落とさずにバッテリを交換できます。

NTP(ネットワークプロテクタ)

電源ライン以外の電話線などからサージ除去のため、電話/モデム線または10Base-T/100Base-Tネットワークケーブル(RJ45/RJ11)に対応したコネクタがリアパネルに装備されています。

電源管理ソフト・OSシャットダウン

下記ページから各種ソフトウェアをダウンロードできます。

定格・仕様

定格・仕様

項目 0.5kVA 0.75kVA 1kVA 1.2kVA 1.4kVA
形式
(JANコード)
DL5115-500JL
(49 45435 00547 2)
DL5115-750JL
(49 45435 00548 9)
DL5115-1000JL
(49 45435 00549 6)
DL5115-1400JL
(49 45435 00550 2)
DL5115-1400JL-20
(49 45435 00551 9)
運転方式 常時商用給電方式(ラインインタラクティブ式)
交流入力 定格電圧(電圧範囲) 100V(80 ~ 120V)
相数・線数 単相2線(アース付き)
周波数(周波数範囲) 50/60Hz(50/60Hz ±5Hz)
最大電流 6A 9A 12A 15A 17A
交流出力 定格出力容量 0.5kVA/320W 0.75kVA/500W 1kVA/670W 1.2kVA/950W 1.4kVA/950W
商用給電時 定格電圧 90 ~ 110V
周波数(周波数範囲) 50/60Hz(50/60Hz±5Hz)
電圧波形 正弦波
バックアップ運転時 定格電圧 100V±5%(ローバッテリ時-10%)
周波数(周波数範囲) 50/60Hz(50/60Hz±0.1Hz)
電圧波形 正弦波
バッテリ 運転モード(給電)切換え時間 10ms以内
種類 制御弁式小型鉛蓄電池(期待寿命5年、周囲温度25℃時)
バックアップ時間 5分
公称電圧 12V 24V 36V
回復充電時間 約3時間以内(90%有効容量まで)
環境条件 入力 NEMA5-15P(1.8mコード付き) NEMA5-20P(1.8mコード付き)
出力 NEMA5-15R(コンセント4個) NEMA5-15R(コンセント6個)
外部接続 周囲温度 0 ~+40℃
相対湿度 10 ~ 90%(結露なきこと)
騒音 40dB(A)以下 45dB(A)以下
冷却方式 自然空冷 強制空冷
外形寸法(W×D×H) 〔mm〕 150×270×193 150×335×193 150×390×193
質量 8kg 12.5kg 17.2kg

* 詳細は各シリーズの取扱説明書や仕様書をご確認ください。

交換バッテリモジュール

対象UPS バッテリモジュール形式
(JANコード)
DL5115-500JL 5115RBM-500
(49 45435 00564 9)
DL5115-750JL 5115RBM-750
(49 45435 00565 6)
DL5115-1000JL 5115RBM-1000
(49 45435 00566 3)
DL5115-1400JL/
DL5115-1400JL-20
5115RBM-1400
(49 45435 00567 0)

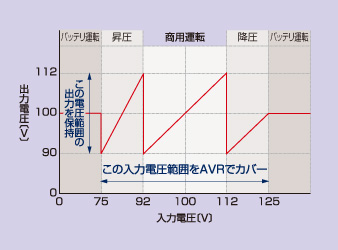

ラインAVR機能

入力の電圧低下や過電圧が継続的に発生する環境に対して、昇圧または降圧により、出力電圧を調整するAVR機能を搭載しています。入力電圧運転範囲を広げることで、バッテリの放電を軽減します。

注 DL5115シリーズには「ラインAVR設定変更ツール」を標準添付(CD)しています。

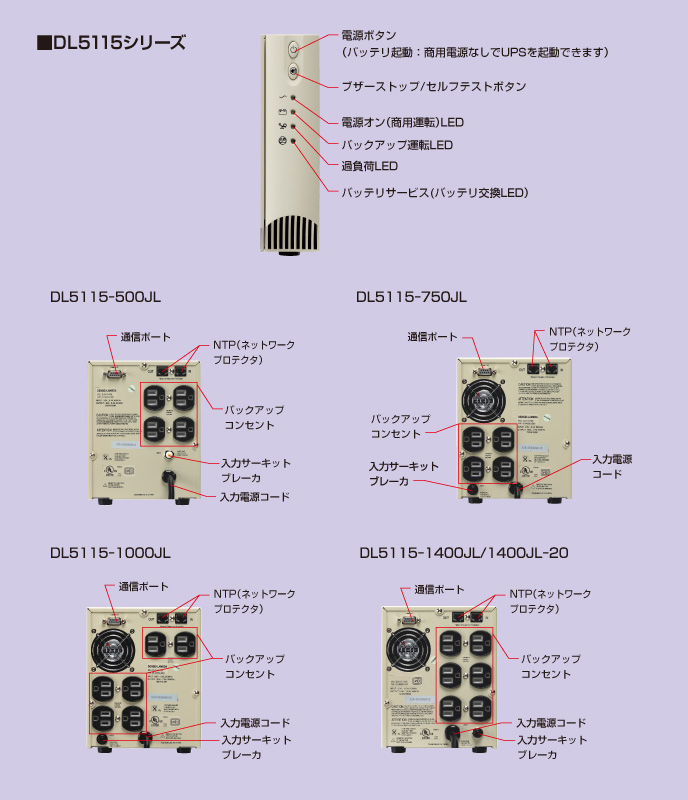

各部名称

オプション

ネットワーク対応製品

ネットワーク経由でサーバシャットダウン・複数のUPSをまとめて監視

品名 概要
Power-SOL Power-SOLは、対象UPSでバックアップした コンピュータをシャットダウンするためのソフトウェアです。
また「UPSドメインコントローラ」「UPSステーション」と連携し、LAN経由で統合管理を実現します。

ダウンロード

仕様書

資料No. ファイル名 種類(サイズ)
AL1U-0133-B82 装置仕様書 DL5115シリーズ 1000VA[別ウィンドウ] PDF(419.0KB)
AL1U-0133-B83 装置仕様書 DL5115シリーズ 1200VA[別ウィンドウ] PDF(424.8KB)
AL1U-0133-B84 装置仕様書 DL5115シリーズ 1400VA[別ウィンドウ] PDF(435.5KB)
AL1U-0133-B80 装置仕様書 DL5115シリーズ 500VA[別ウィンドウ] PDF(389.2KB)
AL1U-0133-B81 装置仕様書 DL5115シリーズ 750VA[別ウィンドウ] PDF(415.8KB)

取扱説明書

資料No. ファイル名 種類(サイズ)
AL1U-0133-U80A 取扱説明書 DL5115シリーズ[別ウィンドウ] PDF(493.1KB)

電源管理ソフト・OSシャットダウン

下記ページから各種ソフトウェアをダウンロードできます。
