高圧ケーブル診断サービス

受変電設備の定期点検の際には機器だけでなく高圧ケーブルも診断することをお奨めします。

高圧ケーブルの経年劣化に起因する事故・障害を未然に防止するため、直流漏れ電流測定法による高圧ケーブルの診断装置を開発しました。

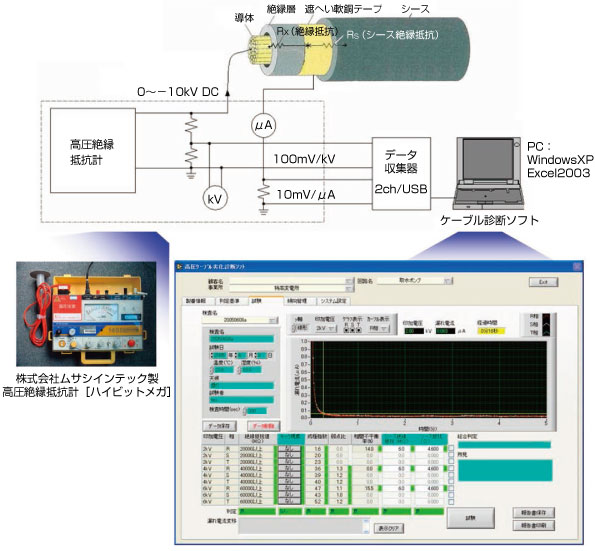

測定構成
ケーブル診断装置の特長
  • ケーブル診断指標の自動計算機能
    @ 絶縁抵抗値 A 成極指数 B 弱点比 C 三芯不平衡率
  • 判定基準による自動良否判定機能
  • 測定データ履歴による傾向管理機能→ 計画的な設備投資のご提案
  • 成績表作成機能→ 即日診断結果のご報告
漏れ電流−時間特性例図とケーブルの状態

T:正常なケーブル
U:正常なケーブルで測定時ノイズがある場合
V:漏れ電流の絶対値が大きい劣化ケーブル
W:漏れ電流の上昇傾向、キック現象が見られる劣化ケーブル
[電機学会技術報告(第182号)]

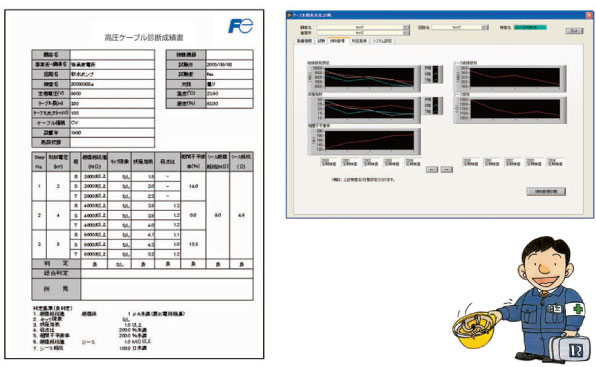

アウトプット(診断成績書と傾向管理)

ライフサイクル支援「COMET」サービスメニュー
