MEMS応用 感振センサ/関連機器

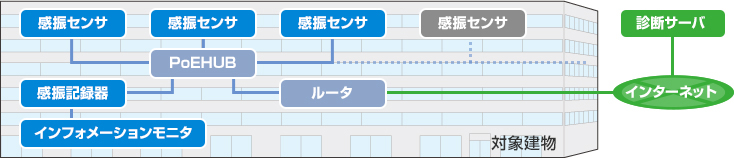

各機器のネットワーク例

製品情報

感振センサ

富士電機の感振センサは、MEMS(注1)技術を応用し独自に開発した加速度センサです。
低周波数・低加速度領域の感度を持つ3軸加速度センサで強振動から微振動を高分解能で測定します。
「構造ヘルスモニタリング」や「環境振動計測」のセンサとして、活用していただけます。

注1)MEMS=Micro Electro Mechanical System。
微細加工技術で作られた、電気で動く微小な機械システム。

特長
  • 低周波(0.1Hz〜50Hz)
  • 高分解能(XY軸:0.02Gal、Z軸0.07Gal)
  • 独自開発MEMSデバイスを使用し低価格
  • 複数センサ間を時刻同期(1msec)
  • 3軸同時測定(上下・左右・前後)

主な仕様
型式 CPUKSNSS-00(標準形)
CPUKSNSP-00(防水・防塵形)
検出方向 3軸
計測範囲 ±1.5G
周波数応答 0.1〜50Hz
分解能 X,Y軸:0.02Gal、Z軸:0.07Gal
時刻同期 1msec以内(複数センサ間相対値)
*但しNTPサーバの精度による
サンプリング周波数 200Hz(100Hz 設定可)
送信周期 0.5sec(サンプリング周波数200Hzの時)
1sec(サンプリング周波数100Hzの時)
通信方法 Ethernet(100Base-TX)
出力データ 時刻情報、計測データ情報
電源 PoE供給*
IEEE802.3af準拠
消費電力 4W以下
使用条件 周囲温度:-30〜60℃
周囲湿度:95%RH以下
保管条件 周囲温度:-30〜85℃
周囲湿度:95%RH以下
LANコネクタ RJ45
外形寸法 113×90×60mm
防水・防塵構造除く
質量 約600g(標準形)
外被形式 標準形:IP30相当
防水・防塵形:IP67相当

主な用途

構造ヘルスモニタリング

ビル・建物、橋梁、道路、トンネル等の振動診断
詳しい情報はこちら

環境振動計測

道路交通、鉄道、工場/事業所等の環境振動計測



感振記録器

感振センサで計測される加速度データを記録します。

特長
  • 加速度データ一次保存
  • イベント条件に基づいた加速度データ抽出保存
  • 感振センサへの高精度な時刻配信
  • 計測震度、層間変位(注1)計算
    (インフォメーションモニタへの出力)
主な仕様
記録 感振センサからデータ受信・保存
イベントデータ(トリガ値超検出、定時計測、手動計測)記録
イベントデータ保存量 6ヶ月保存
(感振センサ5台、1日10イベント)
時刻同期 NTPサーバ時刻取得
GPS時刻取得(オプション)
感振センサへの時刻配信(センサ間同期誤差1msec以内)
データ送信 サーバへのイベントデータ送信
(サーバ接続時)
出力 計測震度、層間変位
記録媒体 CFカード(32GB)
制御電源 DC5V
消費電力 0.8A以下
外注寸法 210×110×53
質量 650g
使用温度 0℃〜50℃
防水性 なし

注1)建物のある階と、その上階もしくは下階の間に発生する水平方向の相対変位量

インフォメーションモニタ

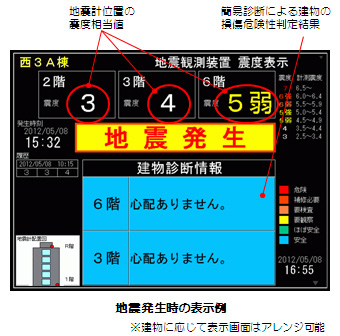

地震発生状況や建物安全性に関する情報を表示します。(PC、POD(注2))

特長

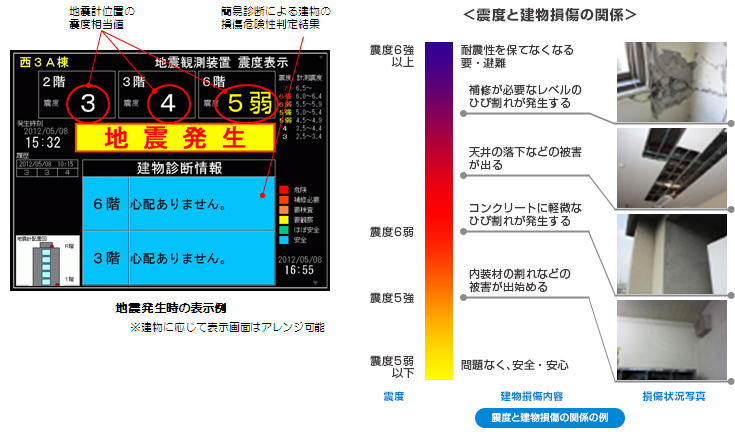

  • 感振記録器で解析した情報(計測震度相当値、層間変位結果)からリアルタイムに建物の揺れの程度(震度相当)と
    建物安全情報を表示します。

注2)POD (Programmable Operation Display) http://www.hakko-elec.co.jp/

「構造ヘルスモニタリング」の詳細はこちら

※「構造ヘルスモニタリング」とは建物や橋・トンネルといった構造物の振動を常時診断し、地震発生時の損傷自動判定や、劣化診断による保全対策を行います。
