高圧遮断器は更新が必要ってご存じですか?高圧遮断器には寿命があります。
高圧遮断器は更新が必要ってご存じですか?

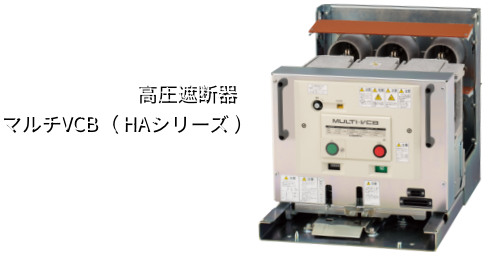

高圧遮断器マルチVCB(HAシリーズ)

保全業務効率化資料
が新たに加わりました。

アンケートに答えて
資料をダウンロード

今だけの限定特典

  • お役立ち資料
    配布中

こんな悩みはありませんか?

ビルや生産工場の電気設備
ご担当者様 / 施設のオーナー様

ビルや生産工場の電気設備、ご担当者様、施設のオーナー様
  • 機器を更新するにも、電気を止めるタイミングがない
  • いつ導入された高圧遮断器なのかを把握できてない
  • 最近担当になったばかりで、誰に相談していいのか分からない
  • 機器も動いてるし、定期的な保守点検をしていない

ひとつでも当てはまる方
ご確認ください!

寿命の迫る高圧遮断器
更新が必要です。

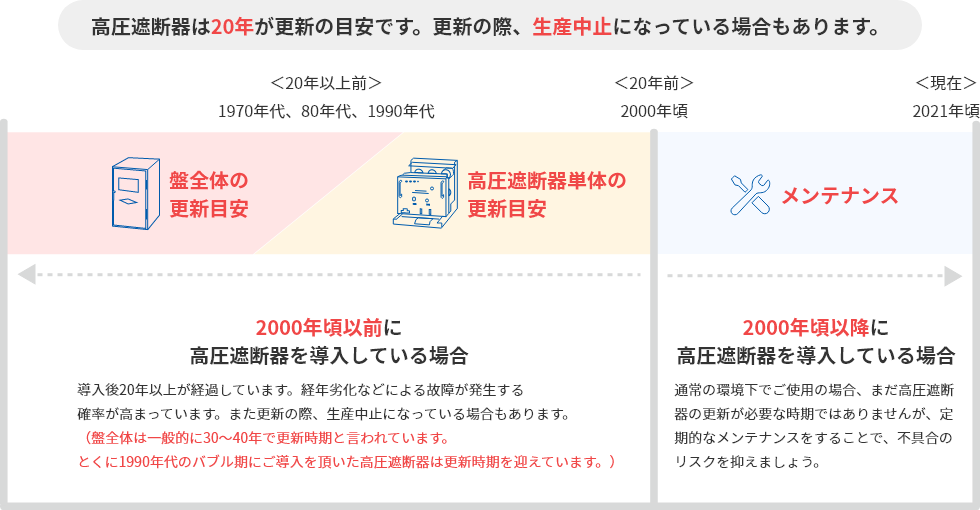

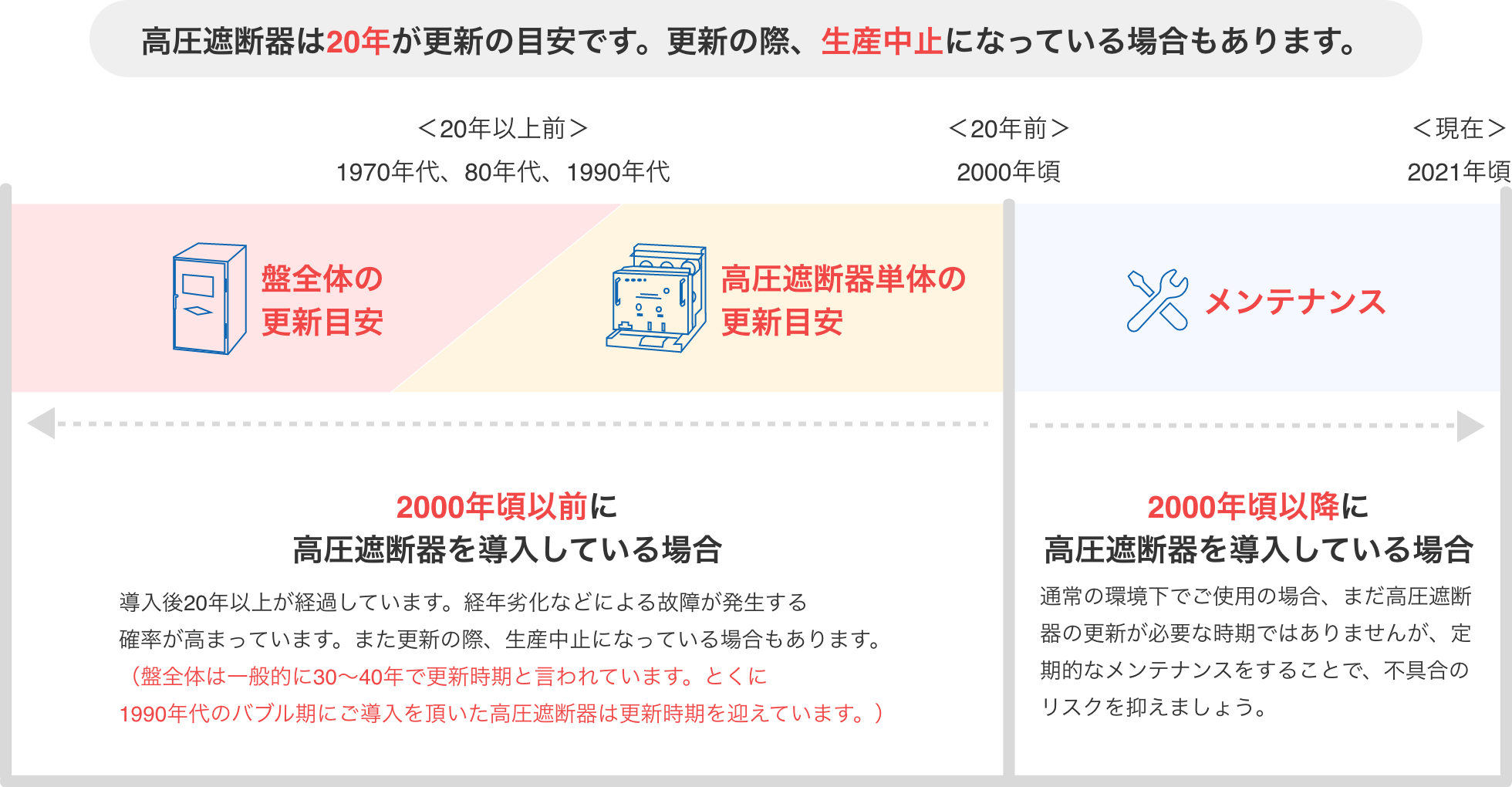

高圧遮断器はご導入から20年以上の時間が経過した際、更新が必要です。

しかし、いざ更新しようとしても、その時には既に生産中止となっている場合も多く
交換作業に莫大な時間と工数が発生する、
または交換が不可能といった事態も起こりうるため、
適切なタイミングでの更新が大切です。

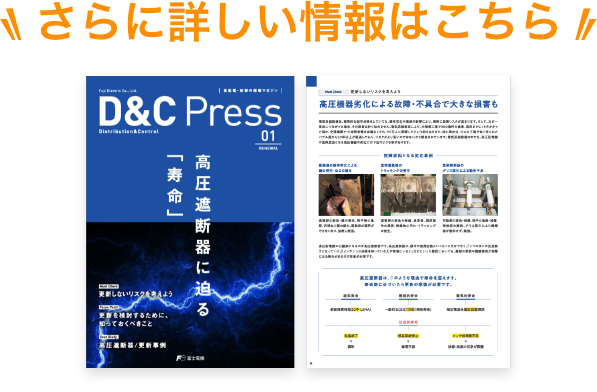

さらに詳しい情報はこちら
高圧遮断器の形式確認方法・更新事例集と新たに保護継電器を使った保全業務効率化資料も合わせて配信中!

高圧遮断器形式確認方法・更新事例集
新たに保護継電器を使った
保全業務効率化資料 も合わせて配信中!

アンケートに答えて
資料をダウンロード

製品の置き換えに関する
技術的なご相談はこちら

048-548-1504

お問い合わせ時に
「高圧遮断器のサイトを見た」
とお伝えください。
平日9:00-12:00/13:00-17:00
(祝・祭日、弊社休業日を除く)

圧遮断器の更新と一緒に考えてみませんか

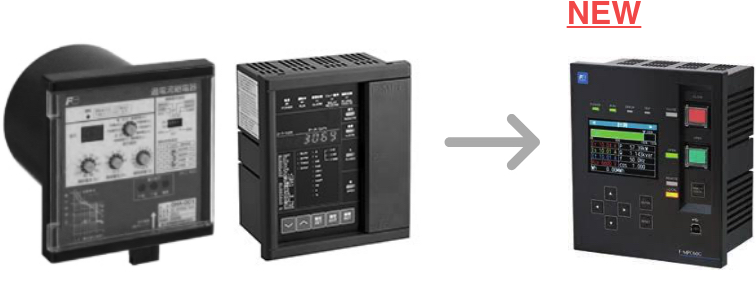

高圧遮断器の更新と一緒に考えませんか?ーF-MPC60Gで高圧受配電設備のスマート化が進みますー

高圧受配電設備の保護・監視・伝送などあらゆる機能をコンパクトで見やすくわかりやすいユニットにまとめた多機能リレー。設備のスマート化と保守の効率アップを実現します。

定期点検をはじめとする保守業務を支援するF-MPC60Gについて
おまとめした資料配信中!!

アンケートに答えて
資料をダウンロード

高圧遮断器だけを更新するなら

「互換形」という選択肢があります。

高圧遮断器には「固定形」と「引出形」があり、
引出形には「互換形」という、高圧遮断器だけの更新に適したタイプがあります。
互換形であれば旧形からの更新が短時間で行えます。詳しくはこちら

高圧遮断器だけを更新するなら「互換形」という選択肢があります。

重大事故が起きる、
その前にご検討ください。

重大事故が起きる、その前にご検討ください。

20年を経過すると、高圧遮断器の故障率が上がります。

故障原因となる劣化事例

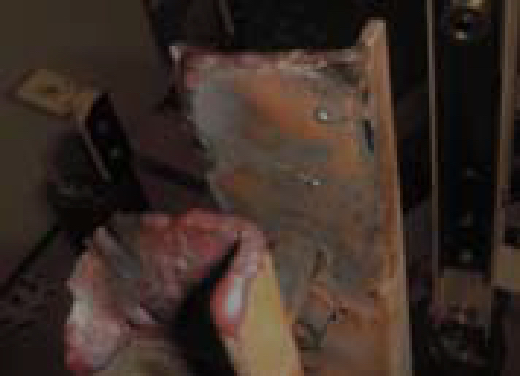

経年劣化による錆の発生・ねじの緩み

経年劣化による錆の発生・ねじの緩み

通電部の変色・錆の発生、碍子部の亀裂汚損ねじ類の緩み。摺動部開閉ができなくなり、加熱し焼損。

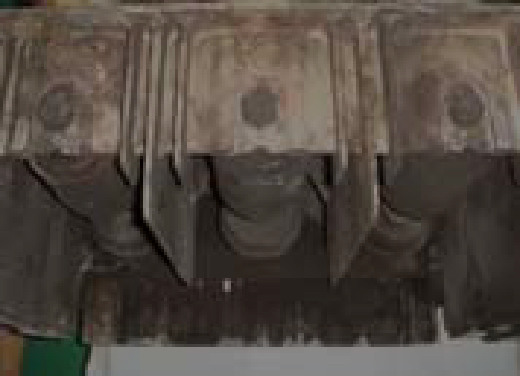

トラッキングの発生

トラッキングの発生

通電部の変色や発錆、異常音、開閉動作の異常、絶縁物に汚れ・トラッキングの発生。

グリス固化による動作不良

グリス固化による動作不良

可動部の変色・発錆、碍子の亀裂・損傷接触部の磨耗。グリス固化により機構部が動作せず、焼損。

「重大事故が起きる、その前に」動画

重大事故が起こるその前に
さらに詳しい情報はこちら
高圧遮断器の形式確認方法・更新事例集と新たに保護継電器を使った保全業務効率化資料も合わせて配信中!

高圧遮断器形式確認方法・更新事例集
新たに保護継電器を使った
保全業務効率化資料 も合わせて配信中!

アンケートに答えて
資料をダウンロード

製品の置き換えに関する
技術的なご相談はこちら

048-548-1504

お問い合わせ時に
「高圧遮断器のサイトを見た」
とお伝えください。
平日9:00-12:00/13:00-17:00
(祝・祭日、弊社休業日を除く)

富士電機機器制御の
新形マルチVCB(HAシリーズ)
更新すると、さまざまなメリットが
あります!

高圧遮断器の更新って、時間がかかるんじゃないの?
互換形なら、更新は短時間で行えます! 高圧遮断器の設置から20年以上の時間が経過したら、機器の更新を実施ください。更新を行う際、交換作業(停電時間)に制限がある場合や配電盤の改造を極力なくしたい場合は、互換形※での更新をおすすめいたします。互換形であれば、更新作業にかかる時間が大幅に削減でき、停電の時間も抑えられるので操業への支障も抑えられます。 ※引出形の高圧遮断器をご採用の場合のみ、互換形を選択することが可能です。固定形の高圧遮断器をご採用の場合は、盤の改造が必要になります。

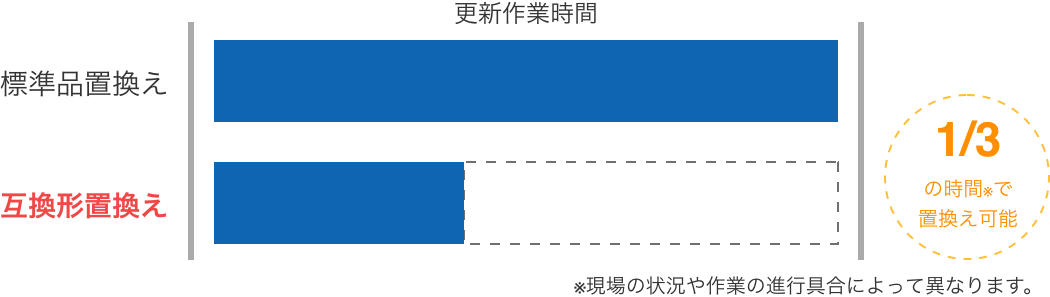

更新作業時間比較
互換形ってなに?

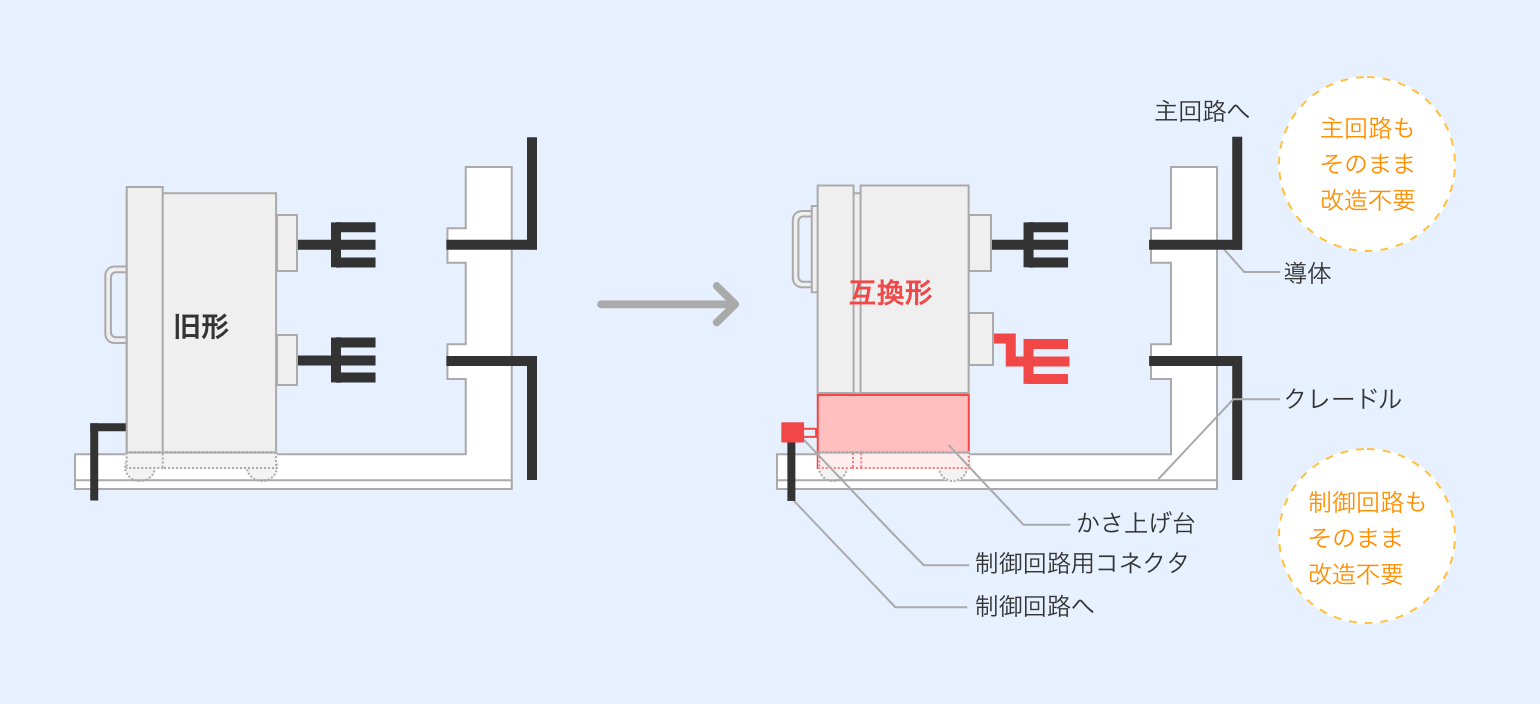

手間を省いて簡単に更新できるのが互換形です。 富士電機機器制御では、約40年にわたってさまざまな機種の高圧遮断器を発売してきました。それらの機種によっては外形や取付・接続寸法など「配電盤との取り合い」が異なる場合があります。そこで、既存設備の古い高圧遮断器を最新機種に更新する際、新旧で取り合いの互換性を有した仕様のものをご用意しています。それが互換形です。既存のクレードルをそのままに、遮断器本体のみを入れ替えることができ、制御回路の配線も中継リード線を介することで、簡単に配線変更をすることが可能です。
旧型から互換型への更新について
交換するとどんなメリットがあるの?
安全性も向上し、点検費用も削減できます。 新形の高圧遮断器には長期間使用によるトラッキング事故に対応した新素材を使用し、塵埃の侵入も配慮したカバーを新たに装備しました。また、注油はフッ素系のグリスの採用により注油期間も3年から6年に倍に引き上げ、電動操作形の注油箇所も19箇所から10箇所に減少するなど点検費用の削減に大きく貢献します。
主回路保護カバー材料変更
さらに詳しい情報はこちら
高圧遮断器の形式確認方法・更新事例集と新たに保護継電器を使った保全業務効率化資料も合わせて配信中!

高圧遮断器形式確認方法・更新事例集
新たに保護継電器を使った
保全業務効率化資料 も合わせて配信中!

アンケートに答えて
資料をダウンロード

製品の置き換えに関する
技術的なご相談はこちら

048-548-1504

お問い合わせ時に
「高圧遮断器のサイトを見た」
とお伝えください。
平日9:00-12:00/13:00-17:00
(祝・祭日、弊社休業日を除く)

マルチVCBシリーズ互換/置換形器
の製品ラインアップ

製造年次 1981〜1992年 1992〜2003年 2003年〜2021年
既設品代表形式
(引出形)
HA12X-M1F1
HA12X-M1F1-N
HA12X-M1F1-NA
HA12X-A1 HA12AX-A1
外観
HA12X-M1F1 HA12X-M1F1-N HA12X-M1F1-NA
HA12X-A1
HA12AX-A1
定格仕様 電圧 3.6/7.2kV
定格電流 400A、600A
定格遮断電流 8kA、12.5kA
据付⽅式 引出形(X、U、Y)
更新時の
ご選定
置換製品 置換形での更新
(VCB本体、クレードル、中継リード線が同梱されます)
互換形での更新
(VCB本体、中継リード線が同梱されます)
ご注文時の
指定方法
現行品形式末尾:Z13(既存品の操作方式がAC操作の場合)
Z25(既存品の操作方式がDC操作の場合)
現行品形式末尾:Z61、Z62
Z61:補助接点数2a+2b
Z62:補助接点数5a+5b
(中継リード線が同梱されます)
現行品形式末尾:Z63
(既設品との外部コネクタに互換性があり、中継リード線不要。標準付属品の外部リード線コネクタにより制御線の配線可能。)
特⻑
  • 中継リード線により、制御線の配線し直し不要
  • クレードル取付互換あり
  • VCB本体のみの入替により作業時間短縮
  • インターロック、主回路端子位置互換あり
  • シャッター操作片位置互換あり
  • 中継リード線により、制御線の配線し直し不要
  • 既設品に特殊仕様が含まれる場合は、別途弊社営業までお問い合わせください。
  • Auto.Vシリーズの置換/互換形器は上記とは異なります。別途弊社営業までお問い合わせください。
さらに詳しい情報はこちら
高圧遮断器の形式確認方法・更新事例集と新たに保護継電器を使った保全業務効率化資料も合わせて配信中!

高圧遮断器形式確認方法・更新事例集
新たに保護継電器を使った
保全業務効率化資料 も合わせて配信中!

アンケートに答えて
資料をダウンロード

製品の置き換えに関する
技術的なご相談はこちら

048-548-1504

お問い合わせ時に
「高圧遮断器のサイトを見た」
とお伝えください。
平日9:00-12:00/13:00-17:00
(祝・祭日、弊社休業日を除く)
