新旧比較

お使いの従来品と、
比べてみてください。

SC-4-0
従来品
SC18XA
新製品

正面図は寸法を正確に比較しておりません。
寸法については外形寸法データを参照ください。

検索結果

新製品

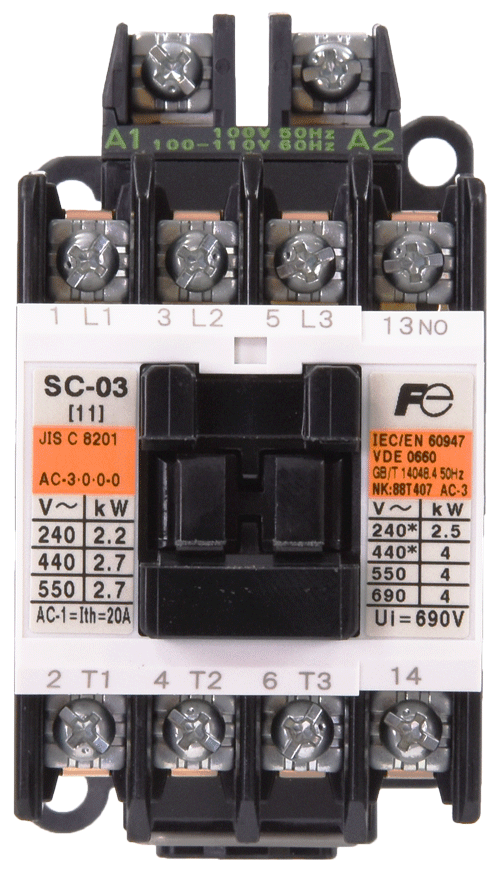

形式 SC-03 SC09X

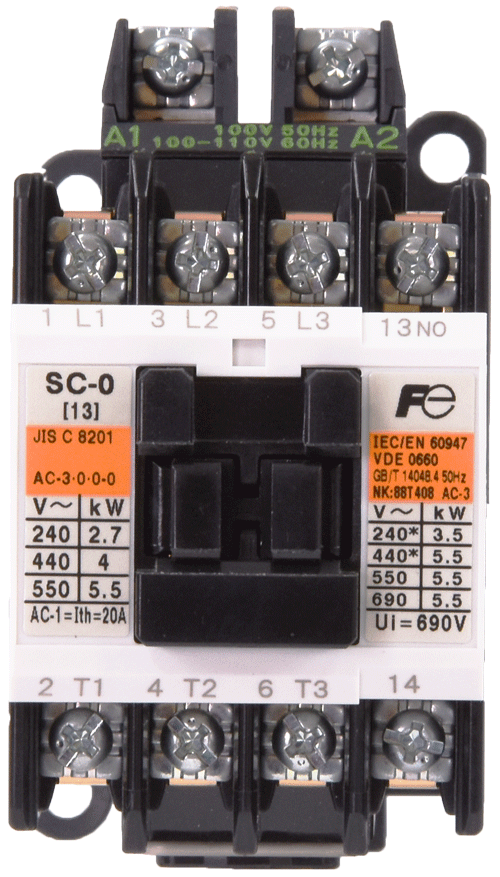

外観 SC-03 SC09X

互換性 - 外形寸法:〇
ねじ取付寸法:◎
端子ねじサイズ:◎
補助接点構成:◎
性能:〇

◎:互換性あり
〇:相違はほぼ無し・上位互換
×:互換性なし・大きな変更点あり

JIS定格[A]

AC-3, AC-3e, 200-240V

11 11
開放熱電流(定格通電電流)[A] 20 20
主端子ねじサイズ M3.5 M3.5
補助接点構成

(“1NO, 1NC”は1NOもしくは1NCを示す)

1NO, 1NC

(1a, 1b)

1NO, 1NC

(1a, 1b)

耐久性[万回] 電気的

AC-3, AC-3e, 220V

200 200
機械的 1000 1000
電磁石容量 AC操作品[VA]

200V 50Hz

投入 90 66
保持 9 7.2
DC操作品[W]

( )は低消費タイプ

投入 7 3.9(2.4)
保持 7 3.9(2.4)
外形寸法

幅×縦×奥行[mm]

AC操作品 43×81×80 43×80×78
DC操作品 43×81×107 43×80×96
備考 - -
新製品

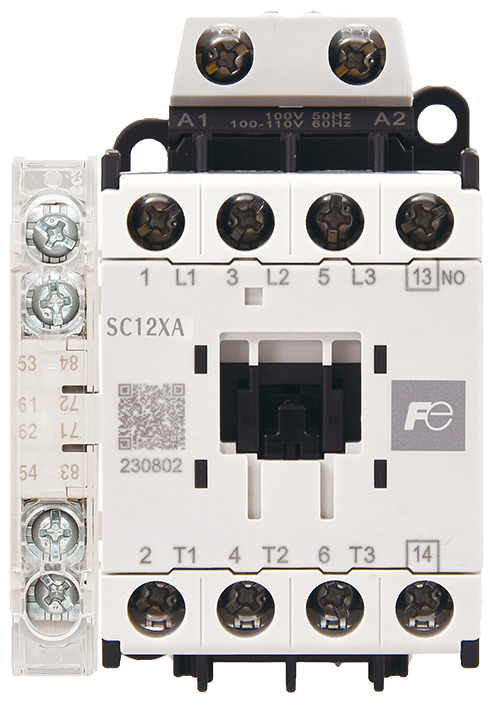

形式 SC-0 SC12X

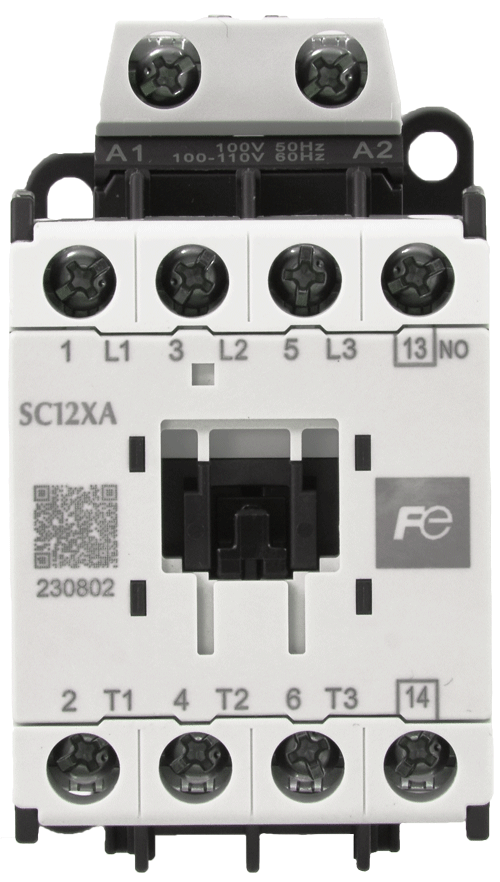

外観 SC-0 SC12X

互換性 - 外形寸法:〇
ねじ取付寸法:◎
端子ねじサイズ:◎
補助接点構成:◎
性能:〇

◎:互換性あり
〇:相違はほぼ無し・上位互換
×:互換性なし・大きな変更点あり

JIS定格[A]

AC-3, AC-3e, 200-240V

13 13
開放熱電流(定格通電電流)[A] 20 20
主端子ねじサイズ M3.5 M3.5
補助接点構成

(“1NO, 1NC”は1NOもしくは1NCを示す)

1NO, 1NC

(1a, 1b)

1NO, 1NC

(1a, 1b)

耐久性[万回] 電気的

AC-3, AC-3e, 220V

200 200
機械的 1000 1000
電磁石容量 AC操作品[VA]

200V 50Hz

投入 90 66
保持 9 7.2
DC操作品[W]

( )は低消費タイプ

投入 7 3.9(2.4)
保持 7 3.9(2.4)
外形寸法

幅×縦×奥行[mm]

AC操作品 43×81×80 43×80×78
DC操作品 43×81×107 43×80×96
備考 - -
新製品
形式 SC-05 SC12X+SZ3AS1(サイドオン) SC12X+SZ3A11(ヘッドオン)

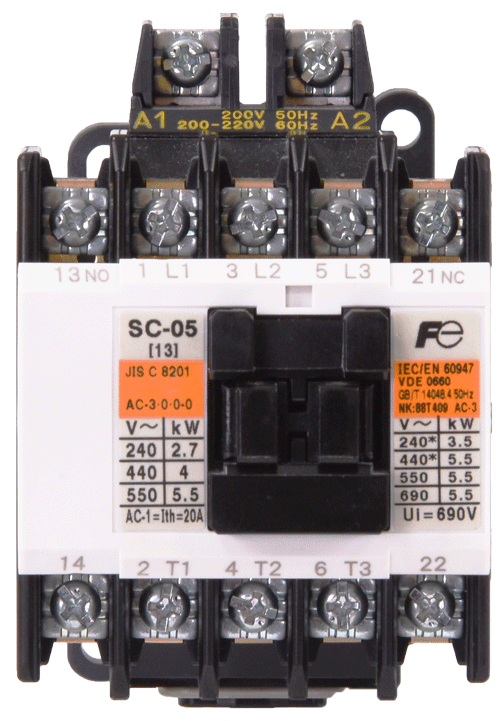

外観 SC-05 SC12X+SZ3AS1(サイドオン)

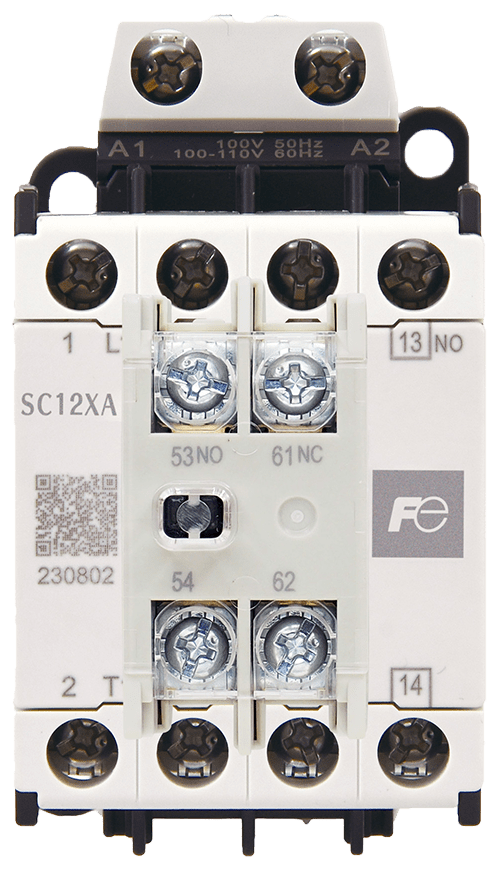

SC12X+SZ3A11(ヘッドオン)

互換性 - 外形寸法:◎
ねじ取付寸法:◎
端子ねじサイズ:◎
補助接点構成:〇
性能:〇

◎:互換性あり
〇:相違はほぼ無し・上位互換
×:互換性なし・大きな変更点あり

外形寸法:×
ねじ取付寸法:◎
端子ねじサイズ:◎
補助接点構成:〇
性能:〇

◎:互換性あり
〇:相違はほぼ無し・上位互換
×:互換性なし・大きな変更点あり

JIS定格[A]

AC-3, AC-3e, 200-240V

13 13 13
開放熱電流(定格通電電流)[A] 20 20 20
主端子ねじサイズ M3.5 M3.5 M3.5
補助接点構成

(“1NO, 1NC”は1NOもしくは1NCを示す)

2NO, 1NO+1NC, 2NC

(2a, 1a1b, 2b)

2NO+1NC, 1NO+2NC

(2a1b, 1a2b)

2NO+1NC, 1NO+2NC

(2a1b, 1a2b)

耐久性[万回] 電気的

AC-3, AC-3e, 220V

200 200 200
機械的 1000 1000 1000
電磁石容量 AC操作品[VA]

200V 50Hz

投入 90 66 66
保持 9 7.2 7.2
DC操作品[W]

( )は低消費タイプ

投入 7 3.9(2.4) 3.9(2.4)
保持 7 3.9(2.4) 3.9(2.4)
外形寸法

幅×縦×奥行[mm]

AC操作品 53×81×80 53×80×78 43×80×111
DC操作品 53×81×107 53×80×96 43×80×129
備考 - 端子番号・端子配列が変更となります。
新製品

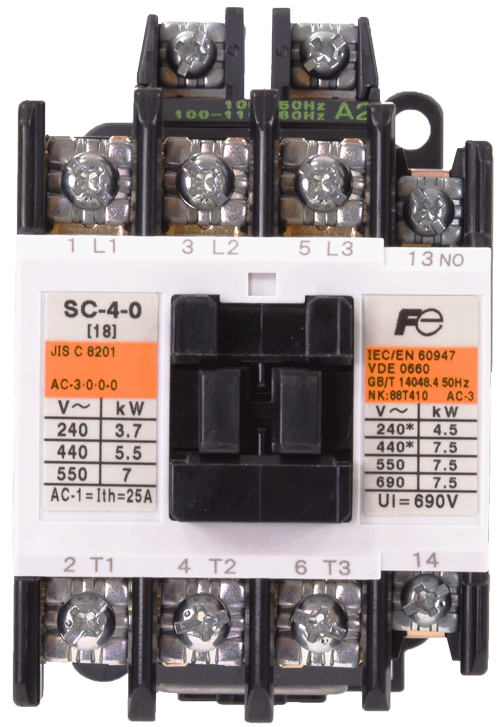

形式 SC-4-0 SC18X

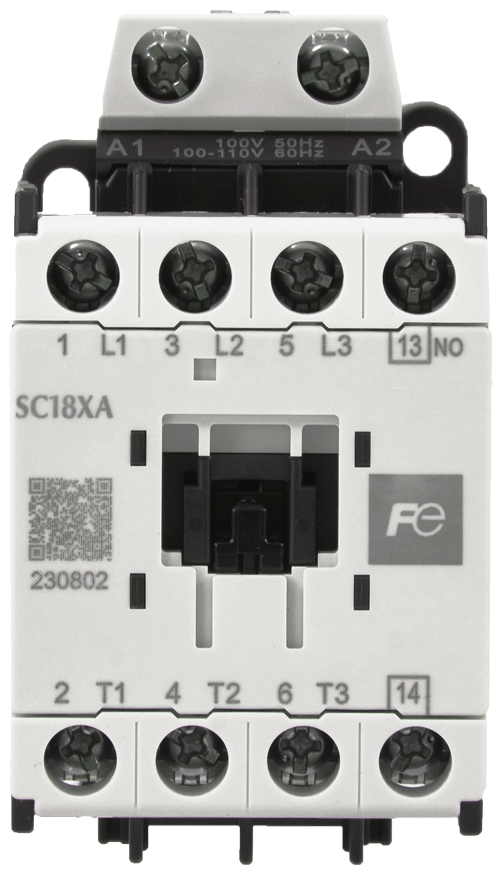

外観 SC-4-0 SC18X

互換性 - 外形寸法:×
ねじ取付寸法:◎
端子ねじサイズ:×
補助接点構成:◎
性能:〇

◎:互換性あり
〇:相違はほぼ無し・上位互換
×:互換性なし・大きな変更点あり

JIS定格[A]

AC-3, AC-3e, 200-240V

18 18
開放熱電流(定格通電電流)[A] 25 25
主端子ねじサイズ M4 M3.5
補助接点構成

(“1NO, 1NC”は1NOもしくは1NCを示す)

1NO, 1NC

(1a, 1b)

1NO, 1NC

(1a, 1b)

耐久性[万回] 電気的

AC-3, AC-3e, 220V

150 150
機械的 1000 1000
電磁石容量 AC操作品[VA]

200V 50Hz

投入 90 66
保持 9 7.2
DC操作品[W]

( )は低消費タイプ

投入 7 3.9(2.4)
保持 7 3.9(2.4)
外形寸法

幅×縦×奥行[mm]

AC操作品 53×81×81 43×80×78
DC操作品 53×81×108 43×80×96
備考 - -

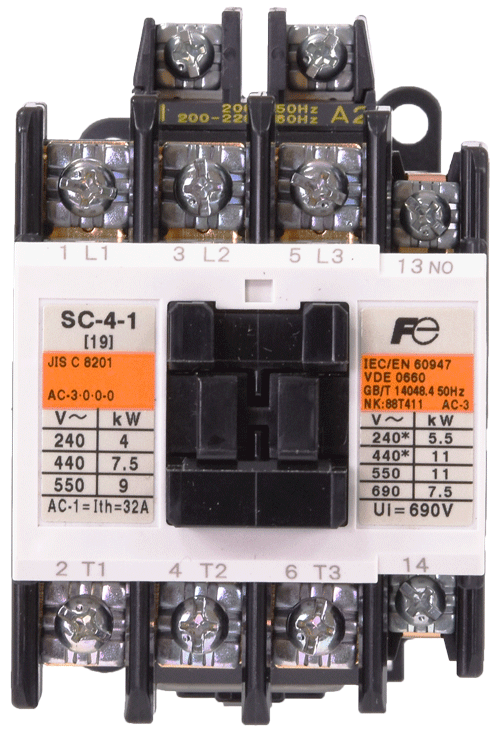

新製品

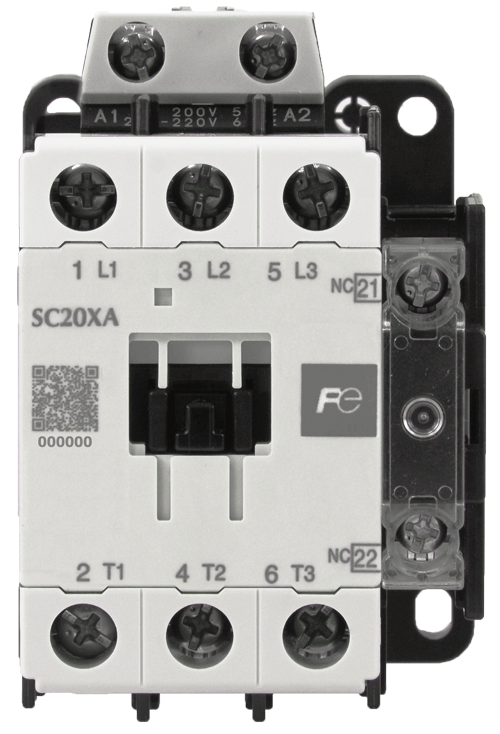

形式 SC-4-1 SC20X
外観 SC-4-1 SC20X

互換性 - 外形寸法:◎
ねじ取付寸法:◎
端子ねじサイズ:◎
補助接点構成:◎
性能:〇

◎:互換性あり
〇:相違はほぼ無し・上位互換
×:互換性なし・大きな変更点あり

JIS定格[A]

AC-3, AC-3e, 200-240V

19 20
開放熱電流(定格通電電流)[A] 32 32
主端子ねじサイズ M4 M4
補助接点構成

(“1NO, 1NC”は1NOもしくは1NCを示す)

1NO, 1NC

(1a, 1b)

1NO, 1NC

(1a, 1b)

耐久性[万回] 電気的

AC-3, AC-3e, 220V

200 200
機械的 1000 1000
電磁石容量 AC操作品[VA]

200V 50Hz

投入 90 90
保持 9 9
DC操作品[W]

( )は低消費タイプ

投入 7 4.6(2.4)
保持 7 4.6(2.4)
外形寸法

幅×縦×奥行[mm]

AC操作品 53×81×81 53×80×82
DC操作品 53×81×108 53×80×108
備考 - -

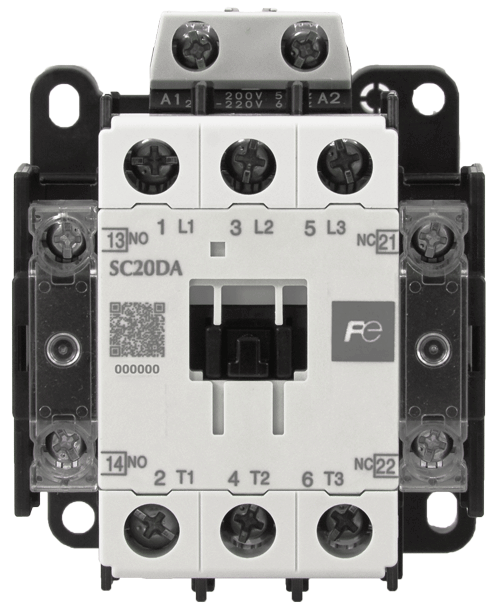

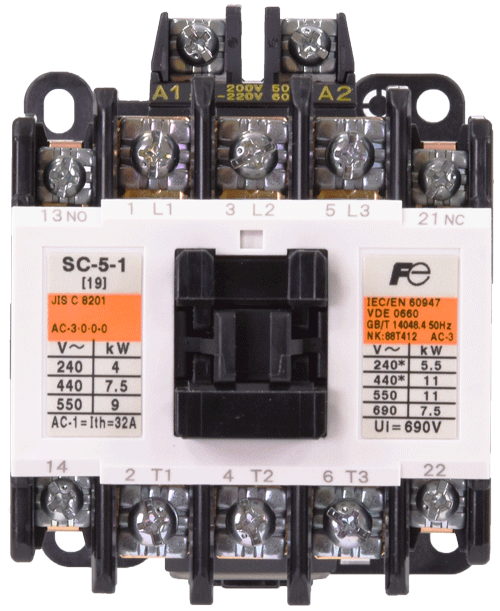

新製品
形式 SC-5-1 SC20D
外観 SC-5-1 SC20D

互換性 - 外形寸法:◎
ねじ取付寸法:◎
端子ねじサイズ:◎
補助接点構成:◎*1
性能:〇

◎:互換性あり
〇:相違はほぼ無し・上位互換
×:互換性なし・大きな変更点あり

JIS定格[A]

AC-3, AC-3e, 200-240V

19 20
開放熱電流(定格通電電流)[A] 32 32
主端子ねじサイズ M4 M4
補助接点構成

(“1NO, 1NC”は1NOもしくは1NCを示す)

2NO, 1NO+1NC, 2NC

(2a, 1a1b, 2b)

2NO, 1NO+1NC, 2NC

(2a, 1a1b, 2b)

耐久性[万回] 電気的

AC-3, AC-3e, 220V

200 200
機械的 1000 1000
電磁石容量 AC操作品[VA]

200V 50Hz

投入 90 90
保持 9 9
DC操作品[W]

( )は低消費タイプ

投入 7 4.6(2.4)
保持 7 4.6(2.4)
外形寸法

幅×縦×奥行[mm]

AC操作品 64×81×81 64×80×82
DC操作品 64×81×108 64×80×108
備考 - *1:2NO+2NC(2a2b)をご使用になる
場合は機種カタログをご参照ください。
新製品

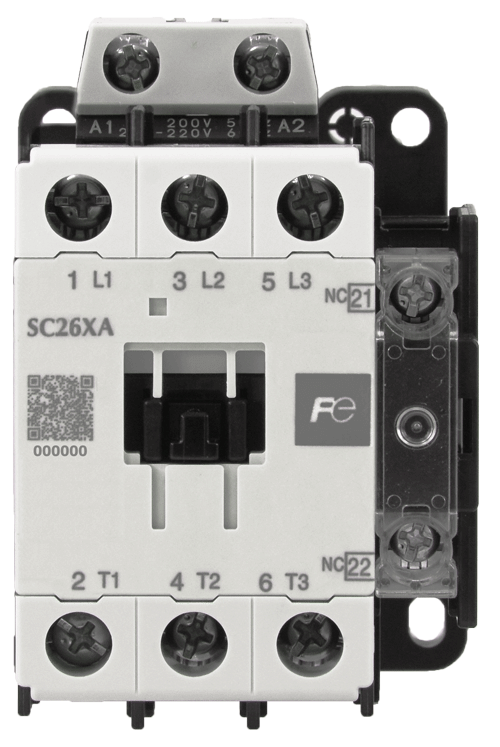

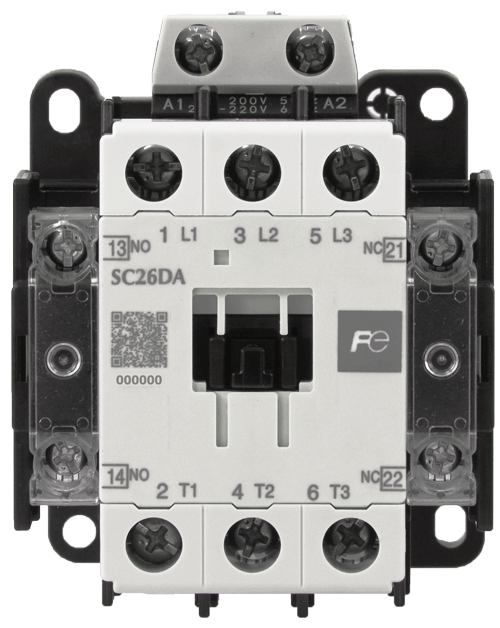

形式 SC-N1 SC26X SC26D

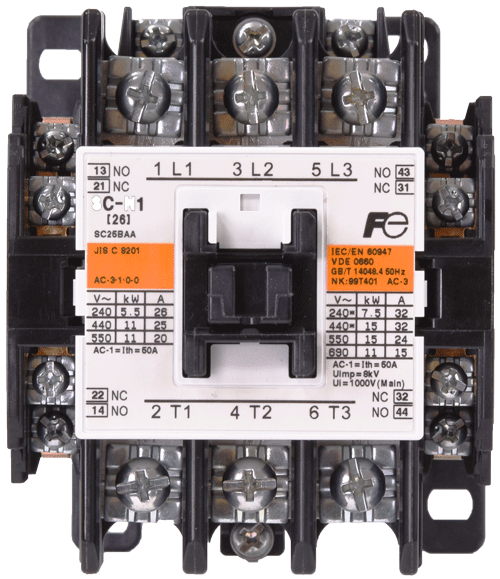

外観 SC-N1 SC26X

SC26D

互換性 - 外形寸法:×
ねじ取付寸法:〇*2
端子ねじサイズ:×
補助接点構成:×
性能:〇

◎:互換性あり
〇:相違はほぼ無し・上位互換
×:互換性なし・大きな変更点あり

外形寸法:×
ねじ取付寸法:〇*2
端子ねじサイズ:×
補助接点構成:×
性能:〇

◎:互換性あり
〇:相違はほぼ無し・上位互換
×:互換性なし・大きな変更点あり

JIS定格[A]

AC-3, AC-3e, 200-240V

26 26 26
開放熱電流(定格通電電流)[A] 50 50 50
主端子ねじサイズ M5 M4 M4
補助接点構成

(“1NO, 1NC”は1NOもしくは1NCを示す)

2NO+2NC

(2a2b)

1NO, 1NC

(1a, 1b)

2NO, 1NO+1NC, 2NC

(2a, 1a1b, 2b)

耐久性[万回] 電気的

AC-3, AC-3e, 220V

200 200 200
機械的 1000 1000 1000
電磁石容量 AC操作品[VA]

200V 50Hz

投入 120 90 90
保持 12.7 9 9
DC操作品[W]

( )は低消費タイプ

投入 9 4.6(2.4) 4.6(2.4)
保持 9 4.6(2.4) 4.6(2.4)
外形寸法

幅×縦×奥行[mm]

AC操作品 74×87×96 53×80×82 64×80×82
DC操作品 74×87×122 53×80×108 64×80×108
備考 - *2:アダプタプレート(SZ3AP26D)をご使用ください。

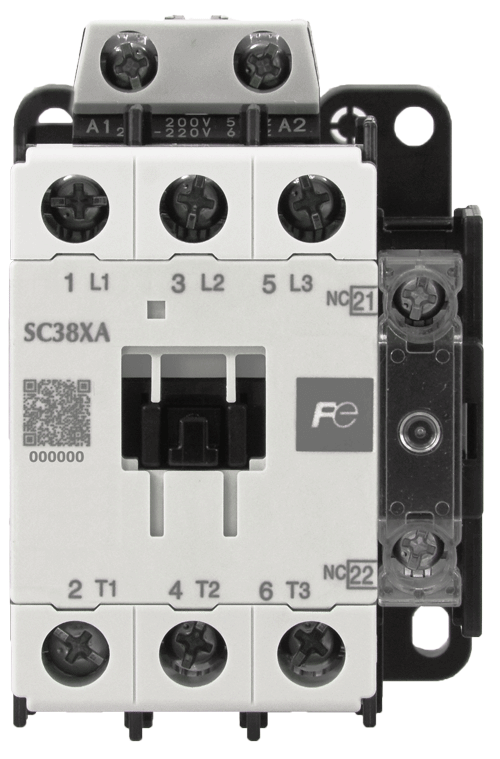

新製品

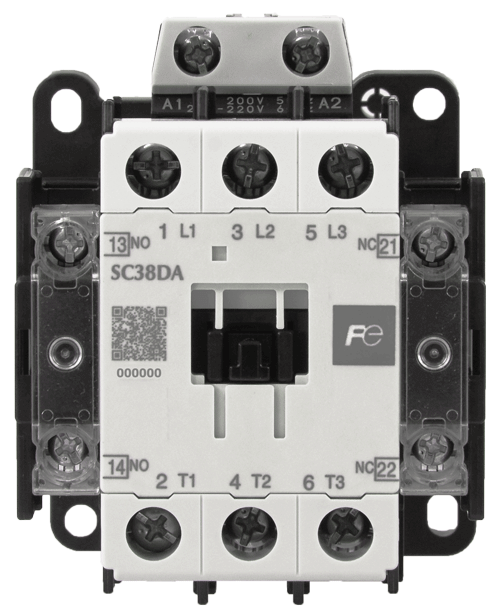

形式 SC-N2 SC38X SC38D

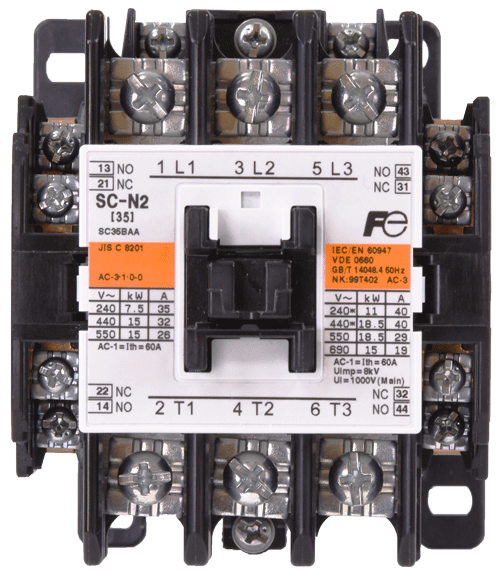

外観 SC-N2 SC38X

SC38D

互換性 - 外形寸法:×
ねじ取付寸法:〇*3
端子ねじサイズ:×
補助接点構成:×
性能:〇

◎:互換性あり
〇:相違はほぼ無し・上位互換
×:互換性なし・大きな変更点あり

外形寸法:×
ねじ取付寸法:〇*3
端子ねじサイズ:×
補助接点構成:×
性能:〇

◎:互換性あり
〇:相違はほぼ無し・上位互換
×:互換性なし・大きな変更点あり

JIS定格[A]

AC-3, AC-3e, 200-240V

35 35 35
開放熱電流(定格通電電流)[A] 60 50 50
主端子ねじサイズ M5 M4 M4
補助接点構成

(“1NO, 1NC”は1NOもしくは1NCを示す)

2NO+2NC

(2a2b)

1NO, 1NC

(1a, 1b)

2NO, 1NO+1NC, 2NC

(2a, 1a1b, 2b)

耐久性[万回] 電気的

AC-3, AC-3e, 220V

200 200 200
機械的 1000 1000 1000
電磁石容量 AC操作品[VA]

200V 50Hz

投入 120 90 90
保持 12.7 9 9
DC操作品[W]

( )は低消費タイプ

投入 9 4.6(2.4) 4.6(2.4)
保持 9 4.6(2.4) 4.6(2.4)
外形寸法

幅×縦×奥行[mm]

AC操作品 74×87×96 53×80×82 64×80×82
DC操作品 74×87×122 53×80×108 64×80×108
備考 - *3:アダプタプレート(SZ3AP26D)をご使用ください。

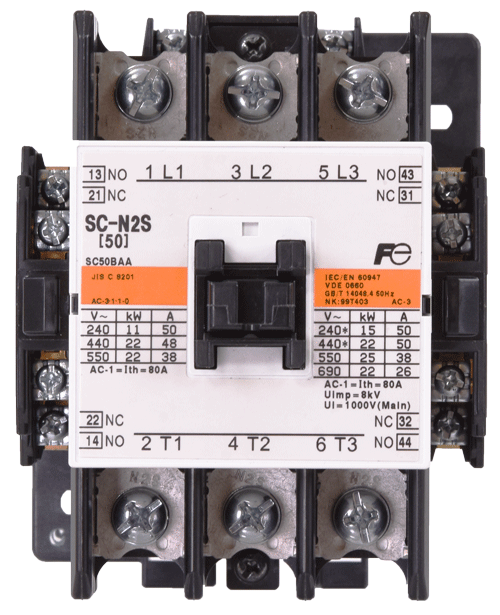

新製品
形式 SC-N2S SC50X

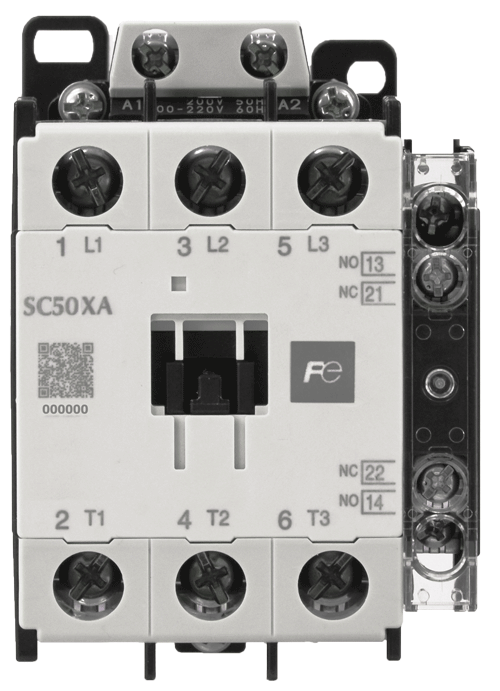

外観 SC-N2S SC50X

互換性 - 外形寸法:×
ねじ取付寸法:〇*4
端子ねじサイズ:×
補助接点構成:×
性能:〇

◎:互換性あり
〇:相違はほぼ無し・上位互換
×:互換性なし・大きな変更点あり

JIS定格[A]

AC-3, AC-3e, 200-240V

50 50
開放熱電流(定格通電電流)[A] 80 80
主端子ねじサイズ M6 M5
補助接点構成

(“1NO, 1NC”は1NOもしくは1NCを示す)

2NO+2NC

(2a2b)

1NO+1NC

(1a1b)

耐久性[万回] 電気的

AC-3, AC-3e, 220V

200 200
機械的 500 500
電磁石容量 AC操作品[VA]

200V 50Hz

投入 180 120
保持 13.3 12.7
DC操作品[W]

( )は低消費タイプ

投入 12 7.5
保持 12 7.5
外形寸法

幅×縦×奥行[mm]

AC操作品 88×110×111 64×89×93
DC操作品 88×110×130 64×89×125
備考 - *4:アダプタプレート(SZ3AP50X)を
ご使用ください。
新製品

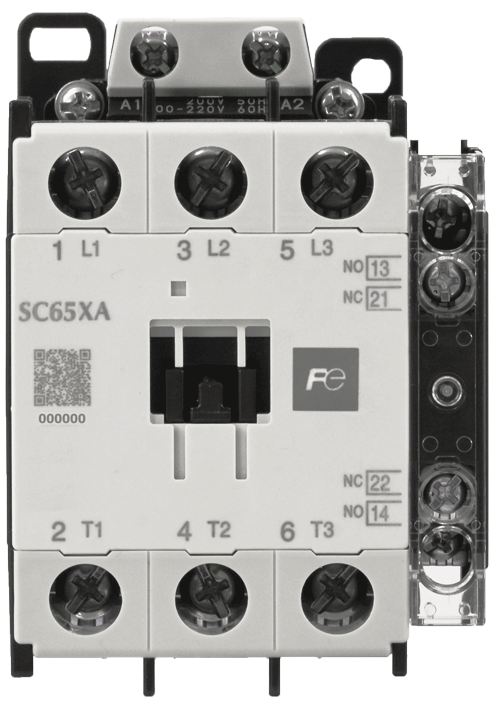

形式 SC-N3 SC65X
外観 SC-N3 SC65X

互換性 - 外形寸法:×
ねじ取付寸法:〇*5
端子ねじサイズ:×
補助接点構成:×
性能:〇

◎:互換性あり
〇:相違はほぼ無し・上位互換
×:互換性なし・大きな変更点あり

JIS定格[A]

AC-3, AC-3e, 200-240V

65 65
開放熱電流(定格通電電流)[A] 100 80
主端子ねじサイズ M6 M5
補助接点構成

(“1NO, 1NC”は1NOもしくは1NCを示す)

2NO+2NC

(2a2b)

1NO+1NC

(1a1b)

耐久性[万回] 電気的

AC-3, AC-3e, 220V

200 130
機械的 500 500
電磁石容量 AC操作品[VA]

200V 50Hz

投入 180 120
保持 13.3 12.7
DC操作品[W]

( )は低消費タイプ

投入 12 7.5
保持 12 7.5
外形寸法

幅×縦×奥行[mm]

AC操作品 88×110×111 64×89×93
DC操作品 88×110×130 64×89×125
備考 - *5:アダプタプレート(SZ3AP50X)を
ご使用ください。

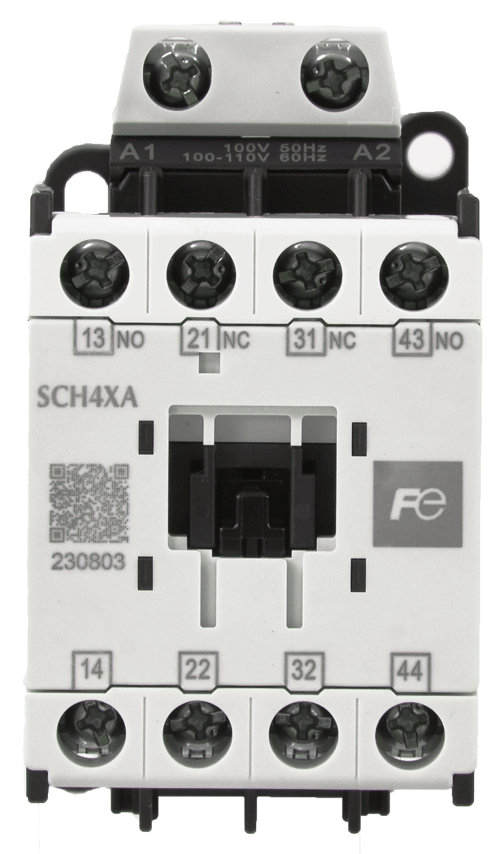

新製品

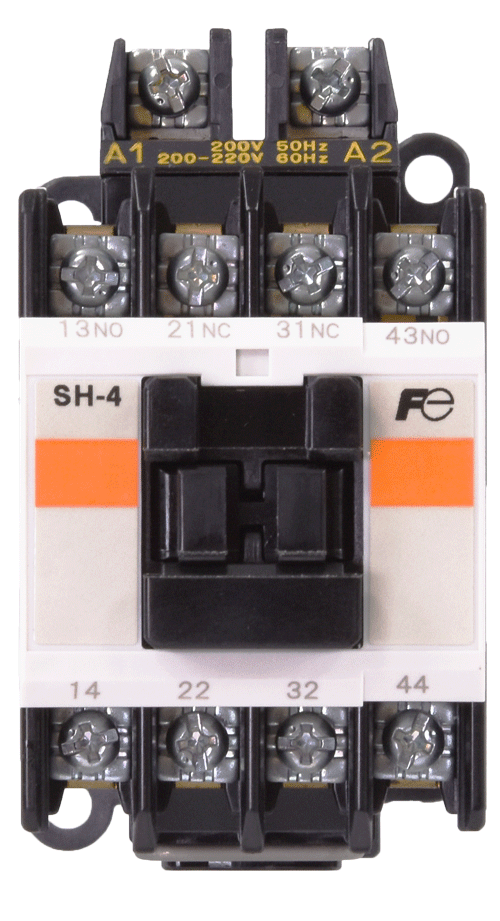

形式 SH-4 SCH4X
外観 SH-4 SCH4X
開放熱電流(定格通電電流)[A] 10 10
最小使用電圧 DC5V DC5V
最小使用電流 3mA 3mA
端子ねじサイズ M3.5 M3.5
補助接点構成

(“1NO, 1NC”は1NOもしくは1NCを示す)

標準コイル 4NO, 3NO+1NC, 2NO+2NC

(4a, 3a1b, 2a2b)

4NO, 3NO+1NC, 2NO+2NC

(4a, 3a1b, 2a2b)

低消費コイル - -
最大補助接点数

(本体+追加補助)

標準コイル 8(4+4) 8(4+4)
低消費コイル - 6(4+2)
耐久性[万回] 機械的 1000 1000
電磁石容量 AC操作品[VA]

200V 50Hz

投入 90 66
保持 9 7.2
DC操作品[W]

( )は低消費タイプ

投入 7 3.9(2.4)
保持 7 3.9(2.4)
外形寸法

幅×縦×奥行[mm]

AC操作品 43×81×80 43×80×78
DC操作品 43×81×107 43×80×96
備考 - -
新製品

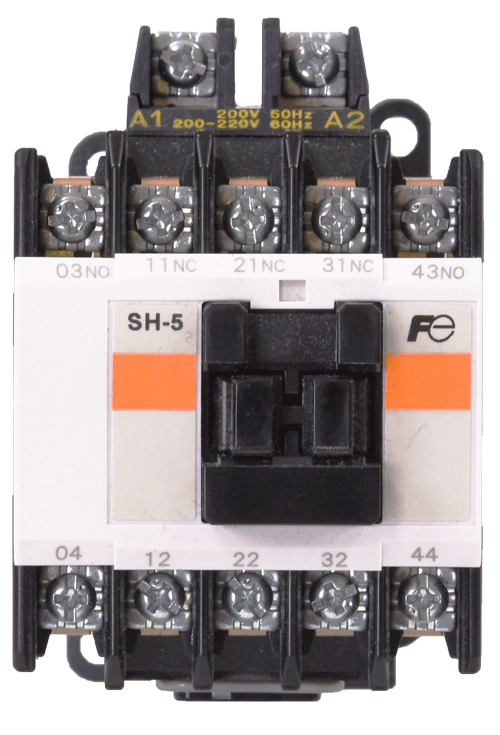

形式 SH-5 SCH4X+ヘッドオン SCH4X+サイドオン
外観 SH-5 SCH4X+ヘッドオン SCH4X+サイドオン
開放熱電流(定格通電電流)[A] 10 10 10
最小使用電圧 DC5V DC5V DC5V
最小使用電流 3mA 3mA 3mA
端子ねじサイズ M3.5 M3.5 M3.5
補助接点構成

(“1NO, 1NC”は1NOもしくは1NCを示す)

標準コイル 5NO, 4NO+1NC, 3NO+2NC,
2NO+3NC, 1NO+4NC, 5NC

(5a, 4a1b, 3a2b, 2a3b, 1a4b, 5b)

8NO, 7N1+1NC, 6NO+2NC,
5NO+3NC, 4NO+4NC,
6NO, 5NO+1NC, 4NO+2NC,
3NO+3NC, 2NO+4NC

(8a, 7a1b, 6a2b, 5a3b, 4a4b,
6a, 5a1b, 4a2b, 3a3b, 2a4b)

6NO+2NC, 5NO+3NC, 4NO+4NC

(6a2b, 5a3b, 4a4b) ※1

5NO+1NC, 4NO+2NC, 3NO+3NC

(5a1b, 4a2b, 3a3b) ※2

低消費コイル - 6NO, 5NO+1NC, 4NO+2NC,
3NO+3NC, 2NO+4NC

(6a, 5a1b, 4a2b, 3a3b, 2a4b)

5NO+1NC, 4NO+2NC, 3NO+3NC

(5a1b, 4a2b, 3a3b)

最大補助接点数

(本体+追加補助)

標準コイル 9(5+4) 8(4+5) 8(4+4)
低消費コイル - 6(4+3) 6(4+2)
耐久性[万回] 機械的 1000 1000 1000
電磁石容量 AC操作品[VA]

200V 50Hz

投入 90 66 66
保持 9 7.2 7.2
DC操作品[W]

( )は低消費タイプ

投入 7 3.9(2.4) 3.9(2.4)
保持 7 3.9(2.4) 3.9(2.4)
外形寸法

幅×縦×奥行[mm]

AC操作品 53×81×80 43×80×111 53×80×78 ※1
64×80×78 ※2
DC操作品 53×81×107 43×80×129 53×80×96 ※1
64×80×96 ※2
備考 - 端子番号・端子配列が変更となります。 端子番号・端子配列が変更となります。
※1 補助接点ユニットを2つ追加した場合
※2 補助接点ユニットを1つ追加した場合

新製品の互換品一覧を下記よりダウンロードできます

互換品一覧
