外形寸法図

外形寸法図(ベーシックタイプ,EMCフィルタ内蔵タイプ,直流リアクトル内蔵タイプ)

●インバータ本体 図A
インバータ本体 図A

●インバータ本体 図B
インバータ本体 図B
●インバータ本体 図C
インバータ本体 図C

●インバータ本体 図D
インバータ本体 図D
●インバータ本体 図E
インバータ本体 図E

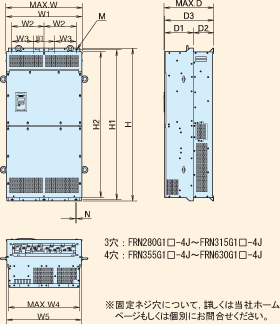

●インバータ本体 図F
インバータ本体 図F

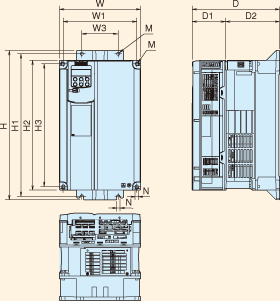

●インバータ本体 図G
インバータ本体 図G

●インバータ本体 図H
インバータ本体 図H
●ベーシックタイプ,EMCフィルタ内蔵タイプ
電源系列 インバータ形式 図番 本体外形寸法
W W1 W2 W3 W4 W5 H H1 H2 D D1 D2 D3 M N
3相
200V
FRN0.4G1□-2J A 110 - - - - - 260 - - 132 111 19 - 2×φ6 6
FRN0.75G1□-2J A 145 113 32 -
FRN1.5G1□-2J B 150
FRN2.2G1□-2J B
FRN3.7G1□-2J B
FRN5.5G1□-2J C 220 195 105 90 - 2×φ10 10
FRN7.5G1□-2J C
FRN11G1□-2J C
FRN15G1□-2J D 250 400 -
FRN18.5G1□-2J D
FRN22G1□-2J D
FRN30G1□-2J E 326.2 320 240 310.2 304 550 530 500 261.3 115 140 255 2×φ10 10
FRN37G1□-2J E 361.2 355 275 345.2 339 615 595 565 276.3 155 270
FRN45G1□-2J E 740 720 690
FRN55G1□-2J E
FRN75G1□-2J E 535.8 530 430 506.4 500.6 750 688.7 291.3 145 140 285 2×φ15 15
FRN90G1□-2J E 686.4 680 - 290 656.4 650.6 880 850 819.5 366.3 180 180 360 3×φ15
3相
400V
FRN0.4G1□-4J A 110 - - - - - 260 - - 132 111 19 - 2×φ6 6
FRN0.75G1□-4J A 145 113 32 -
FRN1.5G1□-4J B 150
FRN2.2G1□-4J B
FRN3.7G1□-4J B
FRN5.5G1□-4J C 220 195 105 90 - 2×φ10 10
FRN7.5G1□-4J C
FRN11G1□-4J C
FRN15G1□-4J D 250 400 -
FRN18.5G1□-4J D
FRN22G1□-4J D
FRN30G1□-4J E 326.2 320 240 310.2 304 550 530 500 261.3 115 140 255 2×φ10 10
FRN37G1□-4J E
FRN45G1□-4J E 361.2 355 275 345.2 339 615 595 565 276.3 155 270
FRN55G1□-4J E 675 655 625
FRN75G1□-4J E 740 720 690
FRN90G1□-4J E 536.4 530 430 506.4 500.6 710 678.7 321.3 135 180 315 2×φ15 15
FRN110G1□-4J E
FRN132G1□-4J E 1000 970 939.5 366.3 180 360
FRN160G1□-4J E
FRN200G1□-4J E 686.4 680 - 290 656.4 650.6 3×φ15
FRN220G1□-4J E
FRN280G1□-4J F 290 - 659 653 1400 1370 1330 445.5 260 440
FRN315G1□-4J F
FRN355G1□-4J F 886.4 880 - 260 859.1 853 446.3 4×φ15
FRN400G1□-4J F
FRN500G1□-4J F 1006 1000 300 972 966 1550 1520 1480 505.9 313.2 186.8 500
FRN630G1□-4J F
●直流リアクトル内蔵タイプ
電源系列 インバータ形式 図番 本体外形寸法
W W1 W2 W3 W4 W5 H H1 H2 H3 D D1 D2 D3 M N
3相
200V
FRN5.5G1H-2J G 220 196 - 106 - - 320 298 260 238 270 103.5 166.5 - 2×φ10 10
FRN7.5G1H-2J G
FRN11G1H-2J G
FRN15G1H-2J H 250 226 112 460 440 400 378 270
FRN18.5G1H-2J H
FRN22G1H-2J H
FRN30G1H-2J E 326.2 320 240 - 310.2 304 550 530 500 - 261.3 115 140 255
FRN37G1H-2J E
FRN45G1H-2J E 361.2 355 275 345.2 339 740 720 690 - 276.3 155 270
FRN55G1H-2J E
4相
200V
FRN5.5G1H-4J G 220 196 - 106 - - 320 298 260 238 270 103.5 166.5 - 2×φ10 10
FRN7.5G1H-4J G
FRN11G1H-4J G
FRN15G1H-4J H 250 226 112 460 440 400 378 270
FRN18.5G1H-4J H
FRN22G1H-4J H
FRN30G1H-4J E 326.2 320 240 - 310.2 304 550 530 500 - 261.3 115 140 255
FRN37G1H-4J E
FRN45G1H-4J E 361.2 355 275 345.2 339 615 595 565 - 276.3 155 270
FRN55G1H-4J E 675 655 625
●USB付きタッチパネル(標準付属) 形式:TP-E1U
USB付きタッチパネル(標準付属) 形式:TP-E1U

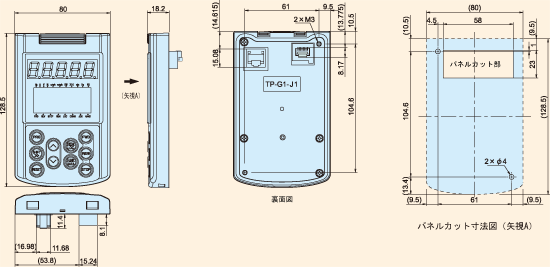

●多機能タッチパネル(オプション) 形式:TP-G1-J1/TP-G1-C1
多機能タッチパネル(オプション) 形式:TP-G1-J1/TP-G1-C1
