SPDがより身近な存在に

仕事もプライベートもデジタル機器に囲まれる毎日に、雷がもたらすリスクから手軽に守りたい。
そんな思いで、雷サージ対策機器SPD CN227シリーズが生まれました。
挿すだけで使えるコンパクトで心強い性能を実現。SPDはもっと、身近で当たり前の存在になります。

SPDとは

SPDは落雷やスイッチの開閉によって発生した瞬間的な過渡的過電圧（サージ）を制限し、機器や設備を保護します。一般的に、落雷すると電線・通信線等の金属部に数kV以上のサージ（＝雷サージ）が発生し、各種電気機器は雷サージが侵入すると壊れてしまいます。（図1）そこでSPDを雷サージ侵入路に設置すれば、SPDが直ちに電気回路とアース間にバイパス回路を形成し、有害な雷サージを大地に逃がすことができます。（図2）この様にSPDは侵入してくる雷サージを電気機器に到達する前に大地に放流し、電気機器を守ります。

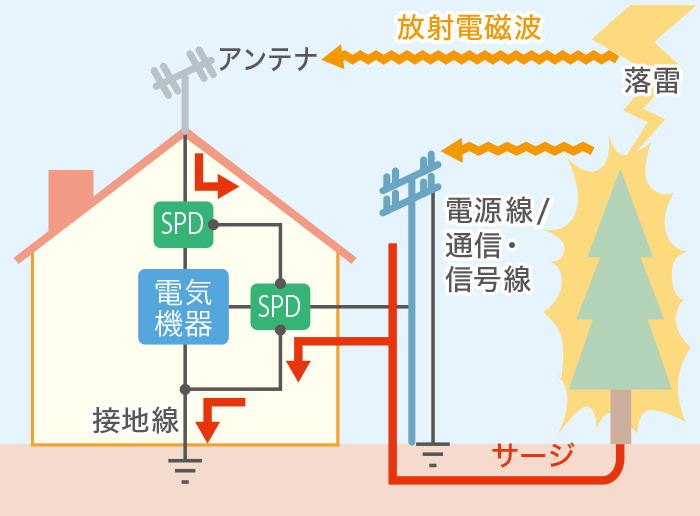

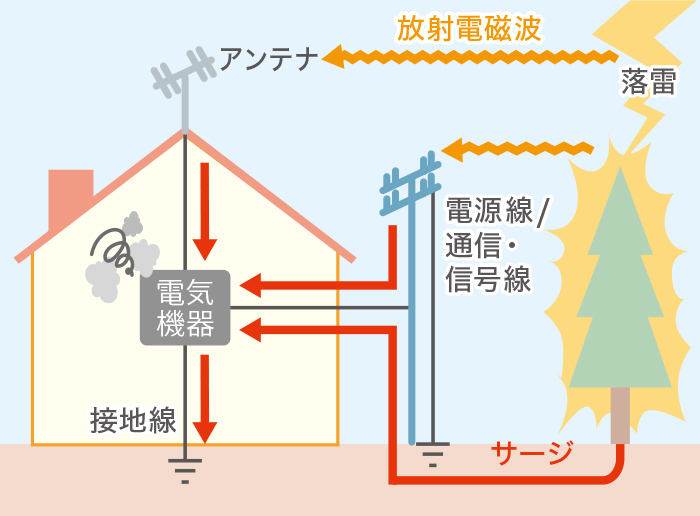

■ 近くの樹木に落雷した場合の雷サージの電気機器への侵入経路

図1 SPDを設置していない場合

図2 SPDを設置した場合

Server

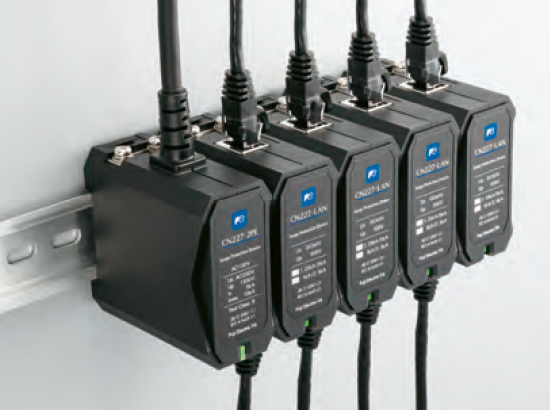

大掛かりな工事は不要で、LANケーブルに本体を接続するだけで大切なデータを守ります。大規模なデータセンターからオフィスの小さなサーバラックにも簡単に導入できます。設置はシンプルですが、プロユースの高性能をご提供します。

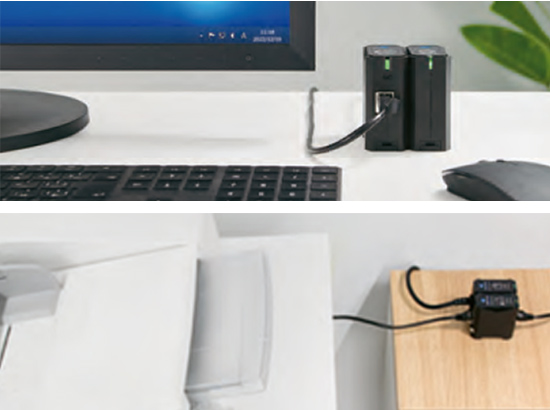

Office

コンパクトと手軽さは場所を選びません。多くの電子機器が並ぶオフィスで、CN227シリーズは大きく活躍します。PCはもちろん、プリンタ・複合機などさまざまなデバイスを保護します。

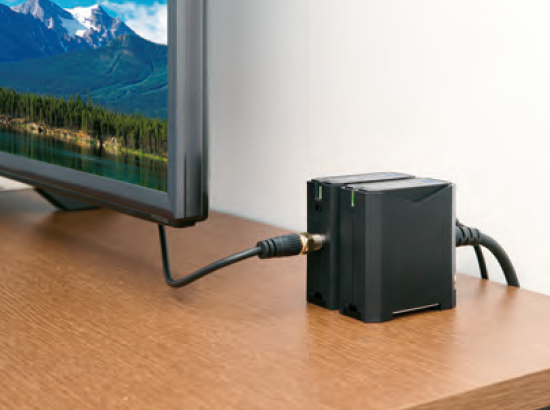

House

テレビ視聴の必需品となるアンテナ線も、雷サージの侵入ルートです。CN227シリーズは4K／8Kテレビまで対応。雷の季節も不安なく視聴をお楽しみいただけます。

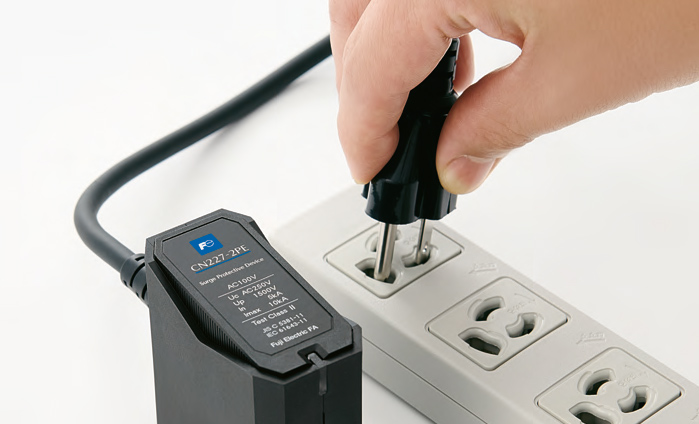

挿すだけの簡単操作

SPD CN227シリーズ最大の魅力はコンパクト＆簡単操作。必要な準備は電源タップやLANケーブル、アンテナケーブルに接続するだけ。複雑な設置工事が不要で、インテリアのアクセント感覚でお使いいただけます。

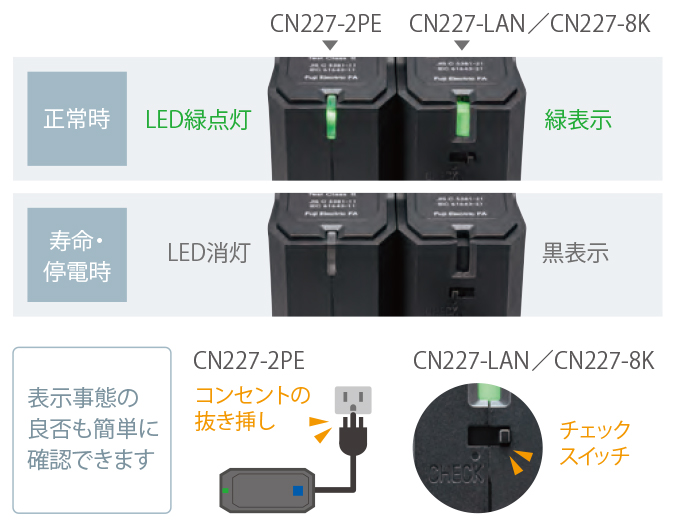

一目でコンディションが確認可能

SPDの動作状態も簡単に判別できます。コンセント用（CN227-2PE）はLED表示の点灯で、Ethernet用（CN227-LAN）、TV用（CN227-8K）は機械式表示で、現状を確認できます。

CAT.6レベルの回線速度を維持

LANケーブルに本製品を接続した際の通信速度の損失を最小限まで低減。CAT.6のLANケーブルでもストレスなくお使いいただけます。

※ LANケーブルの一端に接続の場合のみCAT.6対応です。両端に接続の場合はCAT.5e相当です。

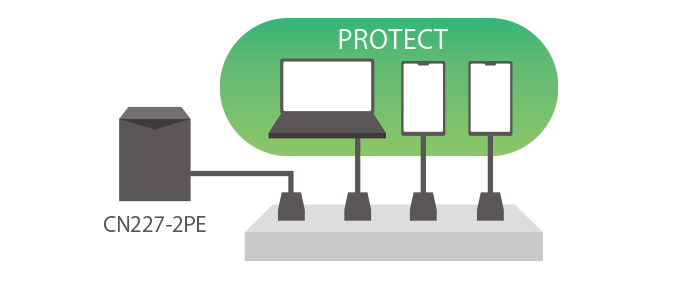

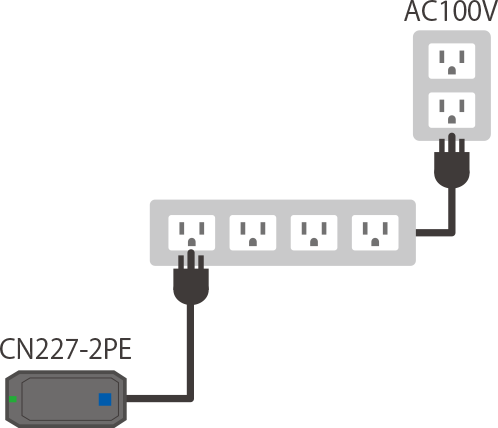

電源タップに接続する全機器を保護

電源タップに挿すだけで、同じタップに接続されているすべての機器を保護。オフィスなど多数の機器が必要なシーンに最適です。

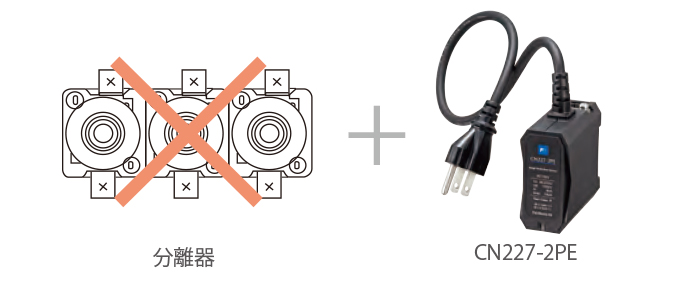

分離器を内蔵

SPD故障時に短絡電流を安全に遮断するための分離器を本体に内蔵。コンパクトなボディにすべてが搭載されており、置くだけ、挿すだけですぐにお使いいただけます。

4K／8Kテレビ対応

アンテナやケーブルテレビのケーブルから侵入する雷サージからテレビを保護するTV用SPDは、4K／8K回線にも対応。大切なテレビをしっかりと守ります。

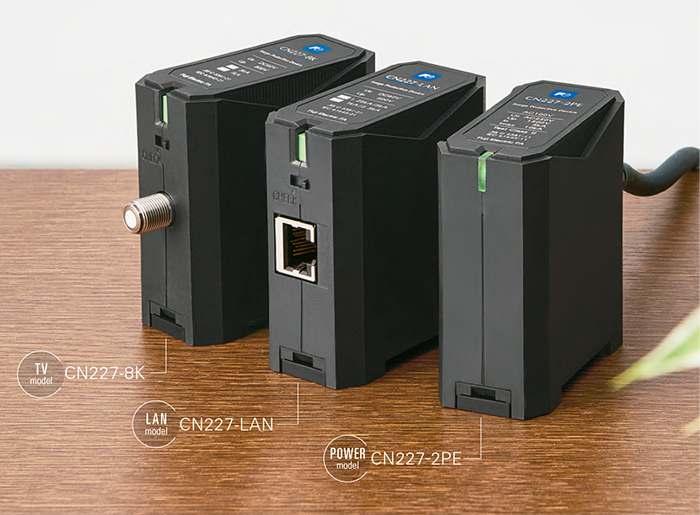

ラインアップ

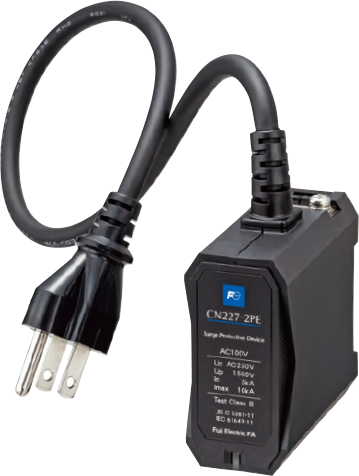

CN227-2PE AC100Vコンセント用SPD

コンセントに挿すだけで工事を必要としません。
（電気工事士の資格が無くても施工できます）※1
空いているコンセントに挿すだけなので、停電の必要がありません。
JIS C 5381-11対応品です。
故障時に発火・破損しないSPD分離器内蔵品です。
動作状態が分かる表示（LED）付です。
（正常時：緑点灯、寿命・停電時：LED消灯）

用途例

オフィス・ご家庭のAC100Vコンセント回路に最適です。
パソコン・スマートフォンの充電、TV、冷蔵庫、電子レンジなど各種家電を電源から侵入する雷サージから保護します。

CN227-LAN Ethernet用SPD

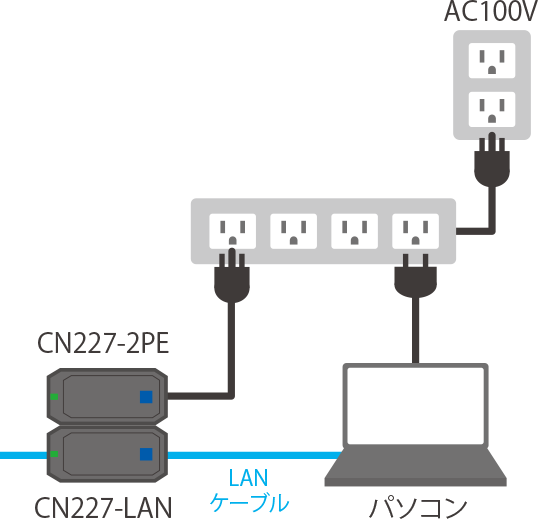

CN227-2PE（コンセント用）と併せてお使いいただくことで、アース線の接続は不要になります。※2
JIS C 5381-21対応品です。
CAT.6（カテゴリ6）対応品です。※3
動作状態が分かる表示（機械式）付です。（正常時：緑表示、寿命時：黒表示）

用途例

大規模なデータセンターから、小規模オフィス・ご家庭などのLAN回線に最適です。
LAN回線に流れる雷サージから各種機器を保護します。

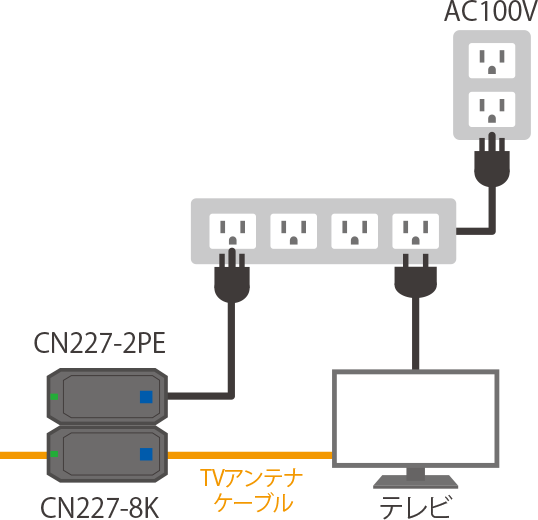

CN227-8K TV用SPD

CN227-2PE（コンセント用）と併せてお使いいただくことで、アース線の接続は不要になります。※2
JIS C 5381-21対応品です。
4K／8K対応品です。
動作状態が分かる表示（機械式）付です。（正常時：緑表示、寿命時：黒表示）

用途例

地上デジタル、BS、CS、ケーブルテレビなどの接続線に最適です。
ハイビジョン放送～4K／8K放送のアンテナ・ケーブルから侵入する雷サージからテレビを保護します。

※1 2Pコンセントの場合は、別売りの変換アダプタ（TAP-AD1BKN）をご使用ください。この時、変換アダプタのアース線は、コンセントのアース端子に接続してください。なお、ご家庭のコンセントなど、アース端子が無いコンセントの場合、アース線の接続は不要です。どちらの場合もサージから有効に保護いたします。詳細は取扱説明書をご参照ください。
※2 必ず接地端子をCN227-2PEと接続してください。CN227-LANまたはCN227-8Kを単独でご使用の場合、アース線を保護対象機器と同じ接地極に接続してください。
※3 LANケーブルの一端のみ接続の場合です。LANケーブルの両端に接続した場合はCAT.5e相当です。詳細は取扱説明書をご参照ください。
