アラームdbHが発生しました。どうしたらいいですか?

ご質問

アラームdbHが発生しました。どうしたらいいですか?

回答

dbHは,制動抵抗器用サーマル機能が動作したことを意味します。
考えられる原因および,対策については以下をご確認ください。

原因 チェックと対策
  • (1) 制動負荷が大きい。
    [サブコード:0]
制動負荷計算と制動能力の関係を再計算する。
  • →制動負荷を低減する。
  • →制動抵抗器の選定を見直し,制動能力を大きくする。
    (機能コード(F50,F51,F52)のデータ再設定も必要)
  • (2) 減速時間が短い。
    [サブコード:0]
負荷の慣性モーメントと減速時間から必要な減速トルクと減速時間を再計算する。
  • →減速時間(F08,E11,E13,E15,H56)を長くする。
  • →制動抵抗器の選定を見直し,制動能力を大きくする。
    (機能コード(F50,F51,F52)のデータ再設定も必要)
  • (3) 機能コード(F50,F51,F52)のデータ設定ミス。
    [サブコード:0]
制動抵抗器の仕様を再確認する。
  • →機能コード(F50,F51,F52)のデータを再検討し,変更する。

注意事項

制動抵抗器の過熱は制動抵抗器の表面温度を監視してアラームを出すのではなく,制動負荷の大きさを監視してアラームを出します。従って,制動抵抗器そのものの表面温度が上がらなくても,F50(電子サーマル-制動抵抗器保護用(放電耐量)),F51(電子サーマル-制動抵抗器保護用(平均許容損失)で設定したデータ以上の使用頻度になるとアラームが出ます。

ワンポイントアドバイス

弊社製制動抵抗器(オプション)を用いた際の放電耐量及び平均許容損失は以下をご確認ください。

制動ユニット・制動抵抗器(標準品)(HHD 仕様適用)

電源系列 標準適用
モータ(kW)
インバータ形式 オプション 最大制動トルク 連続的制動 繰返し制動
制動抵抗器 50Hz 60Hz 放電耐量 制動時間 平均損失 使用率
形式 数量 抵抗値(Ω) (N・m) (N・m) (kWs) (s) (kW) (%ED)
3相200V 0.1 FRN0.1E2□-2J DB0.75-2 1 100 150 1.01 0.83 9 90 0.037 37
0.2 FRN0.2E2□-2J 2.01 1.66
0.4 FRN0.4E2□-2J 4.02 3.32 45 0.044 22
0.75 FRN0.75E2□-2J 7.57 6.25 17 0.068 18
1.5 FRN1.5E2□-2J DB2.2-2 1 40 15.0 12.4 34 0.075 10
2.2 FRN2.2E2□-2J 22.0 18.2 33 30 0.077 7
3.7 FRN3.7E2□-2J DB3.7-2 1 33 37.1 30.5 37 20 0.093 5
5.5 FRN5.5E2□-2J DB5.5-2 1 20 54.3 45.0 55 0.138
7.5 FRN7.5E2□-2J DB7.5-2 1 15 73.6 61.6 37 10 0.188
11 FRN11E2□-2J DB11-2 1 10 108 89.5 55 0.275
15 FRN15E2□-2J DB15-2 1 8.6 147 122 75 0.375
18.5 FRN18.5E2□-2J DB18.5-2 1 6.8 182 151 92 0.463
22 FRN22E2□-2J DB22-2 1 5.8 216 179 88 8 0.55
3相400V 0.4 FRN0.4E2□-4J DB0.75-4 1 200 150 4.02 3.32 9 45 0.044 22
0.75 FRN0.75E2□-4J 7.57 6.25 17 0.068 18
1.5 FRN1.5E2□-4J DB2.2-4 1 160 15.0 12.4 34 0.075 10
2.2 FRN2.2E2□-4J 22.0 18.2 33 30 0.077 7
3.7 FRN3.7E2□-4J DB3.7-4 1 130 37.1 30.5 37 20 0.093 5
5.5 FRN5.5E2□-4J DB5.5-4 1 80 54.3 45.0 55 0.138
7.5 FRN7.5E2□-4J DB7.5-4 1 60 73.6 61.6 38 10 0.188
11 FRN11E2□-4J DB11-4 1 40 108 89.5 55 0.275
15 FRN15E2□-4J DB15-4 1 34.4 147 122 75 0.375
18.5 FRN18.5E2□-4J DB18.5-4 1 27 182 151 93 0.463
22 FRN22E2□-4J DB22-4 1 22 216 179 88 8 0.55
単相200V 0.1 FRN0.1E2□-7J DB0.75-2 1 100 150 1.01 0.83 9 90 0.037 37
0.2 FRN0.2E2□-7J 2.01 1.66
0.4 FRN0.4E2□-7J 4.02 3.32 45 0.044 22
0.75 FRN0.75E2□-7J 7.57 6.25 17 0.068 18
1.5 FRN1.5E2□-7J DB2.2-2 1 40 15.0 12.4 34 0.075 10
2.2 FRN2.2E2□-7J 22.0 18.2 33 30 0.077 7

(注) インバータ形式の□には英字が入ります。□(標準形),E(EMCフィルタ内蔵形)

制動抵抗器(標準品)(HND仕様適用)

電源系列 標準適用
モータ(kW)
インバータ形式 オプション 最大制動トルク 連続的制動 繰返し制動
制動抵抗器 50Hz 60Hz 放電耐量 制動時間 平均損失 使用率
形式 数量 抵抗値(Ω) (N・m) (N・m) (kWs) (s) (kW) (%ED)
3相200V 0.2 FRN0.1E2□-2J DB0.75-2 1 100 100 1.34 1.11 9 90 0.037 37
0.4 FRN0.2E2□-2J 2.68 2.21 45 18
0.75 FRN0.4E2□-2J 5.04 4.16 24 0.044 12
1.1 FRN0.75E2□-2J 7.35 6.07 17 30 0.068 12
2.2 FRN1.5E2□-2J DB2.2-2 1 40 14.7 12.1 34 0.075 7
3.0 FRN2.2E2□-2J*1 20.0 16.5 33 20 0.077 5
5.5 FRN3.7E2□-2J*1 DB3.7-2 1 33 36.7 30.3 37 15 0.093 3.5
7.5 FRN5.5E2□-2J DB5.5-2 1 20 49.1 41 55 15 0.138 3.5
11 FRN7.5E2□-2J DB7.5-2 1 15 72 59.7 37 7 0.188 3.5
15 FRN11E2□-2J DB11-2 1 10 98.1 81.4 55 7 0.275 3.5
18.5 FRN15E2□-2J DB15-2 1 8.6 121 100 75 8 0.375 4
22 FRN18.5E2□-2J DB18.5-2 1 6.8 144 119 92 8 0.463 4
30 FRN22E2□-2J DB22-2 1 5.8 216 179 88 6 0.55 3.5
3相400V 0.75 FRN0.4E2□-4J DB0.75-4 1 200 100 5.04 4.16 9 24 0.044 12
1.5 FRN0.75E2□-4J DB2.2-4 1 160 10.2 8.28 17 30 0.068 12
2.2 FRN1.5E2□-4J 14.7 12.1 34 0.075 7
3.0 FRN2.2E2□-4J*1 20.0 16.5 33 20 0.077 5
5.5 FRN3.7E2□-4J*1 DB3.7-4 1 130 36.7 30.3 37 15 0.093 3.5
7.5 FRN5.5E2□-4J DB5.5-4 1 80 49.1 41 55 15 0.138 3.5
11 FRN7.5E2□-4J DB7.5-4 1 60 72 59.7 38 7 0.188 3.5
15 FRN11E2□-4J DB11-4 1 40 98.1 81.4 55 7 0.275 3.5
18.5 FRN15E2□-4J DB15-4 1 34.4 121 100 75 8 0.375 4
22 FRN18.5E2□-4J DB18.5-4 1 27 144 119 93 8 0.463 4
30 FRN22E2□-4J DB22-4 1 22 195 162 88 6 0.55 3.5

(注) インバータ形式の□には英字が入ります。□(標準形),E(EMCフィルタ内蔵形)

*1 ND仕様です。

制動抵抗器(10%ED品)(HHD仕様)

電源系列 標準適用
モータ(kW)
インバータ形式 オプション 最大制動トルク 連続的制動 繰返し制動
制動抵抗器 50Hz 60Hz 放電耐量 制動時間 平均損失 使用率
形式 数量 抵抗値(Ω) (N・m) (N・m) (kWs) (s) (kW) (%ED)
3相200V 0.1 FRN0.1E2□-2J DB0.75-2C 1 100 150 1.01 0.83 50 1000 0.075 100
0.2 FRN0.2E2□-2J 2.01 1.66 500 75
0.4 FRN0.4E2□-2J 4.02 3.32 250 37
0.75 FRN0.75E2□-2J 7.57 6.25 133 20
1.5 FRN1.5E2□-2J DB2.2-2C 1 40 15.0 12.4 55 73 0.110 14
2.2 FRN2.2E2□-2J 22.0 18.2 50 10
3.7 FRN3.7E2□-2J DB3.7-2C 1 33 37.1 30.5 140 75 0.185
5.5 FRN5.5E2□-2J DB5.5-2C 1 20 54.3 45.0 55 20 0.275
7.5 FRN7.5E2□-2J DB7.5-2C 1 15 73.6 61.6 37 10 0.375
11 FRN11E2□-2J DB11-2C 1 10 108 89.5 55 0.55
15 FRN15E2□-2J DB15-2C 1 8.6 147 122 75 0.75
18.5 FRN18.5E2□-2J DB22-2C 1 5.8 182 151 92 0.925
22 FRN22E2□-2J 216 179 110 1.10
3相400V 0.4 FRN0.4E2□-4J DB0.75-4C 1 200 150 4.02 3.32 50 250 0.075 37
0.75 FRN0.75E2□-4J 7.57 6.25 133 20
1.5 FRN1.5E2□-4J DB2.2-4C 1 160 15.0 12.4 55 73 0.110 14
2.2 FRN2.2E2□-4J 22.0 18.2 50 10
3.7 FRN3.7E2□-4J DB3.7-4C 1 130 37.1 30.5 140 75 0.185
5.5 FRN5.5E2□-4J DB5.5-4C 1 80 54.3 45.0 55 20 0.275
7.5 FRN7.5E2□-4J DB7.5-4C 1 60 73.6 61.6 38 10 0.375
11 FRN11E2□-4J DB11-4C 1 40 108 89.5 55 0.55
15 FRN15E2□-4J DB15-4C 1 34.4 147 122 75 0.75
18.5 FRN18.5E2□-4J DB22-4C 1 22 182 151 92 0.925
22 FRN22E2□-4J 1 216 179 110 1.10
単相200V 0.1 FRN0.1E2□-7J DB0.75-2C 1 100 150 1.01 0.83 50 1000 0.075 100
0.2 FRN0.2E2□-7J 2.01 1.66 500 75
0.4 FRN0.4E2□-7J 4.02 3.32 250 37
0.75 FRN0.75E2□-7J 7.57 6.25 133 20
1.5 FRN1.5E2□-7J DB2.2-2C 1 40 15.0 12.4 55 73 0.110 14
2.2 FRN2.2E2□-7J 22.0 18.2 50 10

(注) インバータ形式の□には英字が入ります。□(標準形),E(EMCフィルタ内蔵形)

(注) 温度検出信号を出力する機能を有していないため,制動抵抗器保護用の電子サーマル機能(機能コードF50,F51,F52)の設定が必要です。

制動抵抗器(10%ED品)(HND仕様)

電源系列 標準適用
モータ(kW)
インバータ形式 オプション 最大制動トルク 連続的制動 繰返し制動
制動抵抗器 50Hz 60Hz 放電耐量 制動時間 平均損失 使用率
HD仕様 形式 数量 抵抗値(Ω) (N・m) (N・m) (kWs) (s) (kW) (%ED)
3相200V 0.2 FRN0.1E2□-2J DB0.75-2C 1 100 100 1.34 1.11 50 500 0.075 75
0.4 FRN0.2E2□-2J 2.68 2.21 250 37
0.75 FRN0.4E2□-2J 5.04 4.16 133 20
1.1 FRN0.75E2□-2J 7.35 6.07 90 14
2.2 FRN1.5E2□-2J DB2.2-2C 1 40 14.7 12.1 55 50 0.110 10
3.0 FRN2.2E2□-2J*1 20.0 16.5 33
5.5 FRN3.7E2□-2J*1 DB3.7-2C 1 33 36.7 30.3 140 50 0.185
7.5 FRN5.5E2□-2J DB5.5-2C 1 20 49.6 41.0 55 10 0.275
11 FRN7.5E2□-2J DB7.5-2C 1 15 72.0 59.7 37 5 0.375
15 FRN11E2□-2J DB11-2C 1 10 98.1 81.4 55 0.550
18.5 FRN15E2□-2J DB15-2C 1 8.6 121 100 75 0.750 7
22 FRN18.5E2□-2J DB22-2C 1 5.8 144 119 93 0.925
30 FRN22E2□-2J 1 195 162 110 1.10
3相400V 0.75 FRN0.4E2□-4J DB0.75-4C 1 200 100 5.04 4.16 50 133 0.075 20
1.5 FRN0.75E2□-4J DB2.2-4C 1 160 10.2 8.28 90 13
2.2 FRN1.5E2□-4J 14.7 12.1 55 50 0.110 10
3.0 FRN2.2E2□-4J 20.0 16.5 36 7
5.5 FRN3.7E2□-4J DB3.7-4C 1 130 36.7 30.3 140 50 0.185
7.5 FRN5.5E2□-4J DB5.5-4C 1 80 49.6 41.0 55 10 0.275 10
11 FRN7.5E2□-4J DB7.5-4C 1 60 72.0 59.7 38 5 0.375
15 FRN11E2□-4J DB11-4C 1 40 98.1 81.4 55 0.550
18.5 FRN15E2□-4J DB15-4C 1 34.4 121 100 75 0.750 7
22 FRN18.5E2□-4J DB22-4C 1 22 144 119 92 0.925
30 FRN22E2□-4J 1 195 162 110 1.10

(注) インバータ形式の□には英字が入ります。□(標準形),E(EMCフィルタ内蔵形)

(注) 温度検出信号を出力する機能を有していないため,制動抵抗器保護用の電子サーマル機能(機能コードF50,F51,F52)の設定が必要です。

*1 ND仕様です。



弊社製制動抵抗器(オプション)以外を用いる際は下記の演算式にて設定データを算出してください。

F50(電子サーマル-制動抵抗器保護用(放電耐量))の計算式
放電耐量は,1回の制動で許容できる電力量です。制動時間とモータ容量から計算できます。
減速時は(数式9.2-1))を,一定速時は(数式9.2-2)を使います。

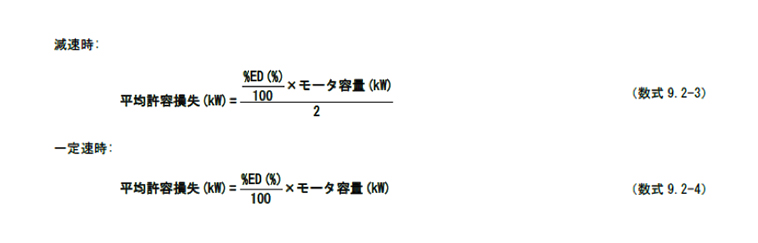

F51(電子サーマル-制動抵抗器保護用(平均許容損失)の計算式
平均許容損失は,モータを連続運転できる抵抗容量です。%ED(%)とモータ容量(kW)から計算できます。
減速時は(数式9.2-3))を,一定速時は(数式9.2-4))を使います。
