オプション搭載用アダプタOPC-E2-ADP1（小容量機種用）による制御オプションカードはどう取り付けますか？
ご質問
オプション搭載用アダプタOPC-E2-ADP1（小容量機種用）による制御オプションカードはどう取り付けますか？
回答
以下の手順に従ってオプションカードを取り付けてください。

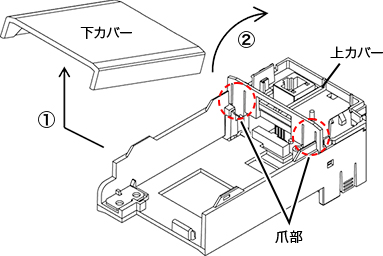

① OPC-E2-ADP1の下カバーを外します。
②
で示す爪部を押しながら上カバーを開きます。
③ オプションカードをアダプタ本体の突起部に合わせます。
④ オプションカードのコネクタをアダプタのコネクタと確実に勘合させてください。

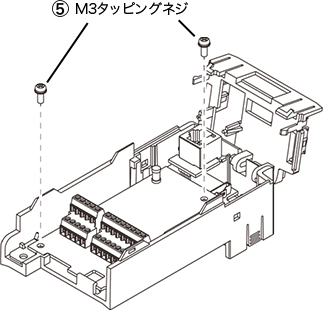

⑤ 付属のM3タッピングネジでオプションカードを固定します。（締め付けトルク0.7N・m）

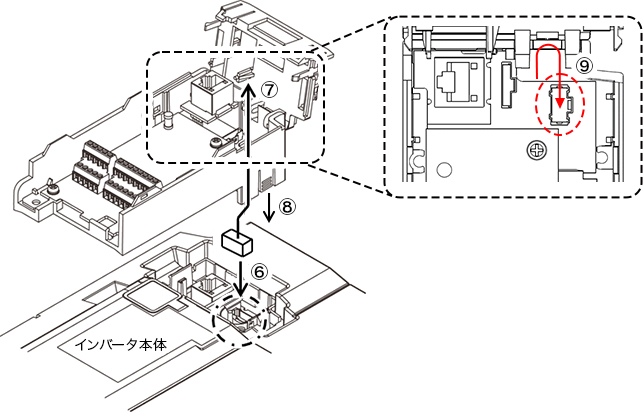

⑥ 付属のハーネスのコネクタ（大）をインバータ本体側のコネクタに挿し込みます。
⑦ ハーネスをアタッチメント本体に通します。
⑧ アタッチメントをインバータ本体に取り付けます。
⑨ ハーネスのもう一方のコネクタ（小）をアタッチメント側のコネクタに挿し込みます。

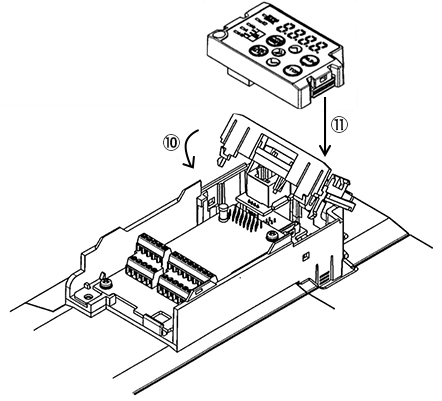

⑩ 上カバーを閉じます。
⑪ タッチパネルを取り付けます。
