アラームdbHが発生しました。どうしたらいいですか?

ご質問

アラームdbHが発生しました。どうしたらいいですか?

回答

dbHは,制動抵抗器用サーマル機能が動作したことを意味します。
考えられる原因および,対策については以下をご確認ください。

原因 チェックと対策
  • (1) 制動負荷が大きい。
制動負荷計算と制動能力の関係を再計算する。
  • →制動負荷を低減する。
  • →制動抵抗器の選定を見直し,制動能力を大きくする。
    (機能コード(F50,F51,F52)のデータ再設定も必要)
  • (2) 減速時間が短い。
負荷の慣性モーメントと減速時間から必要な減速トルクと減速時間を再計算する。
  • →減速時間(F08,E11,E13,E15,H56)を長くする。
  • →制動抵抗器の選定を見直し,制動能力を大きくする。
    (機能コード(F50,F51,F52)のデータ再設定も必要)
  • (3) 機能コード(F50,F51,F52)のデータ設定ミス。
制動抵抗器の仕様を再確認する。
  • →機能コード(F50,F51,F52)のデータを再検討し,変更する。

注意事項

制動抵抗器の過熱は制動抵抗器の表面温度を監視してアラームを出すのではなく,制動負荷の大きさを監視してアラームを出します。従って,制動抵抗器そのものの表面温度が上がらなくても,F50(電子サーマル-制動抵抗器保護用(放電耐量)),F51(電子サーマル-制動抵抗器保護用(平均許容損失)で設定したデータ以上の使用頻度になるとアラームが出ます。

ワンポイントアドバイス

弊社製制動抵抗器(オプション)を用いた際の放電耐量及び平均許容損失は以下をご確認ください。

HD 仕様用 制動ユニット・制動抵抗器(標準品)

電源系列 標準適用
モータ(kW)
インバータ形式 オプション 最大制動トルク(%) 連続的制動(100%トルク換算値) 繰返し制動
(周期100s以下)
制動ユニット 制動抵抗器 50Hz 60Hz 放電耐量 制動時間 平均損失 使用率
形式 数量 形式 数量 抵抗値(Ω) (N・m) (N・m) (kWs) (s) (kW) (%ED)
3相200V 0.4 FRN0.4G1□-2J - DB0.75-2 1 100 150 4.02 3.32 9 45 0.044 22
0.75 FRN0.75G1□-2J 7.57 6.25 17 45 0.068 18
1.5 FRN1.5G1□-2J DB2.2-2 1 40 15 12.4 34 45 0.075 10
2.2 FRN2.2G1□-2J 22 18.2 33 30 0.077 7
3.7 FRN3.7G1□-2J DB3.7-2 1 33 37.1 30.5 37 20 0.093 5
5.5 FRN5.5G1□-2J DB5.5-2 1 20 54.3 45 55 20 0.138 5
7.5 FRN7.5G1□-2J DB7.5-2 1 15 73.6 61.6 37 10 0.188 5
11 FRN11G1□-2J DB11-2 1 10 108 89.5 55 10 0.275 5
15 FRN15G1□-2J DB15-2 1 8.6 147 122 75 10 0.375 5
18.5 FRN18.5G1□-2J DB18.5-2 1 6.8 182 151 92 10 0.463 5
22 FRN22G1□-2J DB22-2 1 5.8 216 179 88 8 0.55 5
30 FRN30G1□-2J BU37-2C 1 DB30-2C 1 4 100 195 162 150 10 1.50 10
37 FRN37G1□-2J BU37-2C 1 3 240 200 185 10 1.85 10
45 FRN45G1□-2J DB55-2C 1 DB45-2C 1 2.5 292 243 225 10 2.25 10
55 FRN55G1□-2J DB55-2C 1 2 359 298 275 10 2.75 10
75 FRN75G1□-2J BU90-2C 1 DB75-2C 1 1.6 487 405 375 10 3.75 10
90 FRN90G1□-2J DB110-2C 1 1.2 585 486 450 10 4.50 10
3相400V 0.4 FRN0.4G1□-4J - DB0.75-4 1 200 150 4.02 3.32 9 45 0.044 22
0.75 FRN0.75G1□-4J 7.57 6.25 17 45 0.068 18
1.5 FRN1.5G1□-4J DB2.2-4 1 160 15 12.4 34 45 0.075 10
2.2 FRN2.2G1□-4J 22 18.2 33 30 0.077 7
3.7 FRN3.7G1□-4J DB3.7-4 1 130 37.1 30.5 37 20 0.093 5
5.5 FRN5.5G1□-4J DB5.5-4 1 80 54.3 45 55 20 0.138 5
7.5 FRN7.5G1□-4J DB7.5-4 1 60 73.6 61.6 38 10 0.188 5
11 FRN11G1□-4J DB11-4 1 40 108 89.5 55 10 0.275 5
15 FRN15G1□-4J DB15-4 1 34.4 147 122 75 10 0.375 5
18.5 FRN18.5G1□-4J DB18.5-4 1 27 182 151 93 10 0.463 5
22 FRN22G1□-4J DB22-4 1 22 216 179 88 8 0.55 5
30 FRN30G1□-4J BU37-4C 1 DB30-4C 1 15 100 195 162 150 10 1.50 10
37 FRN37G1□-4J DB37-4C 1 12 240 200 185 10 1.85 10
45 FRN45G1□-4J BU55-4C 1 DB45-4C 1 10 292 243 225 10 2.25 10
55 FRN55G1□-4J DB55-4C 1 7.5 359 298 275 10 2.75 10
75 FRN75G1□-4J BU90-4C 1 DB75-4C 1 6.5 487 405 375 10 3.75 10
90 FRN90G1□-4J DB110-4C 1 4.7 585 486 450 10 4.50 10
110 FRN110G1□-4J BU132-4C 1 712 592 550 10 5.50 10
132 FRN132G1□-4J DB132-4C 1 3.9 855 710 660 10 6.60 10
160 FRN160G1□-4J BU220-4C 1 DB160-4C 1 3.2 1036 861 800 10 8.00 10
200 FRN200G1□-4J DB200-4C 1 2.6 1295 1076 1000 10 10.0 10
220 FRN220G1□-4J DB220-4C 1 2.2 1424 1184 1100 10 11.0 10
280 FRN280G1□-4J 2 DB160-4C 2 1.6 1813 1506 1400 10 14.0 10
315 FRN315G1□-4J 2039 1695 1575 10 15.8 10
355 FRN355G1□-4J DB200-4C 1.3 2298 1910 1775 10 17.8 10
400 FRN400G1□-4J 2590 2152 2000 10 20.0 10
500 FRN500G1□-4J 3 3 0.867 3237 2691 2500 10 25.0 10
630 FRN630G1□-4J DB220-4C 0.733 4090 3408 3150 10 31.5 10

(注) インバータ形式の□には英字が入ります。S(ベーシックタイプ),E(EMCフィルタ内蔵タイプ),H(直流リアクトル内蔵タイプ)

LD仕様用 制動ユニット・制動抵抗器(標準品)

電源系列 標準適用
モータ(kW)
インバータ形式 オプション 最大制動トルク(%) 連続的制動(100%トルク換算値) 繰返し制動
(周期100s以下)
制動ユニット 制動抵抗器 50Hz 60Hz 放電耐量 制動時間 平均損失 使用率
形式 数量 形式 数量 抵抗値(Ω) (N・m) (N・m) (kWs) (s) (kW) (%ED)
3相200V 7.5 FRN5.5G1□-2J - DB5.5-2 1 20 100 49.1 41 55 15 0.138 3.5
11 FRN7.5G1□-2J DB7.5-2 1 15 72 59.7 37 7 0.188 3.5
15 FRN11G1□-2J DB11-2 1 10 98.1 81.4 55 7 0.275 3.5
18.5 FRN15G1□-2J DB15-2 1 8.6 121 100 75 8 0.375 4
22 FRN18.5G1□-2J DB18.5-2 1 6.8 144 119 92 8 0.463 4
30 FRN22G1□-2J DB22-2 1 5.8 216 179 88 6 0.55 3.5
37 FRN30G1□-2J BU37-2C 1 DB30-2C 1 4 75 180 150 150 10 1.50 10
45 FRN37G1□-2J DB37-2C 1 3 219 182 185 10 1.85 10
55 FRN45G1□-2J BU55-2C 1 DB45-2C 2.5 269 223 225 10 2.25 10
75 FRN55G1□-2J DB55-2C 1 2 365 303 275 10 2.75 10
90 FRN75G1□-2J BU90-2C 1 DB75-2C 1 1.6 439 364 375 10 3.75 10
110 FRN90G1□-2J DB110-2C 1 1.2 534 444 450 10 4.50 10
3相400V 7.5 FRN5.5G1□-4J - DB5.5-4 1 80 100 49.6 41 55 15 0.138 3.5
11 FRN7.5G1□-4J DB7.5-4 60 72 59.7 38 7 0.188 3.5
15 FRN11G1□-4J DB11-4 1 40 98.1 81.4 55 7 0.275 3.5
18.5 FRN15G1□-4J DB15-4 34.4 121 100 75 8 0.375 4
22 FRN18.5G1□-4J DB18.5-4 1 27 144 119 93 8 0.463 4
30 FRN22G1□-4J DB22-4 1 22 195 162 88 6 0.55 3.5
37 FRN30G1□-4J BU37-4C 1 DB30-4C 1 15 75 180 150 150 10 1.50 10
45 FRN37G1□-4J DB37-4C 1 12 219 182 185 10 1.85 10
55 FRN45G1□-4J BU55-4C 1 DB45-4C 1 10 269 223 225 10 2.25 10
75 FRN55G1□-4J DB55-4C 1 7.5 365 303 275 10 2.75 10
90 FRN75G1□-4J BU90-4C 1 DB75-4C 1 6.5 439 364 375 10 3.75 10
110 FRN90G1□-4J DB110-4C 1 4.7 534 444 450 10 4.50 10
132 FRN110G1□-4J BU132-4C 1 641 533 550 10 5.50 10
160 FRN132G1□-4J DB132-4C 1 3.9 777 646 660 10 6.60 10
200 FRN160G1□-4J BU220-4C 1 DB160-4C 1 3.2 971 807 800 10 8.00 10
220 FRN200G1□-4J DB200-4C 1 2.6 1068 888 1000 10 10.0 10
280 FRN220G1□-4J DB220-4C 1 2.2 1360 1130 1100 10 11.0 10
355 FRN280G1□-4J 2 DB160-4C 2 1.6 1724 1433 1400 10 14.0 10
400 FRN315G1□-4J 1942 1614 1775 10 17.5 10
450 FRN355G1□-4J DB200-4C 1.3 2185 1816 2000 10 20.0 10
500 FRN400G1□-4J 2428 2018 2000 10 20.0 10
630 FRN500G1□-4J 3 3 0.867 3067 2556 2500 10 25.0 10
710 FRN630G1□-4J DB220-4C 0.733 3457 2881 3150 10 31.5 10

(注) インバータ形式の□には英字が入ります。S(ベーシックタイプ),E(EMCフィルタ内蔵タイプ),H(直流リアクトル内蔵タイプ)

MD仕様用 制動ユニット・制動抵抗器(標準品)

電源系列 標準適用
モータ(kW)
インバータ形式 オプション 最大制動トルク(%) 連続的制動(100%トルク換算値) 繰返し制動
(周期100s以下)
制動ユニット 制動抵抗器 50Hz 60Hz 放電耐量 制動時間 平均損失 使用率
形式 数量 形式 数量 抵抗値(Ω) (N・m) (N・m) (kWs) (s) (kW) (%ED)
3相400V 110 FRN90G1□-4J BU132-4C 1 DB110-4C 1 4.7 100 712 592 550 10 5.50 10
132 FRN110G1□-4J DB132-4C 3.9 855 710 660 10 6.60 10
160 FRN132G1□-4J BU220-4C DB160-4C 3.2 1036 861 800 10 8.00 10
200 FRN160G1□-4J DB200-4C 2.6 1295 1078 1000 10 10.0 10
220 FRN200G1□-4J DB220-4C 2.2 1424 1184 1100 10 11.0 10
250 FRN220G1□-4J BU132-4C 2 DB132-4C 2 1.95 1623 1352 1250 10 12.5 10
315 FRN280G1□-4J BU220-4C DB160-4C 1.6 2039 1695 1575 10 15.8 10
355 FRN315G1□-4J DB200-4C 1.3 2298 1910 1775 10 17.8 10
400 FRN355G1□-4J 2590 2152 2000 10 20.0 10
450 FRN400G1□-4J 3 DB160-4C 3 1.067 2913 2421 2250 10 22.5 10

(注) インバータ形式の□には英字が入ります。S(ベーシックタイプ),E(EMCフィルタ内蔵タイプ),H(直流リアクトル内蔵タイプ)

HD仕様用 制動抵抗器(10%ED品)

電源系列 標準適用
モータ(kW)
インバータ形式 オプション 最大制動トルク(%) 連続的制動(100%トルク換算値) 繰返し制動
(周期100s以下)
制動抵抗器 50Hz 60Hz 放電耐量 制動時間 平均損失 使用率
HD仕様 形式 数量 抵抗値(Ω) (N・m) (N・m) (kWs) (s) (kW) (%ED)
3相200V 0.4 FRN0.4G1□-2J DB0.75-2C 1 100 150 4.02 3.32 50 250 0.075 37
0.75 FRN0.75G1□-2J 7.57 6.25 50 133 0.075 20
1.5 FRN1.5G1□-2J DB2.2-2C 1 40 15 12.4 55 73 0.110 14
2.2 FRN2.2G1□-2J 22 18.2 55 50 0.110 10
3.7 FRN3.7G1□-2J DB3.7-2C 1 33 37.1 30.5 140 75 0.185
5.5 FRN5.5G1□-2J DB5.5-2C 1 20 54.3 45 55 20 0.275
7.5 FRN7.5G1□-2J DB7.5-2C 1 15 73.6 61.6 37 10 0.375
11 FRN11G1□-2J DB11-2C 1 10 108 89.5 55 10 0.55
15 FRN15G1□-2J DB15-2C 1 8.6 147 122 75 10 0.75
18.5 FRN18.5G1□-2J DB22-2C 1 5.8 182 151 92 10 0.925
22 FRN22G1□-2J 216 179 110 10 1.1
3相400V 0.4 FRN0.4G1□-4J DB0.75-4C 1 200 150 4.02 3.32 50 250 0.075 37
0.75 FRN0.75G1□-4J 7.57 6.25 50 133 0.075 20
1.5 FRN1.5G1□-4J DB2.2-4C 1 160 15 12.4 55 73 0.110 14
2.2 FRN2.2G1□-4J 22 18.2 55 50 0.110 10
3.7 FRN3.7G1□-4J DB3.7-4C 1 130 37.1 30.5 140 75 0.185
5.5 FRN5.5G1□-4J DB5.5-4C 1 80 54.3 45 55 20 0.275
7.5 FRN7.5G1□-4J DB7.5-4C 1 60 73.6 61.6 37 10 0.375
11 FRN11G1□-4J DB11-4C 1 40 108 89.5 55 10 0.55
15 FRN15G1□-4J DB15-4C 1 34.4 147 122 75 10 0.75
18.5 FRN18.5G1□-4J DB22-4C 1 22 182 151 92 10 0.925
22 FRN22G1□-4J 216 179 110 10 1.1

(注) インバータ形式の□には英字が入ります。S(ベーシックタイプ),E(EMCフィルタ内蔵タイプ),H(直流リアクトル内蔵タイプ)

* 温度検出信号を出力する機能を有していないため,制動抵抗器保護用の電子サーマル機能(機能コードF50,F51,F52)の設定が必要です。

LD仕様用 制動抵抗器(10%ED品)

電源系列 標準適用
モータ(kW)
インバータ形式 オプション 最大制動トルク(%) 連続的制動(100%トルク換算値) 繰返し制動
(周期100s以下)
制動抵抗器 50Hz 60Hz 放電耐量 制動時間 平均損失 使用率
HD仕様 形式 数量 抵抗値(Ω) (N・m) (N・m) (kWs) (s) (kW) (%ED)
3相200V 7.5 FRN5.5G1□-2J DB5.5-2C 1 20 100 49.6 41 55 15 0.275 10
11 FRN7.5G1□-2J DB7.5-2C 1 15 72 59.7 37 7 0.375 10
15 FRN11G1□-2J DB11-2C 1 10 98.1 81.4 55 7 0.55 10
18.5 FRN15G1□-2J DB15-2C 1 8.6 121 100 75 7 0.75 7
22 FRN18.5G1□-2J DB22-2C 1 5.8 144 119 93 7 0.925 7
30 FRN22G1□-2J 1 195 162 110 7 1.1 7
3相400V 7.5 FRN5.5G1□-4J DB5.5-4C 1 80 100 49.6 41 55 15 0.275 10
11 FRN7.5G1□-4J DB7.5-4C 1 60 72 59.7 38 7 0.375 10
15 FRN11G1□-4J DB11-4C 1 40 98.1 81.4 55 7 0.55 10
18.5 FRN15G1□-4J DB15-4C 1 34.4 121 100 75 7 0.75 7
22 FRN18.5G1□-4J DB22-4C 1 22 144 119 93 7 0.925 7
30 FRN22G1□-4J 1 195 162 110 7 1.1 7

(注) インバータ形式の□には英字が入ります。S(ベーシックタイプ),E(EMCフィルタ内蔵タイプ),H(直流リアクトル内蔵タイプ)

* 温度検出信号を出力する機能を有していないため,制動抵抗器保護用の電子サーマル機能(機能コードF50,F51,F52)の設定が必要です。

弊社製制動抵抗器(オプション)以外を用いる際は下記の演算式にて設定データを算出してください。

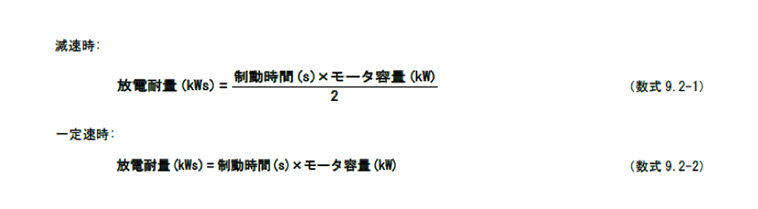

F50(電子サーマル-制動抵抗器保護用(放電耐量))の計算式
放電耐量は,1回の制動で許容できる電力量です。制動時間とモータ容量から計算できます。
減速時は(数式9.2-1)を,一定速時は(数式9.2-2)を使います。

F51(電子サーマル-制動抵抗器保護用(平均許容損失))の計算式
平均許容損失は,モータを連続運転できる抵抗容量です。%ED(%)とモータ容量(kW)から計算できます。
減速時は(数式9.2-3)を,一定速時は(数式9.2-4)を使います。
