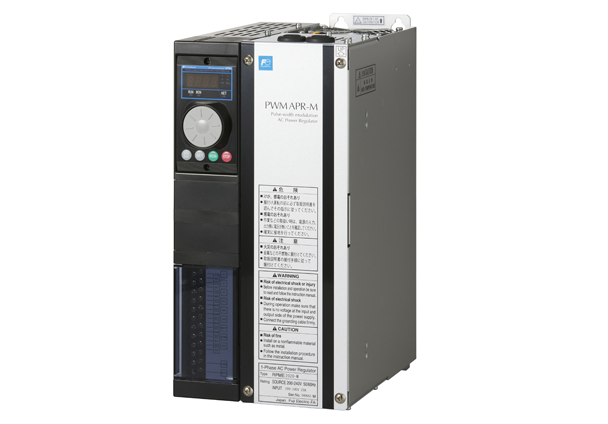

PWMAPR-M

電源ソリューション

PWMAPR-M

問い合わせフォーム

富士電機独自のPWM（パルス幅変調）制御方式を採用した正弦波出力の交流電力調整器

負荷力率を悪化させることがないため省エネ
高調波対策が不要
正弦波出力のため安定化電源装置としても使用可能
コンデンサなどの容量性負荷にも適用可能

ランプ負荷などに有効な電圧制限機能を標準装備

設定表示器を標準搭載し高機能化（当社比）

定電流、定電圧、定電力などのフィードバック方式や勾配設定なども設定可能

各種通信ユニットやアナログ・デジタルI/Oボード用スロットを用意（オプション）

Modbus RTU、CC-Linkなどに対応

定格・仕様

項目		仕様
主回路電圧		単相：AC200-240V　50/60Hz±2.5Hz（周波数は自動判別）
定格電流　単相		20A	80A	160A
フィルタユニット（標準付属品）		単相20A用	単相80A用	単相160A用
設定表示器（標準付属品）		各種設定用
冷却方式		風冷
制御回路電源	電源電圧	単相：AC200-240V　50/60Hz±2.5Hz
制御回路電源	電源容量	25VA
内部発熱量[W]（定格電流時）		180W	450W	900W
適用負荷		抵抗負荷、誘導性負荷、容量性負荷、変圧器一次側制御、整流器一次側制御
制御	波形制御方式	PWM制御方式による正弦波出力
	出力電圧調整範囲	0-97%　（入力電圧＝フィルタユニット出力電圧に対して）
	入出力特性	実効値直線特性、直線特性±2%FS以下（但し、抵抗負荷の場合。また自動設定信号10-90%において）
	出力電圧設定信号	①手動設定　②自動設定　③設定表示器によるデジタル設定
	フィードバック制御	交流ACR（定電流制御）、交流AVR（定電圧制御）、交流AWR（定電力制御）直流フィードバック制御（直流フィードバック制御選択時はA/D IOボード RPM003-AAが必要です。）
設定可能項目		ソフトスタート、ソフトアップ・ダウン時間、CLR（電流制限）、 VLR（電圧制限）、P調節、I調節、ヒータ断線検出、勾配設定、ベースロード設定
機能		運転/停止切換信号（RUN)、自動/手動　切換信号（AUTO）、アラームリセット信号（RST）ネットワーク通信(オプション）：Modbus RTU、CC-Link
異常検出・保護		過電流、過熱異常、CPUメモリ異常、通信異常、ヒータ断線、設定入力回路未接続、電源異常（電源周波数範囲外）、電流・電圧制限警報、主回路ヒューズ断、冷却ファン寿命警報、電源低電圧、電源過電圧
環境	周囲温度	-5～+40℃ （+40℃を超え+55℃以下の場合は定格電流値に対して低減）
	保存温度	-20～+60℃
	周囲湿度	30-90%RH　（結露なきこと）
	その他	腐食性ガス、粉塵、絶縁劣化を促すもの及び行為、振動のなきこと、屋内、標高1000m以下
絶縁	耐電圧（主回路対アース間）	AC2000V　1分間
絶縁	絶縁抵抗（対アース間）	DC500Vメガーにて10MΩ以上

品名	型式	仕様
設定器	RPN001	1kΩJ　2.5W　銘板・ツマミ・名称ラベルシート付
遠隔操作用接続ケーブル	RPN002-1	設定表示器別置き用　長さ1m
遠隔操作用接続ケーブル	RPN002-3	設定表示器別置き用　長さ3m
A/D IOボード	RPM003-AA	アナログ/デジタル　入出力ボード
通信ユニット	RPM003-AM	Modbus RTU 対応
通信ユニット	RPM003-AC	CC-Link 対応
