UPS7000HX-T3シリーズ

装置質量を従来より約40%削減
常時インバータ給電方式
三相3線 500kVA

問い合わせフォーム
  • 特長
  • 定格・仕様
  • システム構成
  • 外形・設置
  • オプション
  • ダウンロード

特長

高効率

世界最高レベルの装置効率97%を実現

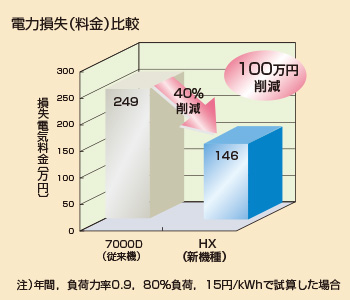

  • UPS装置での電力損失を40%削減し、データセンターのPUE※向上に貢献します。

※PUE : Power Usage Effectiveness (電力使用効率)

高信頼性

多彩な高信頼性システムへの対応

  • 共通予備システム・並列冗長システムなど24時間365日連続給電できるシステムを提供します。

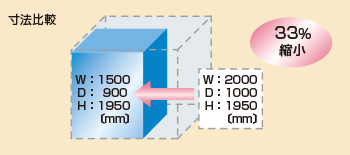

省スペース

小型・軽量化設計

  • ファシリティー設備のフットプリントを削減し、サーバ機器スペースを確保します。

軽量化

新電力変換

  • 新デバイスRB-IGBTを用いた新3レベル変換技術により、スイッチング損失の低減と高調波成分の半減により、高効率と小型・軽量化を実現しました。

定格・仕様

形式 UPS7000HX-T3/500
装置容量 500kVA
交流入力 相数 三相3線
電圧 415または420V(440V対応可能)
電圧変動範囲 ±10%
周波数 50または60Hz±5%
入力力率 0.99以上
直流電圧 定格電圧 480~528V
電圧範囲 400~588.7V
交流出力 定格容量 500kVA
相数 三相3線
電圧 415または420V(440V対応可能)
周波数 50または60Hz
負荷力率 1.0(0.7(遅れ)~1.0)
電圧精度(整定時) ±1.0%以下
周波数精度 ±0.01%(非同期時)
同期周波数範囲 ±1%(±2、3、4、5%の設定可能)
過渡電圧変動 ①±3%以下 条件 : 負荷急変時0⇔100%
②±2%以下 条件 : 停電・復電時
③±5%以下 条件 : 直送⇒UPS切換時
④±5%以下 条件 : 1台選択遮断時(冗長システム)
整定時間 50ms
電圧波形ひずみ率 2%以下(線形負荷)、5%以下(非線形負荷)
電圧不平衡率 ±1.5%以下
過負荷耐量 125% 10分間、150%1分間、200% 2秒間
総合効率 97%
バッテリセル数 240~264セル
その他 動作温度 0~+40℃
相対湿度 30~90%(結露ないこと)
標高 1000m以下
騒音 75dB(A)以下

バッテリはカスタマイズ可能です。詳しくは弊社営業までお問い合わせください。

システム構成

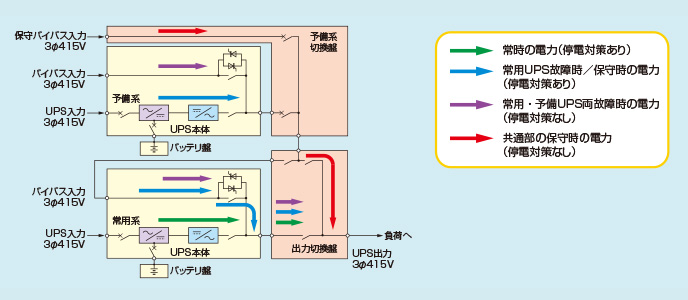

UPS待機冗長運転方式の電力の流れ

UPS並列冗長運転方式(完全独立型)の電力の流れ

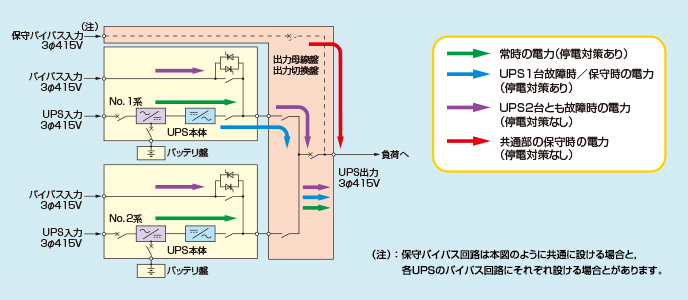

UPS並列冗長運転方式(一括切換形)の電力の流れ

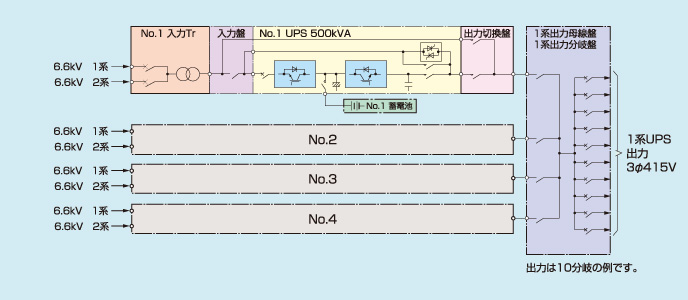

導入例1

  • 500kVA、UPS×4台並列冗長運転システムの例です(N+1システム)。
  • 8台並列まで対応可能です。
  • 入力(6.6kV)から出力(415V)まで冗長化され、高い信頼性が期待できます。
  • UPS系のメンテナンス時や万一のUPS1台の故障時でもUPS電力を給電できます。

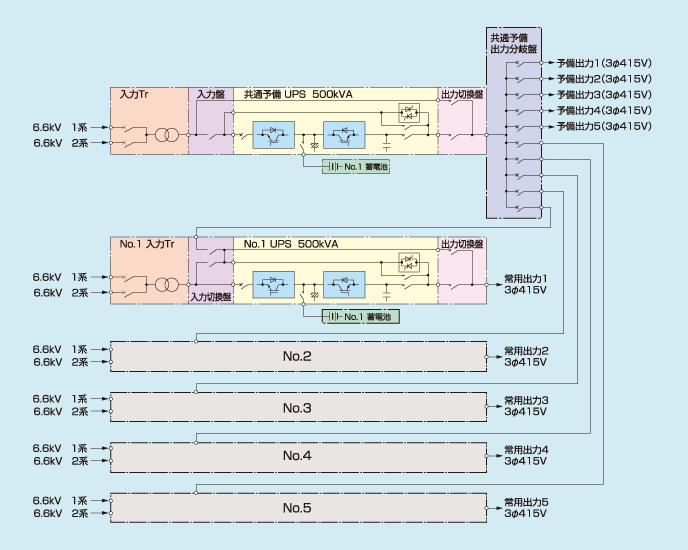

導入例2

  • UPSは待機冗長運転システム(常用+1台予備システム)の例です(N+1システム)。
  • 入力(6.6kV)から出力(415V)まで常用+予備の2系統システムで、高い信頼性が期待できます。
  • UPS系のメンテナンス時や万一のUPS1台の故障時でもUPS電力を給電できます。

外形・設置

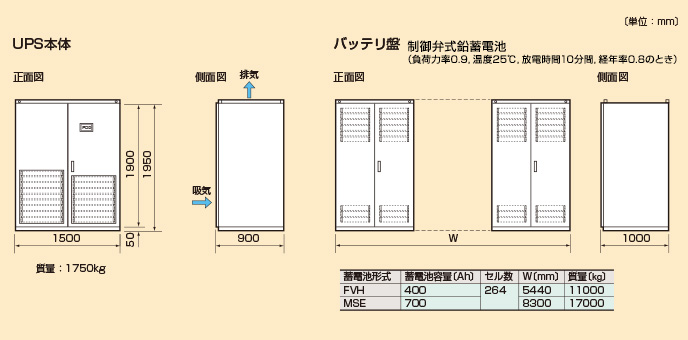

外形図

オプション

ネットワーク対応製品

UPSをネットワークに接続

品名 概要
WEB/SNMPカード(RRACWL02) UPSに実装しネットワークに接続するためのカードです。WebブラウザやSNMPマネージャソフトから電源監視ができるほか、 Web/SNMPカードからコンピュータをシャットダウンすることができます。

ネットワーク経由でサーバシャットダウン・複数のUPSをまとめて監視

品名 概要
MultiPowerView MultiPowerView(マルチパワービュー)は、複数のUPSをまとめて監視するプログラムです。
Netshut Netshutは、対象UPSでバックアップした Netshutは、対象UPSでバックアップした コンピュータをシャットダウンするためのソフトウェアです。

ダウンロード

カタログ

資料No. ファイル名 種類(サイズ)
26A2-J-0005e カタログ 富士 中大容量UPS[別ウィンドウ] PDF(6.8MB)
