DL3115シリーズ

90度アングル形状プラグを採用
常時商用給電方式
単相 0.3~0.65kVA

問い合わせフォーム
  • 特長
  • 定格・仕様
  • 各部名称
  • オプション
  • ダウンロード

特長

90度アングル形状のプラグ

小型の装置サイズと入力プラグに90度アングル形状プラグを採用し、AC電源接続部分の省スペース化に貢献しています。

外部インタフェース

Power-SOLやOS標準UPSサービスに対応し、OSのシャットダウンが可能なRS-232Cインタフェースを装備してます。

電源管理ソフト・OSシャットダウン

下記ページから各種ソフトウェアをダウンロードできます。

定格・仕様

定格・仕様

項目 0.3kVA 0.42kVA 0.5kVA 0.65kVA
形式(JANコード) DL3115-300JL
(49 45435 00541 0)
DL3115-420JL
(49 45435 00542 7)
DL3115-500JL
(49 45435 00543 4)
DL3115-650JL
(49 45435 00544 1)
運転方式 常時商用給電方式(オフライン式)
交流入力 定格電圧(電圧範囲) 100V(85~117V)
相数・線数 単相2線(アース付き)
周波数 50/60Hz(50/60Hz ±3Hz)
最大電源容量 0.4kVA 0.5kVA 0.6kVA 0.72VA
定格出力容量  0.3kVA/180W 0.42kVA/252W 0.5kVA/300W 0.65kVA/400W
交流出力 商用給電時 定格電圧 85~117V
周波数(周波数範囲) 50/60Hz(50/60Hz ±3Hz)
電圧波形 正弦波(入力波形)
バックアップ運転時 定格電圧 100V、±5%(ローバッテリ時 : -10%)
周波数(周波数範囲) 50/60Hz(50/60Hz ±1Hz)
電圧波形 矩形波
運転モード(給電)切換え時間 10ms以内(60Hz)/12ms以内(50Hz)
バッテリ 種類 制御弁式小型鉛蓄電池(期待寿命5年、周囲温度25℃時)
バックアップ時間*1 9分 5分 3.5分 5分
公称電圧 12V
回復充電時間 充電時間 : 約12時間以内(90%充電まで)
外部接続 入力 NEMA5-15P(1.8mコード付き)
出力 NEMA5-15R(コンセント2個) NEMA5-15R(コンセント4個)
環境条件 周囲温度 0~+40℃
相対湿度 10~90%(結露なきこと)
騒音 40dB(A)以下
冷却方式 自然空冷
外形寸法(W×D×H) 86×323×155mm 117×356×163mm
質量 5.5kg 7.5kg

交換バッテリモジュール

対象UPS バッテリモジュール形式
(JANコード)
DL3115-300JL
DL3115-420JL
DL3115-500JL
3115RBM-500
(49 45435 00561 8)
DL3115-650JL 3115RBM-650
(49 45435 00562 5)

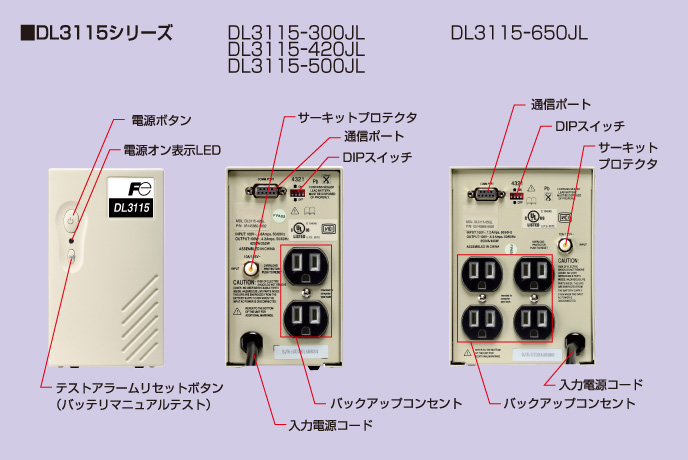

各部名称

オプション

ネットワーク対応製品

ネットワーク経由でサーバシャットダウン・複数のUPSをまとめて監視

品名 概要
Power-SOL Power-SOLは、対象UPSでバックアップしたコンピュータをシャットダウンするためのソフトウェアです。
また「UPSドメインコントローラ」「UPSステーション」と連携し、LAN経由で統合管理を実現します。

ダウンロード

仕様書

資料No. ファイル名 種類(サイズ)
AL1U-0112-B80 装置仕様書 DL3115シリーズ 300VA[別ウィンドウ] PDF(340.3KB)
AL1U-0112-B81 装置仕様書 DL3115シリーズ 420VA [別ウィンドウ] PDF(350.1KB)
AL1U-0112-B82 装置仕様書 DL3115シリーズ 500VA[別ウィンドウ] PDF(349.5KB)
AL1U-0112-B83 装置仕様書 DL3115シリーズ 650VA[別ウィンドウ] PDF(342.8KB)

取扱説明書

資料No. ファイル名 種類(サイズ)
AL1U-0112-U80 取扱説明書 DL3115シリーズ[別ウィンドウ] PDF(432.5KB)

電源管理ソフト・OSシャットダウン

下記ページから各種ソフトウェアをダウンロードできます。
