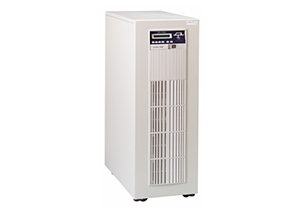

DL9145シリーズ

常時インバータ給電方式
単相 5~10kVA

こちらの製品は生産終了になりました。
お持ちの製品のリプレースをご検討の方は推奨後継機をご覧ください。

  • 特長
  • 定格・仕様
  • オプション
  • ダウンロード

特長

高力率PWMコンバータ(IGBT整流器)

高力率PWMコンバータの採用により、入力電流の歪みを抑制。高調波障害の対策に貢献。入力力率は、ほぼ1になるため入力電源容量を大幅に低減。

インテリジェント監視モニタ

「操作ガイダンス」「計測表示」「故障表示」「運転状態表示」などをデジタルでモニタリングできるインテリジェント監視モニタを装備。簡単な操作によるUPSの常時監視が可能です。

拡張性

  • 保守バイパス回路とオートリターン機能つき自動バイパス回路を内蔵
  • 出力電圧調整機能
  • 外部接点信号用入出力端子台搭載

定格・仕様

定格・仕様

型名 DL9145-502JL11B DL9145-752JL11B DL9145-103JL11B 備考
定格出力容量 5kVA/4kW 7.5kVA/6kW 10kVA/8kW
給電方式 常時インバータ給電方式(オンライントポロジー)
冷却方式 強制空冷 ファン配置 : 装置裏面
主回路方式 入出力非絶縁方式
入出力電圧 100V 出力電圧 : 100V~105Vに調整可能
動作周波数 50Hz/60Hz(自動選択)
交流入力 接続方法 端子台(M6) 端子台(M8)
相数・線数 単相2線
商用運転電圧範囲 85V~115V 検出精度 : ±2V
商用同期周波数範囲 47.5Hz~52.5Hz(50Hz時)/57Hz~62Hz(60Hz時) 検出精度 : ±0.2Hz
自走発振周波数範囲 上記範囲外
入力最大電源容量 5.2kVA 8.0kVA 10.5kVA 充電含む/定格出力時
入力力率 95%以上 定格入出力時
交流出力 接続方法 端子台(M6) 端子台(M8)
(インバータ) 相数・線数 単相2線
電圧変動 (精度) 定格電圧±2%以内
周波数変動 (精度) 同期時 : 入力周波数、非同期時 : 動作周波数±0.2%以内
電圧波形、歪率 正弦波、5%以下
過負荷耐量 101%~120% : 1分、121%~ : 瞬時
停電切換時間 0m秒
交流出力 バイパス容量 5kVA 7.5kVA 10kVA オートリターン機能付き
過電流耐量 定格出力時電流値の1000% : 1サイクル ブレーカによる保護あり
給電切換時断時間 入出力同期時 : 0m秒、非同期時 : 最大7m秒 インバータ給電⇔バイパス給電
バッテリ バッテリ種類 制御弁式小型鉛蓄電池
容量・個数 5Ah、12V×30個 7Ah、12V×30個 12Ah、12V×30個 組電池電圧360V
バックアップ時間 定格出力容量時10分以上(P.F.=0.8) 定格出力、周囲温度25℃、初期特性
充電時間 8時間以内
期待寿命 5年 周囲温度25℃
設置環境 周囲温度 0℃~40℃ 使用条件
想定温度25℃
相対湿度 30%~90% 無 無結露のこと
騒音レベル 50dB以下 装置前方1m
発生熱量 2560kJ/H 3810kJ/H 5070kJ/H 満充電時
その他 LCD表示 状態表示、計測表示、故障表示、ガイダンス表示 日本語(カタカナ)/
英語の選択可能
LED表示 電力系統/バッテリ状態、同期/過負荷/アラーム
操作スイッチ 液晶操作スイッチ、ブザー停止、リセット
警報手段 ブザー(連続音/断続音)
外部インタフェース D_sub 9ピンコネクタ(X-Slot標準通信ポート)
端子台 入力 リモートON/OFFスイッチ、発電機入力
接点信号 出力 停電、ローバッテリ、アラーム、インバータ給電、 バイパス給電
環境耐量 耐ACノイズ 2kV以上
耐雷サージ 20kV以上 条件 : 1.2×50μ秒
耐静電ノイズ 10kV以上 条件 : R=330Ω、C=150pF
規格 EMC VCCI クラスA準拠
外形寸法 (W×H×D) 250×750×700mm 360×1000×700mm
質量 140kg 215kg 255kg

拡張仕様

バックアップ拡張仕様

バックアップ時間拡張仕様の各モデルはバッテリBOXが追加され、本体にはバッテリを内蔵しません。

基本型名 DL9145-502JL DL9145-752JL DL9145-103JL
30分仕様 : Dモデル構成 本体+バッテリBOX(1面)
バッテリBOX寸法 400x750x690mm 450x1000x690mm 400x1000x690mm
合計質量 (本体+バッテリBOX) 85kg+200kg 135kg+320kg 135kg+380kg
60分仕様 : Eモデル構成 本体+バッテリBOX(1面) 本体+バッテリBOX(2面)
バッテリBOX寸法 400×1000×690mm 450×1000×690mm 450×1000×690mm×2
合計質量 (本体+バッテリBOX) 85kg+380kg 135kg+420kg 135kg+340kg+370kg

トランスボックスオプション

トランスボックスオプションを併用することで、各種入出力電圧に対応します。

基本型名 DL9145-502JL DL9145-752JL DL9145-103JL
トランスBOX寸法 (W×H×D) 200×750×690mm 250×1000×690mm
トランスBOX質量 15モデル 70kg 90kg 100kg
トランスBOX質量 85モデル 115kg 150kg 180kg

※ 絶縁タイプのトランスボックスもご用意しております。詳しくは弊社営業所までお問い合わせください。

耐震固定金具オプション

耐震固定金具もご用意しております。詳しくは弊社営業所までお問い合わせください。
※ 本ホームページの記載内容については、予告なく変更する場合がありますので予めご了承ください。

オプション

UPS拡張オプションカード

品名 概要
Power-SOL Network Agent Card (XS-PS-NAC) SNMP v2に対応 / 電源の統合管理 Power-SOLに対応 / 複数OSの連携シャットダウン / E_Mail通知/ログ記録 / Webブラウザ監視 / Wake On LANに対応

ネットワーク経由でUPSを監視

品名 概要
Power-SOL LAN経由で統合管理を実現
