GX200シリーズ

安定出力・高効率(95%)を実現
常時インバータ給電方式
単相 1.5~10kVA

問い合わせフォーム
  • 特長
  • 定格・仕様
  • 各部名称
  • オプション
  • ダウンロード

特長

常時インバータデュアルコンバージョン方式を採用

常時インバータ給電方式と常時商用給電方式の両方の長所を兼ね備えた新方式を採用しました。それにより、安定した電圧を出力し、高効率(95%)を達成しました。

グローバル電圧対応

200、208、220、230、240Vの世界各地の電圧に対応しています。

充実したバッテリチェック機能

  • 毎起動時および一定時間ごとに自動的にバッテリの劣化をチェック
  • バッテリ劣化状態でチェックを実施した時でも、UPSの出力が途絶えてシステムダウンに至る心配のない、安全なバッテリチェック方式を採用
  • 温度センサを内蔵し、バッテリ温度に合わせた交換時期をブザーとLEDでお知らせ

自立タイプとラックタイプを用意

1.5~3kVAは、ラックタイプ、自立タイプ、自立・ラック兼用タイプを、5~10kVAは、自立・ラック兼用タイプを用意しています。

バッテリのイージーメンテナンス

  • バッテリ交換はUPSの出力を停止せずにシステムを稼動した状態で交換可能
  • UPSの前面から簡単に脱着

電源管理ソフト・OSシャットダウン

下記ページから各種ソフトウェアをダウンロードできます。

定格・仕様

定格・仕様

1.5~3kVA

項目 1.5kVA 3kVA
形式*4 自立 M-UPS015AE2S-UC(B) M-UPS030AE2B-UC(B)*3
ラック M-UPS015AE2R-UC(B) M-UPS030AE2R-UC(B)
運転方式 常時インバータデュアルコンバージョン方式
交流入力 定格電圧 160 ~ 288V(歪率5%以下)
相数・線数 単相2線
周波数 50/60Hz
最大入力電流 20A以下
交流出力 定格出力容量 1.5kVA/1.2kW 3kVA/2.4kW
相数・線数 単相2線
出力電圧 200/208/220/230/240V(出力電圧精度±2%)
出力周波数 50/60Hz±0.1%(バックアップ時)
波形 正弦波
停電切換時間 無瞬断
直送バイパス回路 あり
バッテリ 種類 小型制御弁式鉛蓄電池
バックアップ時間*1 5分(定格負荷、 周囲温度25℃、 初期特性)
公称電圧 48V 96V
バッテリ交換 前面部より交換
外部接続 入力 自立 IEC60320-1 C14 端子台(M4ねじ)
ラック 端子台(M4ねじ)
出力 自立 IEC60320-1 C13(8個口) 端子台(M4ねじ)
ラック 端子台(M4ねじ)
上位に必要なブレーカ容量 10A以上 20A以上
カードスロット あり(標準インタフェースボード搭載)
ラックマウントアタッチメント 標準添付(EIA対応)
環境条件 周囲温度 0~+40℃
相対湿度 20~90%(結露なきこと)
騒音 50dB(A)以下 60dB(A)以下
冷却方式 強制空冷
外形寸法(W×D×H)〔mm〕 自立 170×480×213 172×480×410*2
ラック 437×520×87(2U)*2 437×680×87(2U)*2
質量 自立 24kg 44kg
ラック 27kg 40kg

*1 バックアップ時間は実力値であり、保証値ではありません。
*2 端子台カバーは含みません。
*3 製品固定用スタビライザーが標準添付されています。
*4 ULとして使用する場合には、入力にUL取得のブレーカが必要になります。

5~10kVA

項目 5kVA 7.5kVA 10kVA

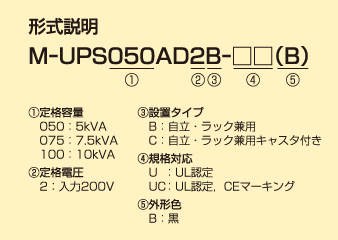

形式*4 自立・ラック兼用*3 M-UPS050AD2B-□□(B) M-UPS075AD2B-□□(B) M-UPS100AD2B-□□(B)
運転方式 常時インバータデュアルコンバージョン方式
交流入力 定格電圧 160~288V(入力ワイドレンジ)
相数・線数 単相2線
周波数 50/60Hz
最大入力電流 29A
入力低電圧/バッテリ充電時
44A
入力低電圧/バッテリ充電時
57A
入力低電圧/バッテリ充電時
交流出力 定格出力容量 5kVA/4kW 7.5kVA/6kW 10kVA/8kW
相数・線数 単相2線
出力電圧 200/208/220/230/240V(出力電圧精度±2%)
出力周波数 50/60Hz±0.1%(バックアップ時)
波形 正弦波
停電切換時間 無瞬断
直送バイパス回路 あり
バッテリ 種類 小型制御弁式鉛蓄電池
バックアップ時間*1 5分 8分 5分
公称電圧 192V
バッテリ交換 前面部より交換
外部接続 入力 端子台(M5ねじ) 端子台(M8ねじ)
出力 端子台(M5ねじ) 端子台(M8ねじ)
上位に必要なブレーカ容量 40A以上 50A以上 75A以上
カードスロット あり(標準インタフェースボード搭載)
ラックマウントアタッチメント RRAK050C-E(B)(EIA対応、別売) RRAK075C-E(B) (EIA対応、別売)
環境条件 周囲温度 0~+40℃
相対湿度 20~95%(結露なきこと)
騒音 50dB(A)以下 60dB(A)以下
冷却方式 強制空冷
外形寸法(W×D×H) 〔mm〕*2 130(3U)×718×434 256(6U)×771×434
質量 63kg 127kg

*1 バックアップ時間は実力値であり、保証値ではありません(定格負荷、 周囲温度25℃、 初期特性)。
*2 端子台カバーは含みません。
*3 製品固定用スタビライザーを標準添付しています。
*4 UCとして使用する場合は、入力にUL取得のブレーカが必要になります。

増設バッテリモジュール仕様

形式 形状(タイプ) バックアップ時間〔分〕 外形寸法 〔mm〕
(W×D×H)
質量 〔kg〕 適用UPS
1台時 2台時 3台時 4台時 5台時
RRAB015AE2S 自立 25 55 80 113 146 170×480×212 30 M-UPS015AE2S
RRAB015AE2R ラック 25 55 80 113 146 465×520×87 32.5 M-UPS015AE2R
RRAB030AE2B 自立・ラック兼用 25 55 80 113 146 172×480×410 62 M-UPS030AE2B
RRAB030AE2R ラック 15 25 41 54 67 465×680×87 36 M-UPS030AE2R
RRAB050AD2B-(B) 自立・ラック兼用 25 50 75 100 140 130×701×434 84 M-UPS050AD2B
20 35 50 70 90 M-UPS075AD2B
15 25 35 48 60 M-UPS100AD2B

注 上記バックアップ時間は本体内蔵のバッテリを組み合わせての時間です。
バックアップ時間は実力値であり、保証値ではありません。

19インチラックマウント用アタッチメント

形式 適用機種 適用19インチラック規格
UPS 増設バッテリ
RRAK050C-E(B) M-UPS050AD2B RRAB050AD2B-(B) EIA
RRAK075C-E(B) M-UPS075AD2B、M-UPS100AD2B - EIA

標準インタフェースボード(標準装備)

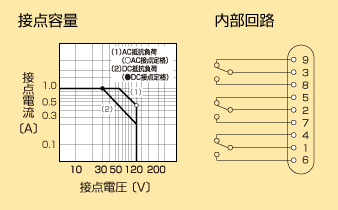

標準監視用インタフェース

〈CN1 : D-sub 9pinオス(M3ミリネジ)〉

信号の名称 ピン番号 信号の種類
UPS故障停止、バッテリチェック異常、
バッテリ寿命
1 -4間 動作にて 開
1 -6間 動作にて 閉
交流入力停電 2 -5間 動作にて 開
2 -7間 動作にて 閉
バッテリ放電終止予告 3 -9間 動作にて 開
3 -8間 動作にて 閉

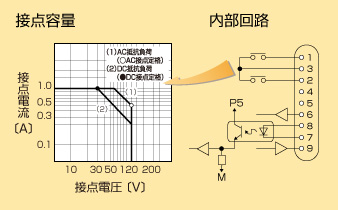

PC用インタフェース

〈CN2 : D-sub 9pinメス(♯4-40インチネジ)

信号の名称 ピン番号 信号の種類
バッテリ放電終止予告 1 -3間 動作にて 閉
交流入力停電 2 -3間 動作にて 閉
UPS自動
シャットダウン
8 -7間 バックアップ運転中に約0.5秒間『H』信号
受信にてUPS停止(DC5~25V)
シリアルデータ入力 6 -7間 RS-232C受信ポート
シリアルデータ出力 9 -7間 RS-232C送信ポート

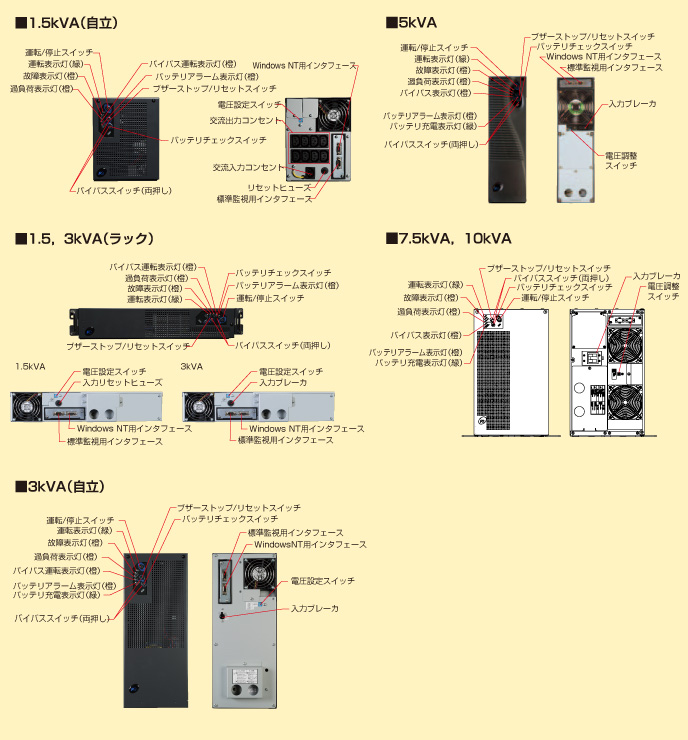

各部名称

オプション

ネットワーク対応製品

UPSをネットワークに接続

品名 概要
WEB/SNMPカード(RRACWG04) UPSに実装しネットワークに接続するためのカードです。WebブラウザやSNMPマネージャソフトから電源監視ができるほか、 Web/SNMPカードからコンピュータをシャットダウンすることができます。
USBカード(RRACWG13) UPSとパソコンをUSBケーブルで接続するためのカードです。UPSの監視やOSのシャットダウンが可能です。UPS管理ソフトのインストールは不要です。

ネットワーク経由でサーバシャットダウン・複数のUPSをまとめて監視

品名 概要
NetpowerView F NetpowerView F "NetpowerView F(ネットパワービューエフ)は、高機能なUPS管理ソフトです。
ネットワーク経由の電源監視や、マルチサーバシャットダウンが可能です。
Pupsman "PUPSMAN(ピーウプスマン)はモジュールサイズの小さいUPS管理プログラムです。(フリーソフト)
英語版OSにも対応しています。
UPSUtilityコマンド お客様のアプリケーションプログラムから、UPSを直接制御するためのコマンド類です。
StandPowerMonitor Stand Power Monitorは、対象UPSでバックアップしたコンピュータをシャットダウンするための簡易ソフトウェアです。

ダウンロード

外形図

資料No. ファイル名 種類(サイズ)
HG422697 外形図 GX200(M-UPS015AE2R-UC(B)(RS))[別ウィンドウ] PDF(191.5KB)
HG422696 外形図 GX200(M-UPS015AE2S-UC(B)(RS))[別ウィンドウ] PDF(195.7KB)
HG422699 外形図 GX200(M-UPS030AE2R-UC(B)(RS))[別ウィンドウ] PDF(189.6KB)
HG422698 外形図 GX200(M-UPS030AE2B-UC(B)(RS))[別ウィンドウ] PDF(169.3KB)
HG421345 外形図 GX200 10kVA[別ウィンドウ] PDF(542.1KB)
HG421343 外形図 GX200 5kVA[別ウィンドウ] PDF(366.3KB)
HG421336 外形図 GX200 7.5kVA[別ウィンドウ] PDF(541.3KB)

接続図

資料No. ファイル名 種類(サイズ)
HG422692 N-GX200 系統図_m-ups015ae2r[別ウィンドウ] PDF(75.7KB)
HG422691 N-GX200 系統図_m-ups015ae2s[別ウィンドウ] PDF(75.3KB)
HG422693 N-GX200 系統図_m-ups030ae□[別ウィンドウ] PDF(77.3KB)
HG419401 系統図 GX200 5kVA[別ウィンドウ] PDF(75.7KB)
HG419403 系統図 GX200 7.5kVA/10kVA[別ウィンドウ] PDF(77.5KB)

仕様書

資料No. ファイル名 種類(サイズ)
HG522687 製作仕様書 GX200 10kVA[別ウィンドウ] PDF(142.1KB)
HG522681 製作仕様書 GX200 5kVA[別ウィンドウ] PDF(143.5KB)
HG522684 製作仕様書 GX200 7.5kVA[別ウィンドウ] PDF(141.5KB)
gx200shiyo050 製作仕様書 GX200シリーズ ラックアタッチメント[別ウィンドウ] PDF(537.0KB)
HG525538 製作仕様書 N-GX200 M-UPS015AE2□_UC(B)[別ウィンドウ] PDF(225.8KB)
HG525539 製作仕様書 N-GX200 M-UPS030AE2□_UC(B)[別ウィンドウ] PDF(224.8KB)

カタログ

資料No. ファイル名 種類(サイズ)
26A1-J-0003-GX200 カタログ GX200シリーズ[別ウィンドウ] PDF(1.5MB)
26A1-E-0001-GX200 カタログ GX200シリーズ(英文)[別ウィンドウ] PDF(3.0MB)
