GTシリーズ（1kVA）
GTシリーズ（1kVA）
小型・薄型 2Uラックサイズで大容量1kVAを高品質な正弦波で1,000msの保護時間
生産終了
- 特徴
- 定格・仕様
- 各部名称
- ダウンロード
瞬低時は高品質の正弦波出力
装置の安定動作をさせる入力電源は、正弦波出力が前提となっています。瞬低・瞬断対策品であるMLPの出力は、電源品質の基本である「正弦波出力」です。

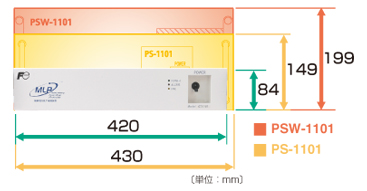

設置スペースは小さく・薄く
1kVAの出力容量にもかかわらず、小型・薄型で設置スペースの有効活用ができる「2Uラックマウントサイズ」です。高効率回路技術とモジュール実装技術によって実現しました。内部配線ワイヤや内部設定可変抵抗器が大幅に削減され、品質・信頼性も格段に向上しました。
瞬低保護範囲は深く・広く
瞬低・瞬断の保護時間は、なんと「1,000msの長時間」を実現し、使用負荷容量500VAでは2,000msと使用範囲が広がります。
瞬低は電圧低下、瞬断は瞬時停電ですが、電圧低下具合は深く「電圧サグ : 100% 保護」です。半導体製造設備規格の「SEMI F47-0200」に余裕をもってクリアできます。

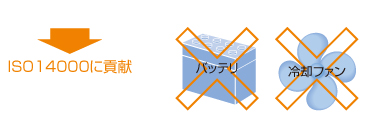

環境にも優しい
保守・交換部品（ファン・鉛バッテリなど）が必要ありません。したがって特別産業廃棄物が発生しません。常時商用給電の高効率運転で省エネにも貢献します。
| 型名 | GT-1101AC100Vタイプ | GT-1201AC200Vタイプ | |
|---|---|---|---|
| 定格容量 | 1kVA | ||
| 定格（商用） | 入力電圧（＊） | 単相、AC100V±8％、50/60Hz±1Hz | 単相、AC200V±8％、50/60Hz±1Hz |
| 入力 | 入力電流（typ.） | 12Arms | 6Arms |
| 定格（商用）出力運転 | 出力電圧 | 単相、AC［入力電圧］－2V、50/60Hz | 単相、AC［入力電圧］－4V、50/60Hz |
| 最大出力電流 | 10Arms | 5Arms | |
| 瞬時過負荷耐量 | 定格出力電流の5倍以下（1サイクル） | ||
| インバータ出力運転 | 定格出力電圧 | 商用時出力電圧の±4％、50/60Hz±1Hz | |
| 定格出力電流 | 10Arms | 5Arms | |
| 定格出力電力 | 1kVA/800W | ||
| 出力波形／波形ひずみ | 正弦波／5%(typ.) | ||
| 負荷力率 | 0.8～1.0（遅れ） | ||
| 最大ピーク電流 | 波高値 20A o-peak | 波高値 10A o-peak | |
| 切換方式 | 入力電圧（供給電圧）が－9%（typ.）以下で半導体スイッチにてインバータ出力に切り換える | ||
| 切換時間 | 商用出力→インバータ出力 | 半サイクル以内 | |
| 保護時間 | 定格入力電圧、全負荷時において1秒以上 | ||
| 繰り返し動作電圧保護 | 15秒間隔で1秒の瞬時電圧低下・瞬時停電を10回連続保護 | ||
| 動作環境 | 動作周囲温度／湿度 | 0～＋50℃（0～＋40℃ : 100％負荷、＋50℃ : 60％負荷）／30～90％RH（結露なし） | |
| 冷却方法 | 自然空冷 | ||
| 信号出力 | アラーム信号 | 1C接点（接点容量 : DC24V、0.5A以下）の信号出力および警報ブザーが鳴ります | |
| ACフェイル | フォトカプラ、オープンコレクタ出力（DC24V、10mA以下）の信号出力 | ||
| 絶縁・耐圧 | 絶縁抵抗 | 入力・出力－筐体間 : 10MΩ以上、25℃、70%RH | |
| 耐電圧 | 入力・出力－筐体間 : 2kVAC1分間 | ||
| 外観 | サイズ（W×H×D） | 420×84×450mm（外観図参照 : 取手・キャスタ・組立ビス頭の寸法は含みません） | |
| 質量 | 11kg | ||
| パネル表示 | 出力ランプ : 緑 警報ランプ : 赤 異常ランプ : 黄 | ||
| その他 | オプション仕様 | 装置停止機能（STOP） : リレー接点信号を入力することにより、サーキットプロテクタが遮断します | |
＊ 規定値内であっても、局部的にひずみが大きい場合、対応できない場合があります。
