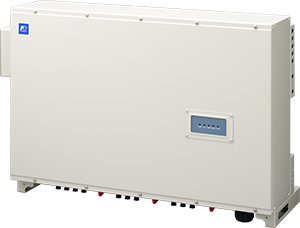

太陽光パワーコンディショナ PIS-112/420-J（DC1,100V 対応 125kVA）

マルチストリング対応の自家消費システム向け3相パワーコンディショナ

電気安全環境研究所(JET)より高圧系統連系保護装置等認証を取得

高信頼の防塵・防水性能（IP65）

標準仕様で防塵・防水性能に優れているため、重塩害地域などでも設置が可能です。

太陽電池ストリングごとに発電可能

MPPT（最大電力点追従制御）を行う回路が複数注入っているので、一部のパネルに影ができても、残りのパネルの発電電力は低下しません。

注）

112.5kW は10 回路、50kW 以下は4回路を装備

延長保証対応（オプション）

標準センドバック保証は5 年間。延長保証で最大20 年間（112.5kW）・10 年間（50kW 以下）を用意しています（オプションの延長保証は製品購入時に契約してください）。

PIS-112/420-J

屋根接地に適したマルチストリング対応分散型PCS

項目 シリーズ名 PIS-112/420-J 備考
定格出力 125kVA
絶縁方式 トランスレス方式
電気仕様
(DC入力)		 最大直流
入力電圧		 1100V
MPPT
電圧範囲		 200〜1000V 250V以上で起動，1000〜1100Vは待機
MPPT
電圧範囲
（最大負荷）		 600 ～ 800V
定格入力電流 22A×4(*) *MTTPあたり22A
最大入力電流 35A×4(*) *MTTPあたり35A
直流入力
分岐数		 20 2分岐ごとにMPPTを実施
外部回路により12入力まで増設可能 注1
電気仕様
(AC出力)		 定格出力容量 112.5kW
出力電圧範囲 420/440V -10 ～+10%（50/60Hz)
周波数範囲 50/60Hz ±6%
出力相数 三相3線，
中性点接地／非接地系対応
定格出力電流 154.6/147.6A（50/60Hz)
出力力率 進み力率0.8～遅れ力率0.8
出力電流歪率
(総合)		 <5%(定格出力時)
出力電流歪率
(各次)		 <3%(定格出力時)
装置最高効率 98.6% IEC61638裕度表示
装置効率
(EURO効率)		 98.0% IEC61638裕度表示
過負荷耐量 125kVA(111%) 周囲温度 20℃以下：105%
騒音 72dB以下 A特性
系統連系 系統保護 OV，UV，OF，UF
単独運転
検出方式
(受動)		 電圧位相跳躍検出 無効，10 [°]
単独運転
検出方式
(能動)		 ステップ注入付周波数
フィードバック方式		 無効，有効
電圧上昇
抑制機能		 無効電力出力，有効電力抑制 進相運転（遅れ0.8～進み0.8、設定刻み0.01)時は、
系統電圧に関係なく無効電流を出力
FRT JEAC9701に対応
保護 絶縁抵抗検出 対応
漏洩電流検出 対応
RCD、タイプB
(IEC62109-1)
盤構造 設置方式 屋外、屋内
適合IP IP65
ケーブル
引き込み		 下部
冷却方式 強制空冷 注2
寸法 PCS単体
(W×D×H)		 1,800×356×700mm
質量 PCS単体 約95kg
環境条件 保存温度 −25〜+70℃(輸送中)，
−25〜+65℃(保管中)		 急激な温度変化による結露や氷結が生じない場所
動作温度 −25〜+60℃ 30℃以上でパワーセーブ
相対湿度 0〜100% 盤内部は結露なきこと
標高 1000m以下 1000〜4000m：出力レベルに応じた許容周囲温度が
1000mごとに約10度低下
準拠規格 電気安全 JIS，JEM，JEC
系統連系規定 JEAC9701 電気安全環境研究所(JET)より高圧系統連系保護装置等
認証を取得
JET(高圧系統
連系保護装置)		 H-0006：-Z11 -Z01：標準仕様、
-Z11：重耐塩仕様
通信方式 RS-485（Modbus RTU）
USB（Androidローダ用）注3

注1

入力回路を8回路より多く増設した場合は、最大直流入力電圧が変わります。詳しくは、ユーザーズマニュアルを参照ください。ユーザーズマニュアルは担当営業から送付します。

注2

購入後10 年目に空冷ファンの交換作業が必要です(有償)。

注3

Android ローダがインストールされたモバイルフォンとの接続にはUSB データケーブルとUSB Host 変換ケーブルが必要です。詳しくは、ユーザーズマニュアルを参照ください。
