パワーコンディショナ
太陽光用パワーコンディショナ PIS-21/210-J（DC600V対応 21kVA） PIS-42/420-J（DC1100V対応 42kVA） PIS-50/500-J（DC1100V対応 50kVA）

マルチストリング対応の自家消費システム向け
3相パワーコンディショナ

電気安全環境研究所(JET)より高圧系統連系保護装置等認証を取得

高効率化・マルチストリング対応により発電量向上に貢献

自社製Sicパワー半導体の搭載により最大変換効率99% 注(EURO効率98.5%注)、低出力帯の高効率化を達成。 さらにマルチストリング対応（4回路MPPT）により、影などによって日照量の少ない時間帯でも発電量の向上に貢献します。

注

50kVAクラス

50kVAクラス
SICダイオード

  • 高速スイッチング特性

  • 低VF特性

  • 低IR特性

  • 高逆サージ耐量

　　　　　　MPPT回路に搭載

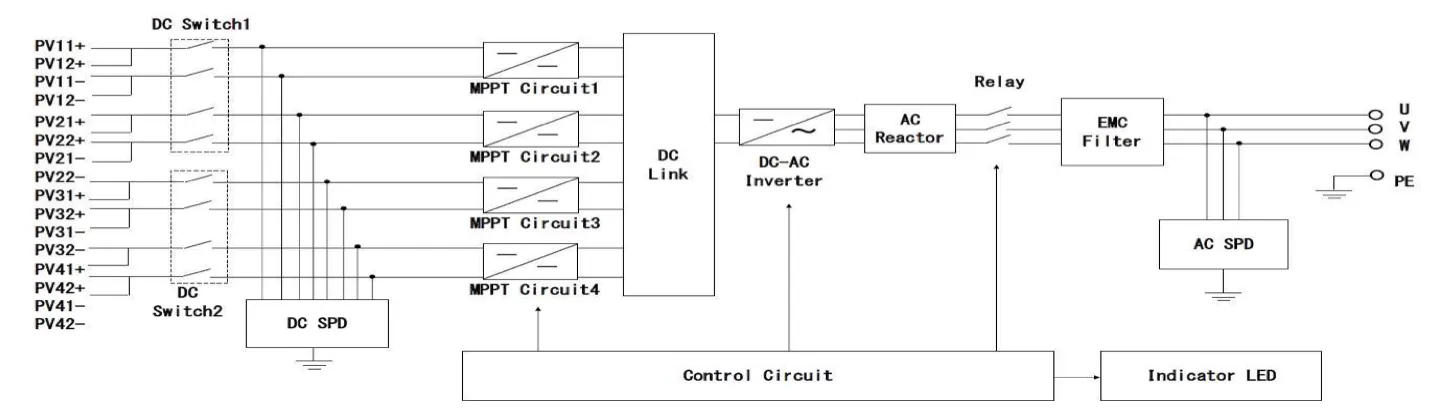

主回路構成ブロック図

IP65適合・重塩害対応・軽量化により設置箇所の多様化に対応

保護等級IP65への適合、重塩害対応で厳しい環境下での設置に対応しております。 さらに50～100kVAの容量帯で58㎏の世界最高レベルの軽量化を実現し、山間部・屋上など多様な設置箇所の要求に対応しております。

高信頼の防塵・防水性能（IP65）

標準仕様で防塵・防水性能に優れているため、重塩害地域などでも設置が可能です。

太陽電池ストリングごとに発電可能

MPPT（最大電力点追従制御）を行う回路が複数注入っているので、一部のパネルに影ができても、残りのパネルの発電電力は低下しません。

注）

112.5kW は10 回路、50kW 以下は4 回路を装備

延長保証対応（オプション）

標準センドバック保証は5 年間。延長保証で最大20 年間（112.5kW）・10 年間（50kW 以下）を用意しています（オプションの延長保証は製品購入時に契約してください）。

ファンレスで10年間の長期メンテナンスフリーを実現

自社製SiCパワー半導体の適用により損失を低減し、さらにパワー半導体を最適に配置し背面をヒートシンク形状にすることで、 自然空冷（ファンレス）を可能としました。これにより、10年間の長期メンテナンスフリーを実現し、お客様の利便性を向上させました。

自家消費システム構成図例

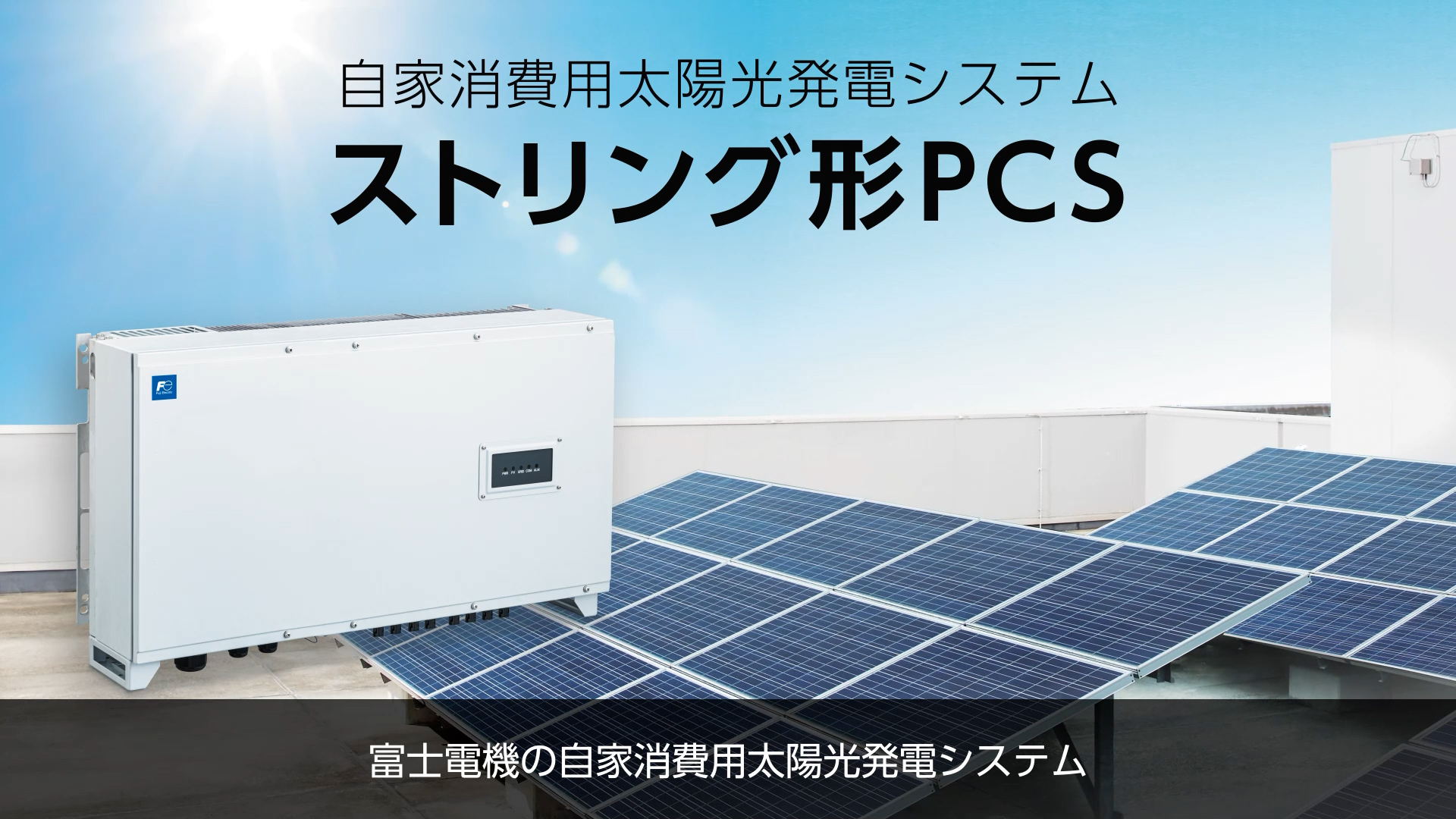

ストリング形PCS プロモーション映像 動画 再生マーク
ストリング形PCS プロモーション映像 動画

（４分25秒）

屋根接地に適したマルチストリング対応分散型PCS

項目 シリーズ名 PIS-21/210-J 備考
定格出力 21kVA
絶縁方式 トランスレス方式
電気仕様
(DC入力)		 最大直流
入力電圧		 600V
MPPT
電圧範囲		 200〜600V 250V以上で起動
MPPT
電圧範囲
（最大負荷）		 270～500V
定格入力電流 22A×4(*) *MTTPあたり22A
最大入力電流 35A×4(*) *MTTPあたり35A
直流入力
分岐数		 8 2分岐ごとにMPPTを実施
外部回路により12入力まで増設可能 注1
電気仕様
(AC出力)		 定格出力容量 21kVA
出力電圧範囲 210V −10〜+10%
周波数範囲 50/60Hz ±5%
出力相数 三相3線，V相接地系対応
定格出力電流 57.8A
出力力率 進み力率0.8～遅れ力率0.8
出力電流歪率
(総合)		 <5%(定格出力時)
出力電流歪率
(各次)		 <3%(定格出力時)
装置最高効率 97.7% IEC61638裕度表示
装置効率
(EURO効率)		 96.8% IEC61638裕度表示
過負荷耐量 22kVA(105%) 周囲温度 20℃以下：105%
騒音 65dB以下 A特性
電気仕様
(自立運転)		 連系・自立切替
ユニット		 オプション
ユニット外形
(W×D×H)		 139×303×494mm
ユニット質量 約5.4kg
電気方式 単相2線式
定格電圧 AC105V
定格出力電力 3kVA
定格周波数 50/60Hz
系統連系 系統保護 OV，UV，OF，UF
単独運転
検出方式
(受動)		 電圧位相跳躍検出 無効，10 [°]
単独運転
検出方式
(能動)		 ステップ注入付周波数
フィードバック方式		 無効，有効
電圧上昇
抑制機能		 無効電力出力，有効電力抑制 進相運転（遅れ0.8～進み0.8、
設定刻み0.01)時は、系統電圧に関係なく無効電流を出力
FRT JEAC9701に対応
保護 絶縁抵抗検出 対応
漏洩電流検出
盤構造 設置方式 屋外、屋内
適合IP IP65
ケーブル引き込み 下部
冷却方式 自然空冷
寸法 PCS単体
(W×D×H)		 930×260×540mm
質量 PCS単体 約58kg
環境条件 保存温度 −25〜+70℃(輸送中)，
−25〜+65℃(保管中)		 急激な温度変化による結露や氷結が生じない場所
動作温度 −25〜+50℃ 30℃以上でパワーセーブ
相対湿度 0〜100% 盤内部は結露なきこと
標高 1000m以下 1000〜4000m：出力レベルに応じた許容周囲温度が
1000mごとに約10度低下
準拠規格 電気安全 JIS，JEM，JEC
系統連系規定 JEAC9701 電気安全環境研究所(JET)より高圧系統連系保護装置等認証を取得
JET(高圧系統連系
保護装置)		 H-0001：-Z11
H-0003：-Z01		 -Z01：標準仕様、
-Z11：重耐塩仕様
通信方式 RS-485（Modbus RTU）
USB（Androidローダ用）注2

注1

入力回路を8回路より多く増設した場合は、最大直流入力電圧が変わります。詳しくは、ユーザーズマニュアルを参照ください。ユーザーズマニュアルは担当営業から送付します。

注2

Android ローダがインストールされたモバイルフォンとの接続にはUSB データケーブルとUSB Host 変換ケーブルが必要です。詳しくは、ユーザーズマニュアルを参照ください。

屋根接地に適したマルチストリング対応分散型PCS

項目 シリーズ名 PIS-42/420-J 備考
定格出力 42kVA
絶縁方式 トランスレス方式
電気仕様
(DC入力)		 最大直流入力電圧 1100V
MPPT
電圧範囲		 200〜1000V 250V以上で起動，1000〜1100Vは待機
MPPT
電圧範囲
（最大負荷）		 540～850V
定格入力電流 22A×4(*) *MTTPあたり22A
最大入力電流 35A×4(*) *MTTPあたり35A
直流入力
分岐数		 8 2分岐ごとにMPPTを実施
外部回路により12入力まで増設可能 注1
電気仕様
(AC出力)		 定格出力容量 42kVA
出力電圧範囲 420V −10〜+10%
周波数範囲 50/60Hz ±5%
出力相数 三相3線，中性点接地／非接地系対応
定格出力電流 57.7/55.1A (50/60Hz)
出力力率 進み力率0.8～遅れ力率0.8
出力電流歪率
(総合)		 <5%(定格出力時)
出力電流歪率
(各次)		 <3%(定格出力時)
装置最高効率 98.7% IEC61638裕度表示
装置効率
(EURO効率)		 98.1% IEC61638裕度表示
過負荷耐量 44kVA(105%) 周囲温度 20℃以下：105%
騒音 65dB以下 A特性
系統連系 系統保護 OV，UV，OF，UF
単独運転
検出方式
(受動)		 電圧位相跳躍検出 無効，10 [°]
電圧上昇
抑制機能		 無効電力出力，有効電力抑制
FRT JEAC9701に対応
保護 絶縁抵抗検出 対応
漏洩電流検出 対応
RCD、タイプB (IEC62109-1)
盤構造 設置方式 屋外、屋内
適合IP IP65
ケーブル引き込み 下部
冷却方式 自然空冷
寸法 PCS単体
(W×D×H)		 930×260×540mm
質量 PCS単体 約58kg
環境条件 保存温度 −25〜+70℃(輸送中)，
−25〜+65℃(保管中)		 急激な温度変化による結露や氷結が生じない場所
動作温度 −25〜+60℃ 30℃以上でパワーセーブ
相対湿度 0〜100% 盤内部は結露なきこと
標高 1000m以下 1000〜4000m：出力レベルに応じた許容周囲温度が
1000mごとに約10度低下
準拠規格 電気安全 JIS，JEM，JEC
系統連系規定 JEAC9701 電気安全環境研究所(JET)より高圧系統連系保護装置等認証を取得
JET(高圧系統連系
保護装置)		 H-0005：-Z11 -Z01：標準仕様、
-Z11：重耐塩仕様
通信方式 RS-485（Modbus RTU）
USB（Androidローダ用）注2

注1

入力回路を8回路より多く増設した場合は、最大直流入力電圧が変わります。詳しくは、ユーザーズマニュアルを参照ください。ユーザーズマニュアルは担当営業から送付します。

注2

Android ローダがインストールされたモバイルフォンとの接続にはUSB データケーブルとUSB Host 変換ケーブルが必要です。詳しくは、ユーザーズマニュアルを参照ください。

屋根接地に適したマルチストリング対応分散型PCS

項目 シリーズ名 PIS-50/500-J 備考
定格出力 50kVA
絶縁方式 トランスレス方式
電気仕様
(DC入力)		 最大直流入力電圧 1100V
MPPT
電圧範囲		 200〜1000V 250V以上で起動，1000〜1100Vは待機
MPPT
電圧範囲
（最大負荷）		 625～850V
定格入力電流 22A×4(*) *MTTPあたり22A
最大入力電流 35A×4(*) *MTTPあたり35A
直流入力
分岐数		 8 2分岐ごとにMPPTを実施
外部回路により12入力まで増設可能 注1
電気仕様
(AC出力)		 定格出力容量 50kVA
出力電圧範囲 500V −10〜+10%
周波数範囲 50/60Hz ±5%
出力相数 三相3線，非接地系対応
定格出力電流 57.8A
出力力率 進み力率0.8～遅れ力率0.8
出力電流歪率
(総合)		 <5%(定格出力時)
出力電流歪率
(各次)		 <3%(定格出力時)
装置最高効率 99% IEC61638裕度表示
装置効率
(EURO効率)		 98.5% IEC61638裕度表示
過負荷耐量 52.5kVA(105%) 周囲温度 20℃以下：105%
騒音 65dB以下 A特性
系統連系 系統保護 OV，UV，OF，UF
単独運転
検出方式
(受動)		 電圧位相跳躍検出 無効，10 [°]
単独運転
検出方式
(能動)		 ステップ注入付周波数
フィードバック方式		 無効，有効
電圧上昇
抑制機能		 無効電力出力，有効電力抑制 進相運転（遅れ0.8～進み0.8、設定刻み0.01)時は、
系統電圧に関係なく無効電流を出力
FRT JEAC9701に対応
保護 絶縁抵抗検出 対応
漏洩電流検出 対応
RCD、タイプB (IEC62109-1)
盤構造 設置方式 屋外、屋内
適合IP IP65
ケーブル引き込み 下部
冷却方式 自然空冷
寸法 PCS単体
(W×D×H)		 930×260×540mm
質量 PCS単体 約58kg
環境条件 保存温度 −25〜+70℃(輸送中)，
−25〜+65℃(保管中)		 急激な温度変化による結露や氷結が生じない場所
動作温度 −25〜+60℃ 30℃以上でパワーセーブ
相対湿度 0〜100% 盤内部は結露なきこと
標高 1000m以下 1000〜4000m：出力レベルに応じた許容周囲温度が
1000mごとに約10度低下
準拠規格 電気安全 JIS，JEM，JEC
IEC62109-1
IEC62109-2
系統連系規定 JEAC9701 電気安全環境研究所(JET)より高圧系統連系保護装置等認証を取得
JET(高圧系統
連系保護装置)		 H-0002：-Z11
H-0004：-Z01		 -Z01：標準仕様、
-Z11：重耐塩仕様
通信方式 RS-485（Modbus RTU）
USB（Androidローダ用）注2

注1

入力回路を8回路より多く増設した場合は、最大直流入力電圧が変わります。詳しくは、ユーザーズマニュアルを参照ください。ユーザーズマニュアルは担当営業から送付します。

注2

Android ローダがインストールされたモバイルフォンとの接続にはUSB データケーブルとUSB Host 変換ケーブルが必要です。詳しくは、ユーザーズマニュアルを参照ください。
