富士電機の道路トンネル換気設備
富士電機の電気集じん機は、トンネル付近の大気環境改善のため、全国の道路トンネルで空気環境維持に貢献しています。
電気集じん機
特長
富士電機の電気集じん機は、当社開発の交流電気集じん方式を採用しており、次の特長を有します
- ナノ､サブミクロンから大きな粒子まで高効率に集じんが可能
- 集じん機下流壁面の汚染を防止
- 放電線断線による故障を対策した放電板を採用
- 小圧力損失による省エネ（電気集じん機とフィルター式の比較）
- 省保守（電気集じん機とフィルター式の比較）
設備一覧

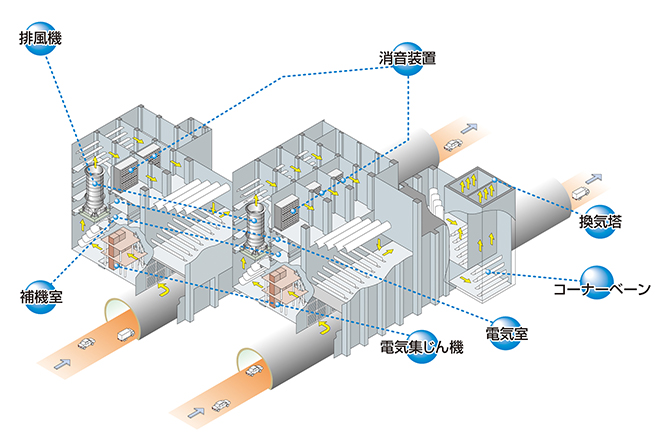

● 大気環境用 電気集じん機設備

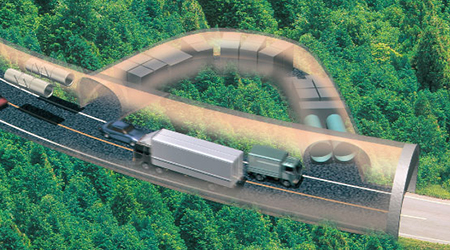

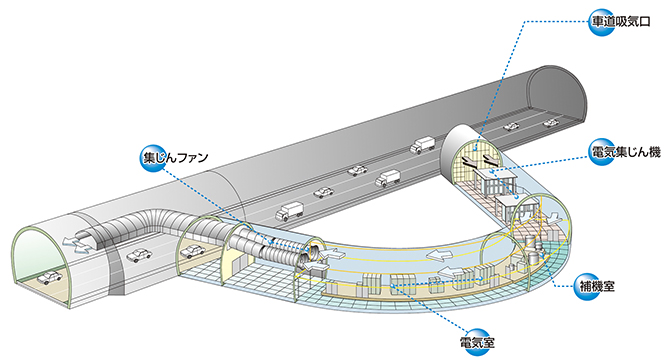

● 視環境用 電気集じん機設備

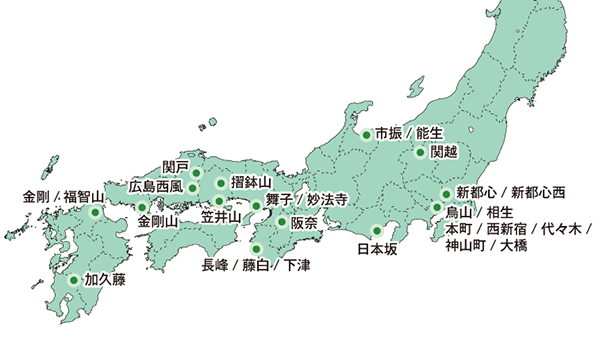

導入実績
● 浮遊粒子状物質（SPM）除去システム
| 年 | トンネル名称 | 処理風量(m3/s) | タイプ | |
|---|---|---|---|---|
| 1979 | 烏山トンネル | 175 | 坑口環境改善用 | |
| 1985 | 関越トンネル（下り線） | 第1集じん室 | 195 | 視環境用（バイパス型） |
| 第2集じん室 | 165 | 視環境用（バイパス型） | ||
| 第3集じん室 | 240 | 視環境用（バイパス型） | ||
| 第4集じん室 | 210 | 視環境用（バイパス型） | ||
| 第5集じん室 | 165 | 視環境用（バイパス型） | ||
| 1987 | 福智山トンネル（下り線） | 285 | 視環境用（バイパス型） | |
| 福智山トンネル（上り線） | 第1集じん室 | 270 | 視環境用（バイパス型） | |
| 第2集じん室 | 285 | 視環境用（バイパス型） | ||
| 金剛山トンネル（上り線） | 285 | 視環境用（バイパス型） | ||
| 1988 | 市振トンネル | 東集じん室 | 180 | 視環境用（バイパス型） |
| 西集じん室 | 165 | 視環境用（バイパス型） | ||
| 能生トンネル | 165 | 視環境用（バイパス型） | ||
| 1989 | 山陽道金剛山トンネル | 195 | 視環境用（バイパス型） | |
| 1991 | 関越トンネル（上り線） | 第1集じん室 | 225 | 視環境用（バイパス型） |
| 第2集じん室 | 270 | 視環境用（バイパス型） | ||
| 第3集じん室 | 270 | 視環境用（バイパス型） | ||
| 第4集じん室 | 180 | 視環境用（バイパス型） | ||
| 1992 | 摺鉢山トンネル | 195 | 視環境用（バイパス型） | |
| 1993 | 笠井山トンネル | 第1集じん室 | 270 | 視環境用（バイパス型） |
| 第2集じん室 | 240 | 視環境用（バイパス型） | ||
| 第3集じん室 | 225 | 視環境用（バイパス型） | ||
| 第4集じん室 | 210 | 視環境用（バイパス型） | ||
| 第5集じん室 | 210 | 視環境用（バイパス型） | ||
| 第6集じん室 | 210 | 視環境用（バイパス型） | ||
| 1997 | 阪奈トンネル | 第1集じん室 | 270 | 視環境用（バイパス型） |
| 第2集じん室 | 285 | 視環境用（バイパス型） | ||
| 1998 | 舞子トンネル | 第1集じん室 | 180 | 視環境用（天井設置型） |
| 第3集じん室 | 180 | 視環境用（天井設置型） | ||
| 日本坂トンネル（下り線） | 240 | 視環境用（バイパス型） | ||
| 1999 | 日本坂トンネル（右まわり） | 240 | 視環境用（バイパス型） | |
| 日本坂トンネル（右まわり）換気所 | 680 | 坑口環境改善用 | ||
| 2000 | 日本坂トンネル（左まわり）換気所 | 440 | 坑口環境改善用 | |
| 2001 | 広島西風トンネル | 85 | 視環境用（バイパス型） | |
| 2004 | 加久藤トンネル | 170 | 視環境用（バイパス型） | |
| 新都心換気所 | 154 | 坑口環境改善用 | ||
| 新都心西換気所 | 318 | 坑口環境改善用 | ||
| 2006 | 関戸トンネル | 142 | 視環境用（バイパス型） | |
| 2011 | 長峰トンネル北換気所 | 180 | 坑口環境改善用 | |
| 長峰トンネル | 第1集じん室 | 280 | 坑口環境改善用 | |
| 第2集じん室 | 280 | 坑口環境改善用 | ||
| 藤白トンネル | 280 | 坑口環境改善用 | ||
| 下津トンネル | 50 | 坑口環境改善用 | ||
| 妙法寺換気所 | 345.6 | 坑口環境改善用 | ||
● 浮遊粒子状物質（SPM）・窒素酸化物（NO2）除去システム
| 年 | 換気所 | 処理風量(m3/s) | タイプ | |
|---|---|---|---|---|
| 2007 | 板橋相生陸橋 | 80 | 大気環境用 | |
| 2010 | 本町換気所 | 309 | 大気環境用 | |
| 西新宿換気所 | 240 | 大気環境用 | ||
| 代々木換気所 | 208 | 大気環境用 | ||
| 神山町換気所 | 312 | 大気環境用 | ||
| 大橋換気所 | 768 | 大気環境用 | ||
| 2015 | 中目黒換気所 | 288 | 大気環境用 | |
| 五反田換気所 | 186 | 大気環境用 | ||
| 南品川換気所 | 186 | 大気環境用 | ||
| 大井北換気所 | 540 | 大気環境用 | 2017 | 子安台換気所 | 272 | 大気環境用 |
| 馬場換気所 | 116 | 大気環境用 | ||
| 新横浜換気所 | 260 | 大気環境用 | ||
