本体内蔵センサ |
測定項目 |
加速度(3軸) |
サンプリング周波数 |
800Hz |
測定レンジ |
±8G |
分解能 |
12bit |
絶対値精度 |
±5%FS以内(-4G ~ +4G) |
外部接続センサ入力(AI) |
入力点数※1 |
4点 |
サンプリング周波数 |
ch1:10Hz ~ 1MHz、ch2-4:10Hz ~ 40kHz(ch1-4の合計最大1MHz) |
入力インタフェース |
0-3.3V |
分解能 |
12bit |
変換精度 |
±5%FS以内 |
外部入力(DI) |
入力点数 |
1点(無電圧接点) |
用途 |
計測開始・終了トリガ |
外部通信 |
通信方式 |
無線LAN(IEEE802.11a/g/n 2.4/5.0GHz帯) |
転送方式 |
FTP通信(通信異常時は内部メモリに保存して通信正常時にリトライ) |
認証方式 |
WPA認証 |
測定データファイル形式 |
バイナリファイル |
コマンドファイル形式 |
テキストファイル |
計測トリガ種類 |
計測開始トリガ |
本体内蔵センサ測定値、外部接続センサ入力値(AI)、外部トリガ入力(DI)、定周期、サーバコマンドから選択 |
計測終了トリガ |
本体内蔵センサ測定値、外部接続センサ入力値(AI)、外部トリガ入力(DI)、計測時間設定から選択 |
プリトリガ |
計測開始前・終了後のデータを追加取得可能(最大各2秒) |
連続計測時間 |
最大15分(1分を超過した場合は1分毎にファイル分割送信) |
時刻校正 |
NTPサーバによる時刻自動校正 |

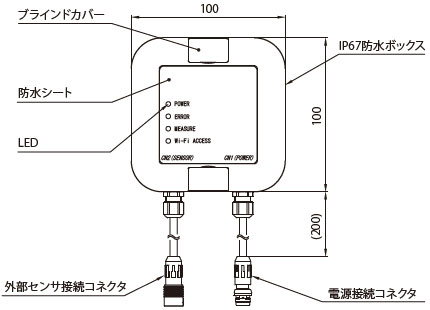

寸法 |
100(W)×100(D)×25(H)mm(本体ケース部) |
質量 |
250g以下 |
動作温度 |
-10 ~ 50℃(連続動作周囲温度:40℃以下) |
動作湿度 |
30 ~ 90%RH(結露なきこと) |
保護構造 |
IP67 |

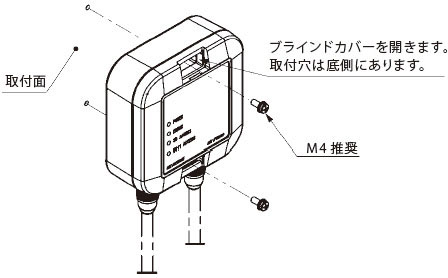

取付方法 |
ネジ取付 |
電源※2 |
DC24V±10% |
外部接続センサ用電源 |
3.0V出力、平均電流120mA以下 |
消費電力 |
約6W(外部接続センサ用電源未使用時) |
海外規格対応 |
CEマーキング |
