GX100シリーズ

世界最小クラスのコンパクトボディ
常時インバータ給電方式
単相 1~10kVA

問い合わせフォーム
  • 特長
  • 定格・仕様
  • 各部名称
  • オプション
  • ダウンロード

特長

常時インバータデュアルコンバージョン方式を採用

常時インバータ給電方式と常時商用給電方式の両方の長所を兼ね備えた新方式を採用しました。それにより、安定した電圧を出力し、高効率(93%)を達成しました。

グローバル電圧対応

100、105、110、115、120Vの世界各地の電圧に対応しています(ディップスイッチで設定可能)。

入出力電圧100V、200V対応可能

5、7.5、10kVAは入出力電圧100Vまたは200Vに対応できます。

充実したバッテリチェック機能

  • 毎起動時および一定時間ごとに自動的にバッテリの劣化をチェック
  • システムダウンに至る心配のない、安全なバッテリチェック方式を採用
  • バッテリユニットには電気絶縁トレイを採用し、万一のバッテリ液漏れ時の安全対策も万全

世界最小クラスのコンパクトボディ

縦置き・横置き自由自在で、専用の19インチラック用アタッチメントを用いて、19インチラックにも収納できます。

バッテリのイージーメンテナンス

  • バッテリ交換はUPSの出力を停止せずにシステムを稼動した状態で交換可能
  • UPSの前面から簡単に脱着

電源管理ソフト・OSシャットダウン

下記ページから各種ソフトウェアをダウンロードできます。

定格・仕様

1~3kVA

定格・仕様

項目 1kVA 1.5kVA 2kVA*3 3kVA*3

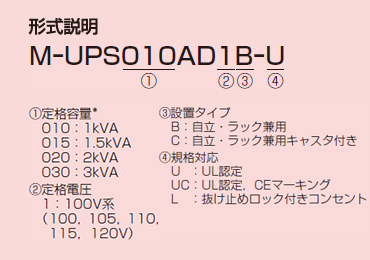

型式*6
(自立・ラック兼用)
UL認定(標準在庫品) M-UPS010AD1B-U M-UPS015AD1B-U M-UPS020AD1B-U M-UPS030AD1B-U
UL認定、 CEマーキング*1 M-UPS010AD1B-UC M-UPS015AD1B-UC M-UPS020AD1B-UC M-UPS030AD1B-UC
ロック付きコンセント *1 M-UPS010AD1B-L M-UPS015AD1B-L M-UPS020AD1B-L M-UPS030AD1B-L
運転方式 常時インバータデュアルコンバージョン(Dual-Conversion)方式
交流入力 定格電圧 85~138V(入力ワイドレンジ)
相数・線数 単相2線
周波数 50/60Hz
最大入力電流 10A 12A(-U,-UC品)
15A(-L品)
20A 30A
力率 0.97以上
交流出力 定格出力容量 1kVA/700W 1.2kVA/900W(-U,-UC品)
1.5kVA/1050W(-L品)
2kVA/1400W 3kVA/2100W
相数・線数 単相2線
電圧 100、105、110、115、120V±2%
周波数 50/60Hz±0.1%(バックアップ時)
波形 正弦波
停電切換時間 無瞬断
直送バイパス回路 あり、リレー切換 : 10ms以下 サイリスタ切換え、無瞬断
バッテリ 種類 小型制御弁式鉛蓄電池
バックアップ時間*2 6分間(負荷700W)
10分間(負荷450W)
6分間(負荷1050W)
7分間(負荷900W)
10分間(負荷680W)
6分間(負荷1400W)
10分間(負荷900W)
6分間(負荷2100W)
10分間(負荷1300W)
公称電圧 24V 36V 48V 72V
バッテリ交換 前面部より交換(ホットスワップ可能)
外部接続 入力 2Pアース付きプラグ(コード2m) 端子台(M5)
出力 2Pアース付きコンセント×4 端子台(M5)、2Pアース付きコンセント×4
カードスロット あり(標準インタフェースボード搭載)
環境条件 周囲温度 0~+40℃
相対湿度 20~90%(結露なきこと)
騒音 40dB(A)以下 42dB(A)以下
入力インパルス -U、-L品 : 5kV(1.2×50μs)、-UC品 : 2kV(1.2×50μs)
冷却方式 強制空冷
外形寸法(W×D×H) 128(3U)×365×214mm 128(3U)×545×214mm 130(3U)×515×434mm*5 130(3U)×515×434mm*5
質量 13.5kg 21.5kg 33kg 39kg
上位に必要なブレーカ容量 15A 20A 30A 40A
主なオプション品 増設バッテリ箱
(RRAB010AD1B-1(L))
増設バッテリ箱
(RRAB015AD1B-1(L))
増設バッテリ箱
(RRAB020AD1B-1(L))
増設バッテリ箱
(RRAB030AD1B-1(L))
19インチラックマウントアタッチメント(EIA対応、別売り)
(RRAK010C-E(L))*4
19インチラックマウントアタッチメント(EIA対応、別売り)
(RRAK020C-E(L))
  • リレーカード/リモート(RRACWG103)
  • USBカード(RRACWG13)
  • UPS管理ソフトウェア(NetpowerView F)(NPV001TS、NPV001MS)
  • ネットワークカード(Web/SNMPカード)(RRACWG04)

*1 -L, -UCは受注生産品になります。
*2 1)バックアップ時間は実力値であり、 保証値ではありません。2)周囲温度25℃、初期特性
*3 キャスタユニットをオプションで用意しています(形式 : RRACU020AD1B)。
*4 1台のアタッチメントでUPS、増設バッテリモジュール、ならびにオプションボックスを2台まで搭載可能です。
*5 端子台カバーは含みません。
*6 -U、-UCで使用する場合は、入力に指定のブレーカが必要になります。

増設バッテリモジュール仕様(1~3kVA)

形式*1 外形寸法 W×D×H 〔mm〕 質量 〔kg〕 適用UPS
RRAB010AD1B-(L) 128×365×214 19 M-UPS010AD1B-**
RRAB015AD1B-(L) 128×545×214 26 M-UPS015AD1B-**
RRAB020AD1B-(L) 130×508×434 40 M-UPS020AD1B-**
RRAB030AD1B-(L) 52 M-UPS030AD1B-**

*1 形式の(L)は、塗装色(ライトグレー)を表します。

19インチラックマウント用アタッチメント

19インチラックキャビネットへの搭載用としてご使用ください。

形式*1 適用機種 適用19インチ
ラック規格
UPS 増設バッテリ箱
RRAK010C-E(L)*1 M-UPS010AD1B RRAB010AD1B-(L) EIA
M-UPS015AD1B RRAB015AD1B-(L)
RRAK020C-E(L) M-UPS020AD1B RRAB020AD1B-(L) EIA
M-UPS030AD1B RRAB030AD1B-(L)
RRAK075C-E(B) M-UPS050AD1B RRAB050AD1B-(B) EIA

*1 1台のアタッチメントでUPS、増設バッテリ箱、ならびにオプション箱を2台まで搭載可能です。

5~10kVA

定格・仕様

項目 5kVA

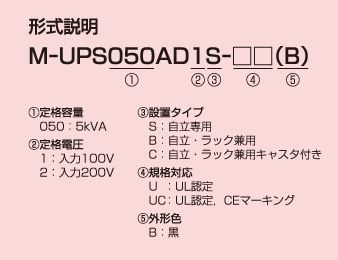

形式*5 M-UPS050AD1C-□ M-UPS050AD1B-□ M-UPS050AD1S-□ M-UPS050AD2S-□
運転方式 常時インバータデュアルコンバージョン(Dual-Conversion)方式
交流入力 定格電圧 85~138V 100V±15% 200V±15%
相数・線数 単相2線
周波数 50/60Hz±5%
最大入力電流 50A 50A 25A
力率 0.97以上
交流出力 定格出力容量 5kVA/4kW
相数・線数 単相2線 単相2線(単相3線も可能)
出力電圧 100、105、110、115、120V±2% 100および200V±2%
出力周波数 50/60Hz±0.1%(バックアップ時)
波形 正弦波
停電切換時間 無瞬断
直送バイパス回路 あり、無瞬断
バッテリ 種類 小型制御弁式鉛蓄電池
バックアップ時間*1 6分間(負荷4000W)
10分間(負荷2700W)
10分間(負荷4000W)
公称電圧 72V 216V
バッテリ交換 前面部より交換(ホットスワップ可能)
外部接続 入力 端子台(M6)
出力 端子台(M6)
カードスロット あり(標準インタフェースボード搭載)
環境条件 周囲温度 0~+40℃
相対湿度 20~95%(結露なきこと)
騒音 55dB(A)以下 50dB(A)以下
入力インパルス -U品 : 5kV(1.2×50μs)
-UC品 : 2kV(1.2×50μs)
5kV(1.2×50μs)
冷却方式 強制空冷
外形寸法(W×D×H)〔mm〕*4 240×700×514 240(6U)×700×434 350×700×675
質量 84kg 78kg 180kg
上位に必要なブレーカ容量 70A以上 30A以上
主なオプション品 増設バッテリ箱
(RRAB050AD1C-(B))*2
増設バッテリ箱
(RRAB050AD1B-(B))*2
増設バッテリ箱
(RRAB050AD1S-U(B)-30)
(RRAB050AD1S-U(B)-60)
- 19インチラック -
マウント用アタッチメント
(RRAK075C-E(B))
(EIA対応、別売り
  • リレーカード/リモート(RRACWG103)
  • USBカード(RRACWG13)
  • UPS管理ソフトウェア(NetpowerView F)(NPV001TS、NPV001MS)
  • ネットワークカード(Web/SNMPカード)(RRACWG04)
項目 7.5kVA 10kVA

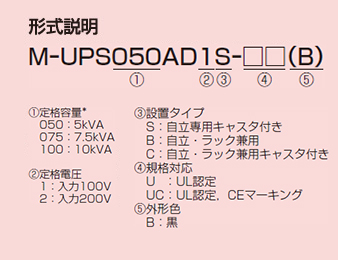

形式*5 M-UPS075AD1S-□ M-UPS075AD2S-□ M-UPS100AD1S-□ M-UPS100AD2S-□
運転方式 常時インバータデュアルコンバージョン(Dual-Conversion)方式
交流入力 定格電圧 100V±15% 200V±15% 100V±15% 200V±15%
相数・線数 単相2線
周波数 50/60Hz±5%
最大入力電流 75A 37.5A 100A 50A
力率 0.97以上
交流出力 定格出力容量 7.5kVA/6kW 10kVA/8kW
相数・線数 単相2線(単相3線も可能)
出力電圧 100および200V±2%
出力周波数 50/60Hz±0.1%(バックアップ時)
波形 正弦波
停電切換時間 無瞬断
直送バイパス回路 あり、無瞬断
バッテリ 種類 小型制御弁式鉛蓄電池
バックアップ時間*1 10分間(負荷6000W) 10分間(負荷8000W)
公称電圧 216V
バッテリ交換 前面部より交換(ホットスワップ可能)
外部接続 入力 端子台(M8)
出力 端子台(M8)
カードスロット あり(標準インタフェースボード搭載)
環境条件 周囲温度 0~+40℃ 0~+40℃(標高 : 1500m以下)
相対湿度 20~95%(結露なきこと)
騒音 55dB(A)以下
入力インパルス 5kV(1.2×50μs)
冷却方式 強制空冷
外形寸法(W×D×H)〔mm〕*4 350×700×900 350×700×1050
質量 235kg 300kg
上位に必要なブレーカ容量 100A以上 50A以上 125A以上 70A以上
主なオプション品 増設バッテリ箱
(RRAB075AD1S-U(B)-30)
(RRAB075AD1S-U(B)-60)
増設バッテリ箱
(RRAB100AD1S-U(B)-30)*3
(RRAB100AD1S-U(B)-60)*3
-
  • リレーカード/リモート(RRACWG103)
  • USBカード(RRACWG13)
  • UPS管理ソフトウェア(NetpowerView F)(NPV001TS、NPV001MS)
  • ネットワークカード(Web/SNMPカード)(RRACWG04)

*1 1)バックアップ時間は実力値であり、 保証値ではありません。2)周囲温度25℃、初期特性
*2 増設バッテリ箱が4台以上の場合は、火災予防条例により換気設備の設置、所轄の消防署への届出などが必要です
*3 火災予防条例により換気設備の設置、所轄の消防署への届出などが必要です。
*4 端子台カバーは含みません。
*5 -U、-UCで使用する場合には、入力に指定のブレーカが必要になります。

増設バッテリモジュール仕様(5~10kVA)

形式 *1 外形寸法W×D×H 〔mm〕 質量 〔kg〕 適用UPS
RRAB050AD1B-(B) *2 256×700×434 105 M-UPS050AD1B
RRAB050AD1C-(B)*2 256×700×514 110 M-UPS050AD1C
RRAB050AD1S-U(B)-30 350×710×550 160 M-UPS050AD□S
RRAB050AD1S-U(B)-60 520×710×550 240
RRAB075AD1S-U(B)-30 350×750×900 190 M-UPS075AD□S
RRAB075AD1S-U(B)-60 300
RRAB100AD1S-U(B)-30*3 350×750×1050 250 M-UPS100AD□S
RRAB100AD1S-U(B)-60*3 520×750×1050 450

*1 形式の(B)は、塗装色(黒)を表します。
*2 増設バッテリ箱が4台以上の場合は、火災予防条例により換気設備の設置、所轄の消防署への届出などが必要です。
*3 火災予防条例により換気設備の設置、所轄の消防署への届出などが必要です。

標準インタフェースボード(標準装備)

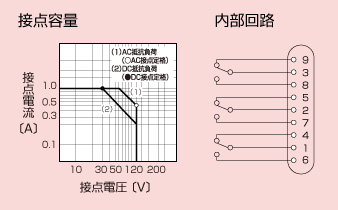

標準監視用インタフェース〈CN1 : D-sub 9pinオス(M3ミリネジ)〉
信号の名称 ピン番号 信号の種類
UPS故障停止、バッテリ
チェック異常、バッテリ寿命
1-4間 動作にて 開
1-6間 動作にて 閉
交流入力停電 2-5間 動作にて 開
2-7間 動作にて 閉
バッテリ放電終止予告 3-9間 動作にて 開
3-8間 動作にて 閉

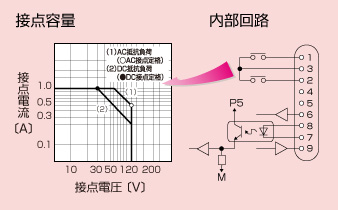

PC用インタフェース〈CN2 : D-sub 9pinメス(♯4-40インチネジ)〉
信号の名称 ピン番号 信号の種類
バッテリ放電終止予告 1-3間 動作にて 閉
交流入力停電 2-3間 動作にて 閉
UPS自動シャットダウン 8-7間 約0.5秒間「H」信号受信にて
UPS停止(DC5~25V)
シリアルデータ入力 6-7間 RS-232C受信ポート
シリアルデータ出力 9-7間 RS-232C送信ポート

各部名称

オプション

ネットワーク対応製品

UPSをネットワークに接続

品名 概要
WEB/SNMPカード(RRACWG04) UPSに実装しネットワークに接続するためのカードです。WebブラウザやSNMPマネージャソフトから電源監視ができるほか、 Web/SNMPカードからコンピュータをシャットダウンすることができます。
USBカード(RRACWG13) UPSとパソコンをUSBケーブルで接続するためのカードです。UPSの監視やOSのシャットダウンが可能です。UPS管理ソフトのインストールは不要です。

ネットワーク経由でサーバシャットダウン・複数のUPSをまとめて監視

品名 概要
NetpowerView F "NetpowerView F(ネットパワービューエフ)は、高機能なUPS管理ソフトです。
ネットワーク経由の電源監視や、マルチサーバシャットダウンが可能です。
Pupsman "PUPSMAN(ピーウプスマン)はモジュールサイズの小さいUPS管理プログラムです。(フリーソフト)
英語版OSにも対応しています。
UPSUtilityコマンド お客様のアプリケーションプログラムから、UPSを直接制御するためのコマンド類です。
StandPowerMonitor Stand Power Monitorは、対象UPSでバックアップしたコンピュータをシャットダウンするための簡易ソフトウェアです。
Netshut Netshutは、対象UPSでバックアップした コンピュータをシャットダウンするためのソフトウェアです。

ダウンロード

仕様書

資料No. ファイル名 種類(サイズ)
gx_spec GX100 200 仕様書[別ウィンドウ] ZIP(2.9MB)
REF-HG505160a 製作仕様書 GX100(3kVA以下)用保守バイパス/異電圧対応[別ウィンドウ] PDF(1.2MB)
REF-HG53482b 製作仕様書 GX100シリーズ 1~3kVA[別ウィンドウ] PDF(3.5MB)
REF-HG504913 製作仕様書 GX100用増設バッテリ 1~3kVA[別ウィンドウ] PDF(2.1MB)

カタログ

資料No. ファイル名 種類(サイズ)
26A1-J-0016 常時インバータデュアルコンバージョン方式 富士ミニUPS GX100シリーズ[別ウィンドウ] PDF(738.4KB)
26A1-J-0003-GX100 カタログ GX100シリーズ[別ウィンドウ] PDF(1.7MB)
26A1-J-0003-MF カタログ メンテナンスフリー GX100/RX[別ウィンドウ] PDF(326.2KB)

取扱説明書

資料No. ファイル名 種類(サイズ)
INR-HG5714 取扱説明書 GX100(1kVA/1.5kVA) EIA規格19インチラックマウントアタッチメント[別ウィンドウ] PDF(1.1MB)
INR-HG5715 取扱説明書 GX100(1kVA/1.5kVA) JIS規格19インチラックマウントアタッチメント[別ウィンドウ] PDF(717.5KB)
INR-HG5716 取扱説明書 GX100(2kVA/3kVA) EIA規格19インチラックマウントアタッチメント[別ウィンドウ] PDF(637.7KB)
INR-HG5717 取扱説明書 GX100(2kVA/3kVA) JIS規格19インチラックマウントアタッチメント[別ウィンドウ] PDF(515.8KB)
DN074-04-01/02A 取扱説明書 GX100シリーズ[別ウィンドウ] PDF(1.7MB)
INR-HG5679 取扱説明書 GX100シリーズ 1~3kVA[別ウィンドウ] PDF(2.0MB)
INR-HG5681 取扱説明書 GX100シリーズ 5kVA[別ウィンドウ] PDF(1.9MB)
INR-HG5680 取扱説明書 GX100シリーズ 5~10kVA[別ウィンドウ] PDF(2.4MB)
INR-HG5707 取扱説明書 GX100シリーズ オプションボックス 1/1.5kVA[別ウィンドウ] PDF(319.2KB)
INR-HG5711 取扱説明書 GX100シリーズ オプションボックス 10kVA[別ウィンドウ] PDF(1.3MB)
INR-HG5706 取扱説明書 GX100シリーズ オプションボックス 3kVA[別ウィンドウ] PDF(655.8KB)
INR-HG5708 取扱説明書 GX100シリーズ オプションボックス 3kVA-1[別ウィンドウ] PDF(341.1KB)
INR-HG5709 取扱説明書 GX100シリーズ オプションボックス 5kVA[別ウィンドウ] PDF(1.2MB)
INR-HG5710 取扱説明書 GX100シリーズ オプションボックス 7.5kVA[別ウィンドウ] PDF(1.1MB)
INR-HG5696 取扱説明書 GX100用増設バッテリ 1kVA/1.5kVA[別ウィンドウ] PDF(873.2KB)
INR-HG5697 取扱説明書 GX100用増設バッテリ 2kVA/3kVA[別ウィンドウ] PDF(1.1MB)
INR-HG5699 取扱説明書 GX100用増設バッテリ 5kVA[別ウィンドウ] PDF(1.3MB)
INR-HG5698 取扱説明書 GX100用増設バッテリ 5~10kVA[別ウィンドウ] PDF(1.0MB)

電源管理ソフト・OSシャットダウン

下記ページから各種ソフトウェアをダウンロードできます。
