ミニUPS
GX100シリーズ（リニューアル版）

1kVAのみ
メンテナンスフリー対応可能

超長寿命バッテリの採用により、装置寿命（約8年）までバッテリを含めて保守部品の交換が不要

今までのUPSに使用されてきたバッテリはUPS本体よりも寿命が短く、UPSを長期間使用している間にバッテリ交換が必要でした。しかし、設置場所や使用方法などの使用環境によっては、バッテリ交換が容易ではありません。

「メンテナンスフリーUPS」は、バッテリ交換を不要とすることでユーザーの悩みを解決します。
増設バッテリモジュールにより、長時間のバックアップにも対応可能です。

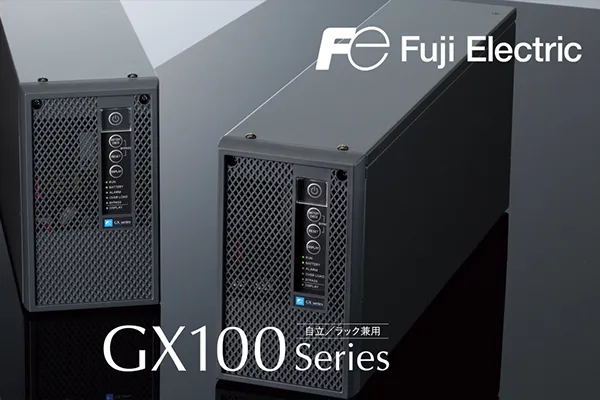

製品動画

3分でGX100シリーズの魅力に迫る

常時インバータデュアルコンバージョン方式を採用

常時インバータ給電方式と常時商用給電方式の両方の長所を兼ね備え、
高効率と高性能な出力特性を両立

給電方式に関する詳細はこちら

長寿命、保守メンテナンスが容易

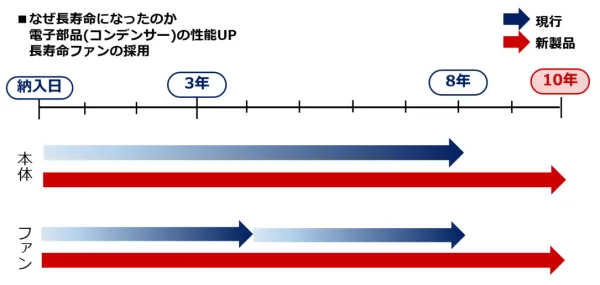

製品寿命10 年でファン交換が不要

さまざまな電圧に対応

1kVA、1. 5kVA ： 100V、105V、110V、115V、120V

UPS設定ツール（無償）を使い、通信で自由に電圧変更が可能

UPS設定ツールの詳細はこちら

現行モデルと互換性を維持しつつ、性能を向上

取付寸法、外形寸法は、現行モデルとの互換性を確保。現行機種からの更新が容易
過負荷耐量（120%、１秒）を実装
バイパス回路のサイリスタ化により停電切換が無瞬断で可能
通信インタフェースは、RS-232C かUSB のどちらかを選択可能

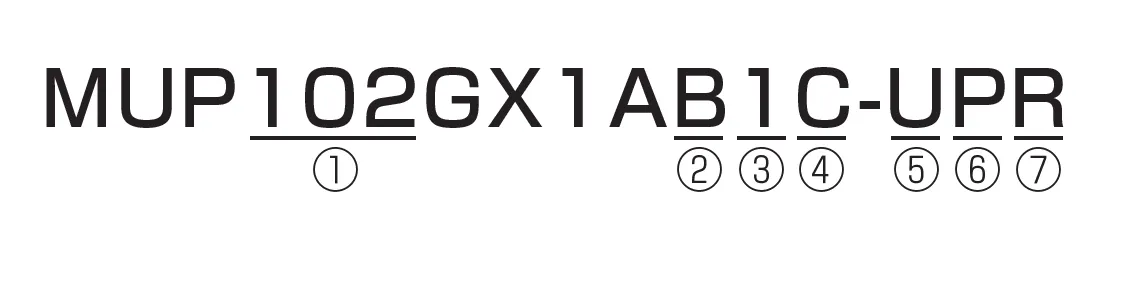

形式説明

①容量
　102：1kVA
　152：1.5kVA
②形状
　B：自立、ラック兼用
③定格電圧
　1：100V
④接続
　C：コンセント
　L：抜け止めロック付きコンセント

⑤規格
　J：なし
　U：UL*,CE
⑥バッテリ
　P ：鉛バッテリ
⑦通信インタフェース
　R：RS-232C
　U：USB

*cTUVusマークは米国とカナダで認められており、これは米国のULマークと同等のものです。

1kVA
1.5kVA
標準インタフェースカード（標準装備）

1kVA

項目		1kVA
形式		MUP102GX1AB1C-UP□	MUP102GX1AB1L-JP□
規格		UL,CE	-
給電方式		常時インバータデュアルコンバージョン（Dual-Conversion）方式
交流入力	定格電圧	100～120V（電圧範囲：85～138V）
	相数・線数	単相2線
	周波数	50または60Hz±5%
	入力定格電流	12A
	力率	0.97以上
交流出力	定格出力容量	1kVA/700W
	相数・線数	単相2線
	出力電圧	100、105、110、115、120V 各設定電圧±2%
	出力周波数	通常時：入力周波数に同期停電時：50または60Hz
	波形	正弦波
	停電切換時間	無瞬断
	直送バイパス回路	サイリスタ（無瞬断切替）
	過負荷耐量	120％ 1秒
バッテリ	種類	小形制御弁式鉛蓄電池
	バックアップ時間^*1	約6分（負荷700W）
	公称電圧	24V
	バッテリ交換	前面部より交換（ホットスワップ可能）
外部接続	入力	2Pアース付きプラグ（コード約 1.8m）
外部接続	出力	NEMA5-15R × 4 口	ロック付き2P+E 付 × 4 口
カードスロット		標準通信インタフェースカード（＊2） ■RS-232C 対応（形式末尾：R） CN1：標準監視用インタフェース_D-sub 9pin CN2：通信インタフェース_RS-232C リモート端子（M3.5端子） ■USB 対応（形式末尾：U） CN1：標準監視用インタフェース_D-sub 9pin CN2：通信インタフェース_USB2.0 リモート端子（M3.5端子）
環境条件	周囲温度	0～＋40℃
	相対湿度	20～95%（結露なきこと）
	設置場所	屋内（汚染度２）
	保護等級	IP20
	騒音	低速回転時：40dB（A）以下高速回転時：51dB（A）以下
冷却方式		強制空冷
外部寸法（W×D×H）		128（3U）× 365 × 214 mm
質量		12.5kg
環境対応		RoHS対応

1.5kVA

項目		1.5kVA
形式		MUP152GX1AB1C-UP□	MUP152GX1AB1L-JP□
規格		UL,CE	-
給電方式		常時インバータデュアルコンバージョン（Dual-Conversion）方式
交流入力	定格電圧	100～120V（電圧範囲：85～138V）
	相数・線数	単相2線
	周波数	50または60Hz±5%
	入力定格電流	12A	15A
	力率	0.97以上
交流出力	定格出力容量	1.2kVA/900W	1.5kVA/1.05kW
	相数・線数	単相2線
	出力電圧	100、105、110、115、120V 各設定電圧±2%
	出力周波数	通常時：入力周波数に同期停電時：50または60Hz
	波形	正弦波
	停電切換時間	無瞬断
	直送バイパス回路	サイリスタ（無瞬断切替）
	過負荷耐量	120％ 1秒
バッテリ	種類	小形制御弁式鉛蓄電池
	バックアップ時間^*1	約6分（負荷900W）	約6分（負荷1050W）
	公称電圧	36V
	バッテリ交換	前面部より交換（ホットスワップ可能）
外部接続	入力	2Pアース付きプラグ（コード約 1.8m）
外部接続	出力	NEMA5-15R × 4 口	ロック付き2P+E 付 × 4 口
カードスロット		標準通信インタフェースカード（＊2） ■RS-232C 対応（形式末尾：R） CN1：標準監視用インタフェース_D-sub 9pin CN2：通信インタフェース_RS-232C リモート端子（M3.5端子） ■USB 対応（形式末尾：U） CN1：標準監視用インタフェース_D-sub 9pin CN2：通信インタフェース_USB2.0 リモート端子（M3.5端子）
環境条件	周囲温度	0～＋40℃
	相対湿度	20～95%（結露なきこと）
	設置場所	屋内（汚染度２）
	保護等級	IP20
	騒音	低速回転時：40dB（A）以下高速回転時：51dB（A）以下
冷却方式		強制空冷
外部寸法（W×D×H）		128（3U）× 525 × 214 mm
質量		17.1kg
環境対応		RoHS対応

*1: バックアップ時間は実力値であり、保証値ではありません。（周囲温度：25℃、初期特性）

*2: 通信インタフェースは、ご購入時にRS-232C／USBを選択いただきます。

標準インタフェースカード（標準装備）

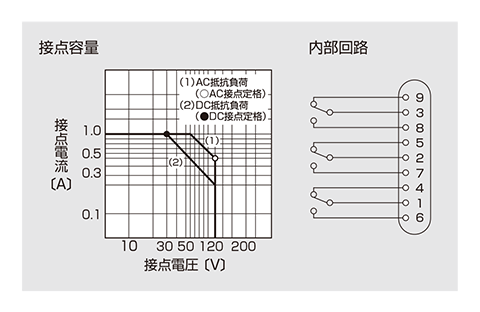

〈CN1：Dｰsub 9pinオス（M3ミリねじ）〉

信号の名称	ピン番号	信号の種類
UPS故障、バッテリチェック異常、バッテリ寿命	1-4間	動作にて開
UPS故障、バッテリチェック異常、バッテリ寿命	1-6間	動作にて閉
交流入力停電	2-5間	動作にて開
交流入力停電	2-7間	動作にて閉
バッテリ放電終止予告	3-9間	動作にて開
バッテリ放電終止予告	3-8間	動作にて閉

通信インタフェース

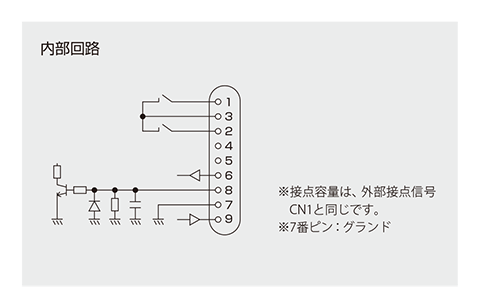

RS-232C（形式末尾：R）〈 CN2：Dｰsub 9pinメス（♯4ｰ40インチねじ）〉

信号の名称	ピン番号	信号の種類
バッテリ放電終止予告	1-3間	動作にて閉
交流入力停電	2-3間	動作にて閉
UPS自動シャットダウン	8-7間	バックアップ運転中に約 0.5秒間『H』信号受信にて UPS停止（DC5〜25V）
シリアルデータ入力	6-7間	RS-232C受信ポート
シリアルデータ出力	9-7間	RS-232C送信ポート

USBインタフェース（形式末尾：U）〈 CN2:USB-TypeB〉

注1: USBを選択した場合、監視ソフトや設定ツールでの通信にのみ対応し、他のCN2にある信号機能は使えません。

注2: USB ケーブルは、必ずコンピュータのUSB ポートへ直接接続してください。USB ハブを経由しての接続はできません。

注3: WindouwsOSをご使用の場合、USBドライバをインストールしてご使用ください。
→USBドライバのインストールはこちら
対応OS：Windows10、Windows11（他のUSBドライバは準備しておりません。）

リモート操作信号

〈 TB3：通信カード基板上に実装〉基板上のリモート操作設定用DIP-SWで設定

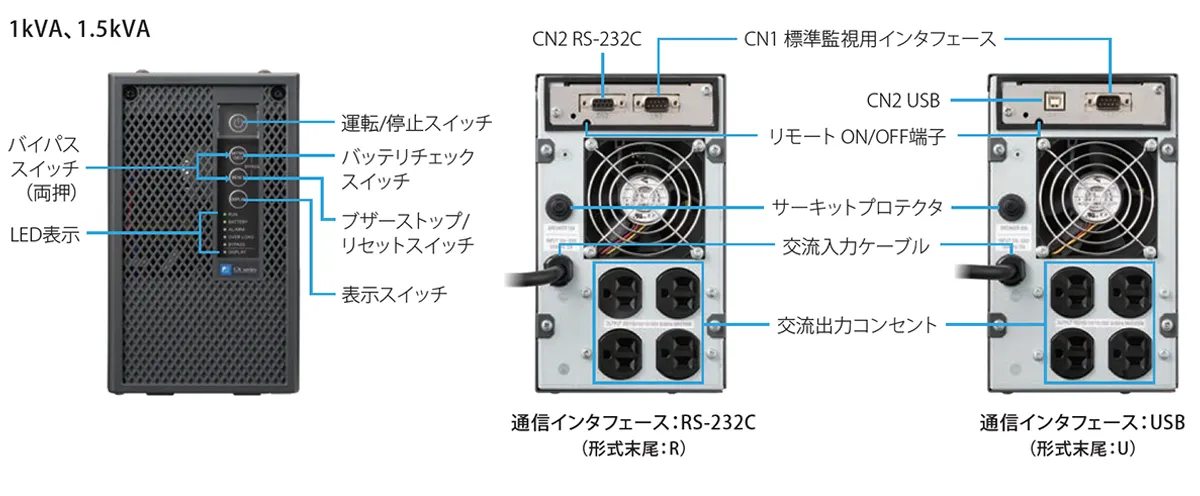

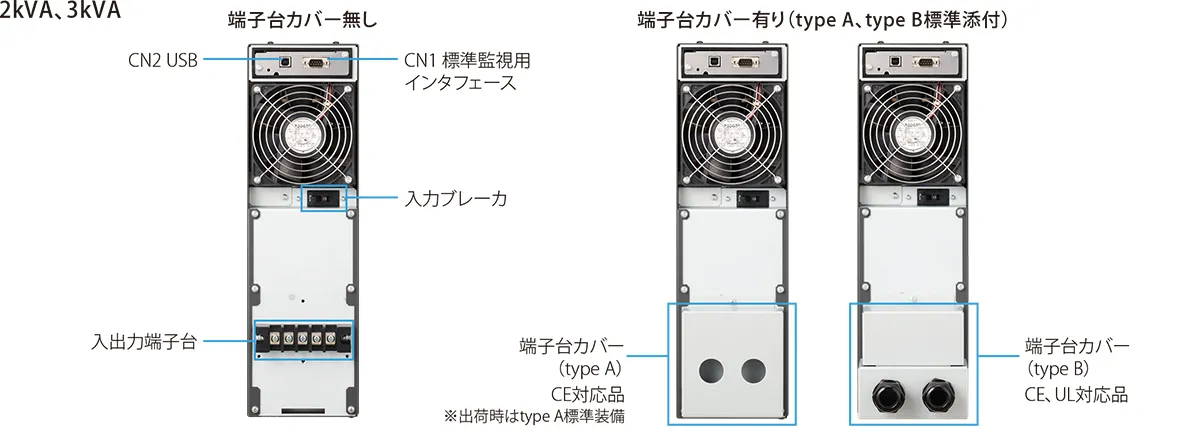

各部の名称

バックアップ時間の目安【単位：分】

形式	定格容量	＋増設バッテリ	200W	300W	400W	600W	700W	900W	1050W
MUP102GX1AB1C-UP□ MUP102GX1AB1L-JP□	1000VA/ 700W	増設なし	24	17	11	8	6	ー	ー
		＋1台	85	60	40	27	23	ー	ー
		＋2台	180	120	70	50	40	ー	ー
		＋3台	230	170	110	70	60	ー	ー
		＋4台	300	230	160	95	80	ー	ー
		＋5台	400	270	185	130	100	ー	ー
MUP152GX1AB1C-UP□	1200VA/ 900W	増設なし	35	23	18	13	11	7	ー
		＋1台	120	80	65	40	35	25	ー
		＋2台	210	160	120	75	65	48	ー
		＋3台	310	220	180	120	90	70	ー
		＋4台	410	300	230	150	130	95	ー
		＋5台	500	420	290	190	160	130	ー
MUP152GX1AB1L-JP□	1500VA/ 1050W	増設なし	35	23	18	13	11	7	6
		＋1台	120	80	65	40	35	25	23
		＋2台	210	160	120	75	65	48	40
		＋3台	310	220	180	120	90	70	58
		＋4台	410	300	230	150	130	95	80
		＋5台	500	420	290	190	160	130	100

メンテナンスフリー

型式	容量	増設バッテリモジュール型式	初期値	寿命時
MUP102GX1AB1C-JM□	1kVA	ー	3	20秒
		RRAEBM102GX1AB-M	16	9
		RRAEBM102GX1AB-M×2個	35	21
		RRAEBM102GX1AB-M×3個	50	36

No.	ブザー	LED					意味	対処方法
No.	ブザー	RUN	BATTERY	ALARM	OVER LOAD	BYPASS	意味	対処方法
1	無し	点灯	充電量	消灯	消灯	消灯	通常運転	通常運転しています。
2	無し	消灯	消灯	消灯	消灯	消灯	停止中 (入力電源無)	出力を停止しています。入力電源が復電すれば停止中(№3)となります。また、入力停電が継続し、バッテリーの放電が終了したために停止となった場合は、復電すれば自動的に通常運転(№1)に戻ります。
3	無し	遅い消灯	消灯	消灯	消灯	消灯	停止中 (入力電源有)	出力を停止しています。運転スイッチを約1 秒押すことで通常運転（№1）に戻ります。
4	約2秒間停止、約3秒毎に4回ずつ	点灯	充電量	消灯	消灯	消灯	バッテリー運転接点：入力電源異常	入力電源異常が発生し、バッテリーから接続機器へ給電が開始されました。特に対処の必要はありません。入力電源が復電すれば自動的に通常運転（№1）に戻ります。
5	連続音	点灯	充電量	消灯	消灯	消灯	バッテリー運転バッテリー電圧低下接点：入力電源異常、バッテリー電圧低下	バッテリー運転が継続し、バッテリーの電圧が低下してきました。定格負荷の場合、約2分後にバッテリー給電が停止します。重要な接続機器は退避してください。入力電源が復電すれば自動的に通常運転（№1）に戻ります。
6	連続音	消灯	消灯	点灯	消灯	点灯	故障バイパス運転接点：装置故障	故障状態となり、バイパス運転に切り換わりました。重要な接続機器は退避してください。この状態では入力停電が発生してもバッテリー運転はできません。リセット操作をせずに、お買い上げ店または保守担当会社にご連絡ください。
7	無し	消灯	消灯	消灯	消灯	遅い点滅	手動バイパス運転	手動でバイパス運転に切り換わっています。この状態では入力停電が発生してもバッテリー運転はできません。
8	連続音	遅い点滅	消灯	速い点灯	消灯	消灯	起動時入力異常	入力電源が異常のため、起動できません。運転スイッチにて一旦待機にして、入力電源が仕様範囲内であることを確認してから再度起動してください。
9	連続音	点灯	充電量	消灯	点灯	消灯	通常運転時出力過負荷	接続機器の容量が定格値を超えています。接続機器の容量を定格値以下に減らしてください。出力電流・出力電力が定格を超えないように出力電圧が抑制されるため出力電圧が低下します。この状態が数秒継続すると（№13）出力過負荷による停止となります。また、入力停電が発生しても正常にバッテリー運転ができません。負荷投入時には突入電流で一時的に過負荷になることがありますが、自動的に解除されますので問題ありません。
10	連続音	点灯	充電量	消灯	点灯	点灯	通常運転時出力過負荷バイパス運転	負荷の容量が定格値を越えて過負荷状態になったために、自動的にバイパス給電状態に切り換わっています。接続機器の容量を定格値以下に減らすと、通常運転（№1）に戻ります。過負荷継続の状態では、RESETスイッチを押してもブザーは停止しません。負荷投入時には突入電流で一時的に過負荷になることがありますが、自動的に解除されますので問題ありません。
11	無し	消灯	消灯	消灯	点灯	遅い点滅	手動バイパス運転出力過負荷	手動バイパス運転中で、接続機器の容量が定格値を超えています。接続機器の容量を定格値以下に減らしてください。この状態でバイパススイッチ（RESET スイッチとBATT CHECK スイッチを同時に約3秒間押す）を押しても通常運転（№1）に戻りません。
12	連続音	点灯	充電量	消灯	点灯	消灯	バッテリー運転出力過負荷接点：入力電源異常	バッテリー運転状態で、接続機器の容量が定格値を超えています。接続機器の容量を定格値以下に減らしてください。この状態が数秒継続すると停止となります。重要な接続機器は退避してください。
13	連続音	消灯	消灯	点灯	点灯	消灯	出力過負荷停止	接続機器の容量が定格値を大幅に超えたため、装置を停止しました。接続機器の容量を定格値以下に減らし、再起動してください。
14	無し	点灯	遅い点滅	消灯	消灯	消灯	バッテリーチェック中 (自動)	バッテリーチェックが行われています。約5 秒間バッテリーチェックが行われた後、問題がなければ通常運転（№1）に戻ります。
15	4秒間停止	点灯	遅い点滅	消灯	消灯	消灯	バッテリーチェック中 (手動)	バッテリーチェックが行われています。バッテリーチェックの開始と終了時に警告音が鳴ります。約5秒間バッテリーチェックが行われた後、問題がなければ通常運転（№1）に戻ります。
16	無し	遅い点灯	遅い点滅	消灯	消灯	消灯	再起動待ち中	RS-232C 通信による設定で、出力を停止しています。設定時に指定した時間が経過した後、自動的に起動し、通常運転（№1）に戻ります。また、運転スイッチによっても起動することが出来ます。
17	連続音	点灯	遅い点滅	消灯	消灯	消灯	バッテリーチェック異常接点：装置故障	バッテリーが充電不足の可能性があります。充電のため、そのまま12時間以上継続運転した後、手動でバッテリーチェックを行ってください。再度、この状態になった場合は、バッテリーの寿命や故障です。バッテリーを交換してください。また、この状態では十分なバックアップ時間が確保されませんので、重要な接続機器は退避してください。 RESETスイッチを1秒間押すと警告音が停止しますがLEDと故障接点は動作したままです。この状態から、RESETスイッチを3秒間押すとLEDおよび故障接点はリセットされます。次回のバッテリーチェックにて、異常が検出されると、再度、バッテリーチェック異常の状態となります。

ネットワークカード

カードをUPS本体に実装することで、ネットワークに接続できるようになります。
UPSの運転状態や入出力電源の状態を監視し、異常の通知やログ記録します。

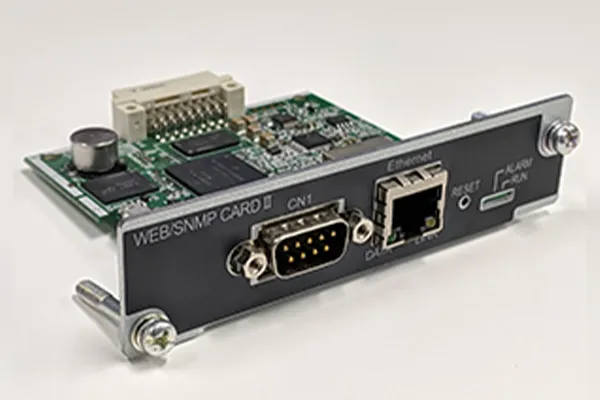

WEB/SNMPカード(RRACWG124)

リレーカード

UPSの状態を、信号として外部の装置に送り伝えるため、および外部の装置からの信号をUPSに送り伝えるためのカー
ドです。
UPSから離れた場所で、UPSの状態監視やUPSの制御を行うことができるようになり、主に以下の情報が得られます。
・入力異常・バッテリ状態・UPS故障・バイパス給電

型式	接続	無電圧接点	RS232C	リモートON-OFF	取得データ
RRACWG114	端子台	〇（端子台）	-	-	交流入力停電/バッテリ異常/ バッテリ寿命 UPS故障停止/ バッテリ放電・終始予告

UPS管理ソフトウェア

品名	概要
Pupsman	Pupsmanは、UPSの状態監視、電源障害時の自動シャットダウン、システムの自動運転、スケジュール運転を行うソフトウェアです。別売のシリアルケーブル（型式：FiFA/WS9）が必要です。対応OS：Windows
Netshut VM Appliance	「Netshut VM Appliance（NetshutVMA）」は、停電時にUPSに実装された「WEB/SNMPカード」からの停止指令を受け、Vmware社のソフトで構成された仮想化システムをシャットダウンするためのソフトウェアです。オプションカードのWeb/SNPMカード（型式：RRACWG124）と有償ソフトウェア（型式：NSVMA01S）が必要です。対応OS：Vmware ESXi
Netshut	Netshutは、Web／SNMPカード（型式：RRACWG124）からの命令によりOSをシャットダウンさせます。UPSの状態監視、電源障害時の自動シャットダウン、システムの自動運転を行うソフトウェアです。標準添付のシリアルケーブルが必要です。対応OS：Windows、Linux
StandPowerMonitor	SPMは、停電時に各種OSをシャットダウンするための簡易ソフトウェアです。英語版のOSにも対応しております。別売のシリアルケーブル（型式：FiFA/WS9）が必要です。対応OS：Windows

増設バッテリモジュール仕様

増設バッテリを接続することで、バックアップ時間を増やすことができます。
※最大5台まで接続可能

適用UPS	形式	外形寸法 W×D×H 〔mm〕	質量〔kg〕
MUP102GX1AB1C-□P□	RRAEBM102GX1AB-P	128×365×214	18
MUP152GX1AB1C-□P□	RRAEBM152GX1AB-P	128×545×214	26

19インチラックマウント用アタッチメント

19インチラックキャビネットへの搭載用としてご使用ください。

適用機種		形式	適用19インチラック規格
UPS	増設バッテリモジュール	形式	適用19インチラック規格
MUP102GX1AB1C-□P□	RRAEBM-102GX1AB-P	RRAK010CｰE(B)＊	EIA
MUP152GX1AB1C-□P□	RRAEBM-152GX1AB-P	RRAK010CｰE(B)＊	EIA
