電源機器SPD(避雷器)

特長

雷サージから電気機器・装置を守ります。
UL認定を取得しました。

  • 信号用SPD(避雷器)CN226シリーズ(信号回路用)はUL認定品を標準にしました。
  • 電源線、信号線、ネットワークなどに侵入する誘導雷サージを確実に吸収し、接続されている機器を保護します。
  • 小形で、高い放電耐量を有しています。(10kA,20kA)
  • 各種の用途に最適な形状と接続方法となっています。

《SPD(避雷器)》 太陽光発電システム用SPD(避雷器) CN5Dシリーズ

特長

短絡モードで故障した場合でも、燃えることがないSPD(避雷器)です。
太陽光発電システムにSPD(避雷器)を設置する場合、必ず定格短絡電流を確認する必要があります。

  • SPD(避雷器)内部にヒューズを内蔵している太陽光発電システム用SPD(避雷器)が市場に流通していますが、それらの製品であっても、遮断できる短絡電流を超える回路には適用できません。
  • Iscpvを明示していない製品は、爆発・炎上する恐れがあります。
  • 定格短絡電流(Iscpv)100A達成(Imax10kA品を除く)
  • 劣化時でも安全に電源回路から切り離せるようにバックアップ遮断器との協調試験済み
  • 最大連続使用電圧Ucpvは、DC1200Vを達成
  • CN5D

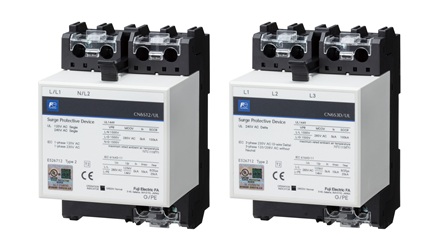

《SPD(避雷器)》 低圧電源用SPD(避雷器) CN5シリーズ

特長

電源回路の雷サージ対策に最適,警報接点内蔵品,SPD(避雷器)分離器内蔵品を発売しました。

  • 警報接点内蔵品をシリーズ化
  • 100/200V回路用,400V回路用を保有
  • SPD(避雷器)故障時の警報信号をRy接点で出力いたします。
  • SPD(避雷器)分離器がオフ時にも警報回路が動作し,SPD(避雷器)稼動状態確認が可能です。
  • 全機種動作表示灯付
  • 400V品も含め,動作表示の赤色LEDを装備
  • 全ての機種が内蔵温度ヒューズで,素子劣化によるトラブルを未然に防止でき,SPD(避雷器)の良否が一目でわかる表示灯付です。
  • 接地間用,線間用を一体構造化
  • 400V品も接地間・対地間保護用を一体構造
  • 全ての機種が対地間および線間両方のサージを一台で吸収します。
  • SPD(避雷器)分離器内蔵品をシリーズ化
  • 100/200V回路用,最大放電電流20kA品をシリーズ化
  • SPD(避雷器)と併用をしていたSPD(避雷器)分離器(栓形ヒューズやMCCB)の設置が不要となり,工数削減,省スペースを実現いたします。
  • SPD(避雷器)素子内蔵ユニットはプラグイン構造でメンテナンス性が向上しています。内蔵ヒューズの定格遮断容量はAC250V,10kAです。
  • 3極一体化端子構造
  • 省スペース,省配線となり取扱いが容易です。
  • 公共建築工事標準仕様書に適合しています。
  • 低圧電源用SPD

《SPD(避雷器)》 シリアル通信回路用SPD(避雷器) CN229-RS44

特長

ねじが落ちない構造のシリアル通信回路用SPDです。

用途

  • シリアル通信回路の雷サージから計測機器・制御機器を守ります。

特長

  • JIS C 5381-21規定のカテゴリC2,D1を満足する保護性能
  • IEC35mmレール取付形
  • CN226シリーズと同様,SPD本体を取外しても信号回路は開放になりません。
  • 別売の金具を使用することによりM4ねじ直接取付も可能です。
  • CN229-RS44

《SPD(避雷器)》 信号回路用SPD(避雷器) CN226シリーズ

特長

信号、制御回路の雷サージから計測機器・制御機器を守ります。

  • ガス入り放電管,ツェナーダイオードとバリスタの組合せによる保護方式で,高いサージ吸収効果があります。
  • サージ放電耐量(サージ電流耐量)が大きくなっています。(放電耐量:10kA)
  • サージに対する応答が速く,機器に与える影響が小さくなります。
  • 各種信号用途(トランスデューサ,リモートターミナル,センサ等)に合せた種類を用意しています。
  • 取付が簡単(レール取付)で,端子カバー付です。
  • SPD(避雷器)本体と端子台はプラグインタイプのため,点検交換が容易で,SPD(避雷器)本体を取外しても信号回路は開放になりません。
  • 信号回路用SPD

《SPD(避雷器)》 LAN用SPD(避雷器) CN227-CAT5E

特長

IEEE802.3af,at対応
信号回路の雷サージから機器を守ります。

用途

  • 高速通信(1000Base-T 1000Mbps)のLANケーブルに侵入する雷サージから通信機器を守ります。

特長

  • JISC5381-21規定のカテゴリC2,D1を満足する保護特性
  • 大きなインパルス耐久性を保有
  • 全てのPoEに対応可能
  • 公共建築工事標準仕様書に適合しています。
  • CN227-CAT5E

《SPD(避雷器)》 LAN用SPD(避雷器) CN227-PC5E

特長

19インチラックに取付けられるSPDです。

用途

  • ラック収納形Ethernet機器を雷サージから守ります。

特長

  • JIS C 5381-21規定のカテゴリC2,D1を満足する保護性能
  • IEC35mmレールに装着可能
  • 別売品のパネルを使用することにより19インチラック(2U)に最大20個実装可能
  • Power over Ethernet(PoE)対応
  • 公共建築工事標準仕様書に適合しています。
  • CN227-PC5E

《SPD(避雷器)》 ネットワーク回路用SPD(避雷器) CN227シリーズ

特長

各種ネットワーク回路の雷サージから機器を守ります。

■CN227-UCP
用途
  • 電話回線や各種通信線に侵入する雷サージから通信機器を保護します。
特長
  • UCS(ユニバーサル・コネクション・システム)に対応
  • 高密度配線システムのプラグインモジュールタイプ
  • 故障表示機能付

■CN227-NT
用途
  • ITV/監視カメラやデータ伝送機器の同軸ケーブルに侵入する雷サージから機器を保護します。
特長
  • 弱耐圧のITV同軸ラインの保護に最適
  • ガス入り放電管とノイズフィルタの組合わせで保護特性の向上をはかり伝送ノイズも吸収
  • JIS C5381-21規定のカテゴリC2,D1を満足する保護特性
  • IEC35mmレール取付形
  • 同軸に直流給電(DC30V,250mA以下)が重畳されている伝送路に最適
  • 公共建築工事標準仕様書に適合しています。

■CN227-TV
用途
  • BS/CSディジタルTVの同軸ケーブルに侵入する雷サージから機器を保護します。
特長
  • 同軸コネクタと高性能ガス入り放電管で構成
  • 小形で高インパルス耐量を保有
  • 優れた伝送性能を保有(広い周波数帯域,小さな挿入損失)
  • ネットワーク回路用SPD

《SPD(避雷器)》 固定電話回線用SPD(避雷器) CN229-SD

特長

ねじが落ちない構造の固定電話回線用SPDです。

用途

  • 固定電話回線(ISDN,ADSLを含む)に侵入する雷サージから機器を守ります。

特長

  • JIS C 5381-21規定のカテゴリC2,D1を満足する保護性能
  • IEC35mmレール取付形
  • CN226シリーズと同様,SPD本体を取外しても信号回路は開放になりません。
  • 別売の金具を使用することによりM4ねじ直接取付も可能です。
  • CN229-SD

《SPD(避雷器)》 放送回路用SPD(避雷器) CN229-Z350S

特長

ねじが落ちない構造の放送回路用SPDです。

用途

  • 定格電圧AC110V,220V接点・制御線を使用するスピーカ回路に侵入する雷サージから機器を守ります。

特長

  • JIS C 5381-21規定のカテゴリC2,D1を満足する保護性能
  • IEC35mmレール取付形
  • CN226シリーズと同様,SPD本体を取外しても信号回路は開放になりません。
  • 別売の金具を使用することによりM4ねじ直接取付も可能です。
  • CN229-Z350S

《SPD(避雷器)》 一般民需用コンセント形SPD(避雷器) CN228シリーズ

特長

パソコンやファックスなどのオフィス機器を雷サージから守ります。

■CN228-P
用途
  • 電源線から侵入する雷サージからコピー機やオーディオ機器などの家庭・オフィス内電子機器を守ります。
特長
  • JISC5381-1規定のクラスIIを満足する保護特性
  • 大きなインパルス耐久性を保有
  • SPDの良否が一目で分かる表示灯付
  • 電気用品安全法適合品

■CN228-PT2
用途
  • 電源線と通信線から侵入する雷サージからパソコンや多機能電話などの家庭・オフィス内電子機器を守ります
特長
  • JISC5381-1規定のクラスIIを満足する保護特性
  • 大きなインパルス耐久性を保有
  • SPDの良否が一目で分かる表示灯付
  • 電気用品安全法適合品
  • 電気通信事業法第56条第2項の規定に基づく技術基準適合認定品
  • CN228-P
    CN228-P
  • CN228-PT2
    CN228-PT2

《SPD(避雷器)》 低圧電源用SPD(避雷器) 接地回路用 CN2340・CN2341シリーズ

特長

単極、ガス入り放電管形のSPD(避雷器)です。雷保護システムを構築するためには等電位ボンディング・接地の共通化が大切です。
しかし、設備・装置内で各種の接地を独立して施設している場合があり、接地回路用SPD(避雷器)はこのような接地極間の等電位化を可能とします。

  • CN2340:電力回路間の接地を同一にできない場合に使用します。
  • (例:B種接地の独立接地など,電気設備技術基準に基づく規定の接地を行っている場合)
  • CN2341:電力回路と制御回路の接地を同一にできない場合に使用します。
  • (例:インバータの接地などノイズ侵入防止のため機器の単独接地を行っている場合)
  • レール取り付け構造,横幅18mmで用途に最適なデザインです。
  •  接地回路用 CN2340・CN2341シリーズ

《SPD(避雷器)》 L負荷用サージキラー FSLシリーズ

特長

頻繁に発生する開閉サージ対策に最適です。

  • 盤外で発生するサージ、ノイズを盤入口で吸収し、盤内機器への影響を防ぎます。
  • CR方式を採用しているため、モータなどのL負荷のON・OFF時発生するサージ電圧の吸収に効果があります。
  • 端子台兼用構造により取扱いが簡単で省配線、省スペース化に役立ちます。
  • 取付方式はレール取付、ねじ取付両用です。
  • FSL
