導入フロー
STEP1

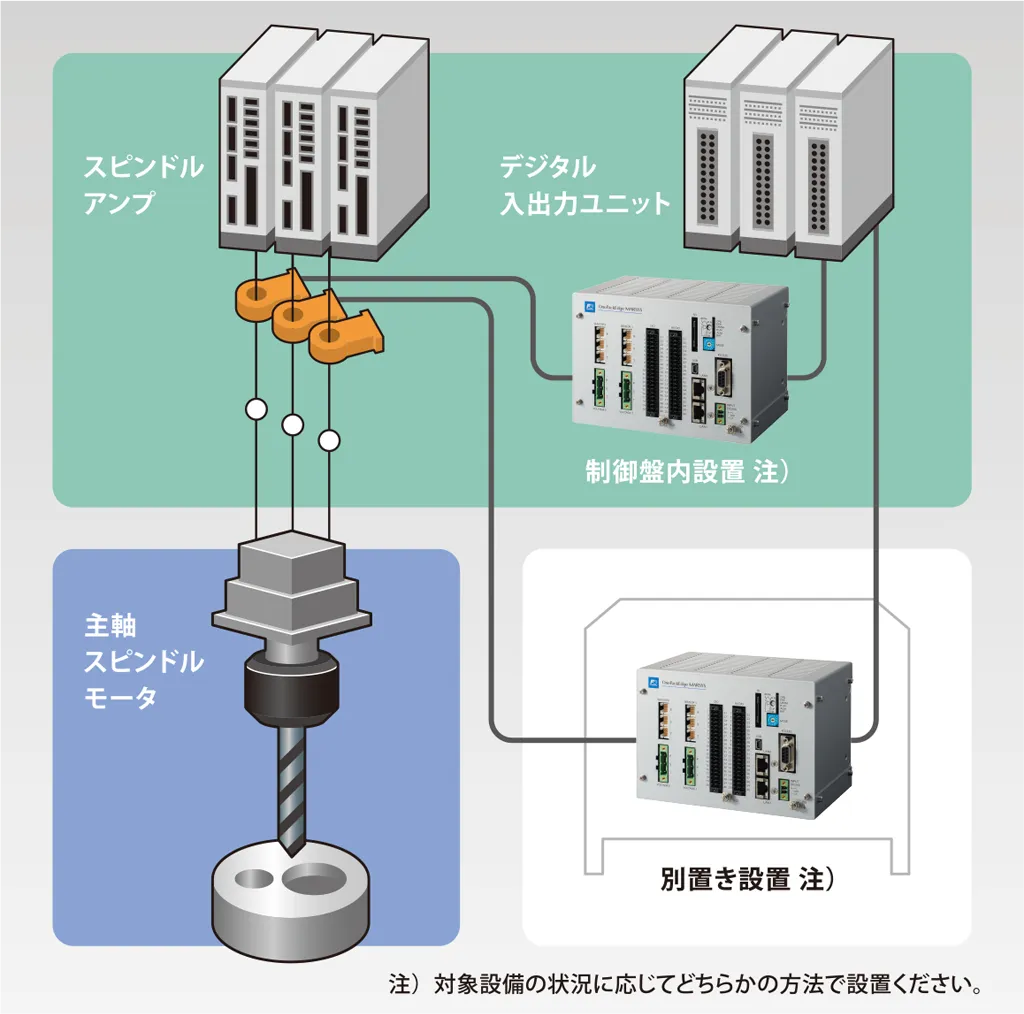

機器設置
-
データ収集コントローラを対象設備の制御盤内もしくは別置きで設置
-
電カセンサをスピンドルアンプの2次側に取り付け
-
対象設備のプログラムを設定した上で、計測開始／終了信号、ツール・ワーク番号、異常通知信号用のデジタル入出力を配線
STEP2
計測設定・しきい値設定
-

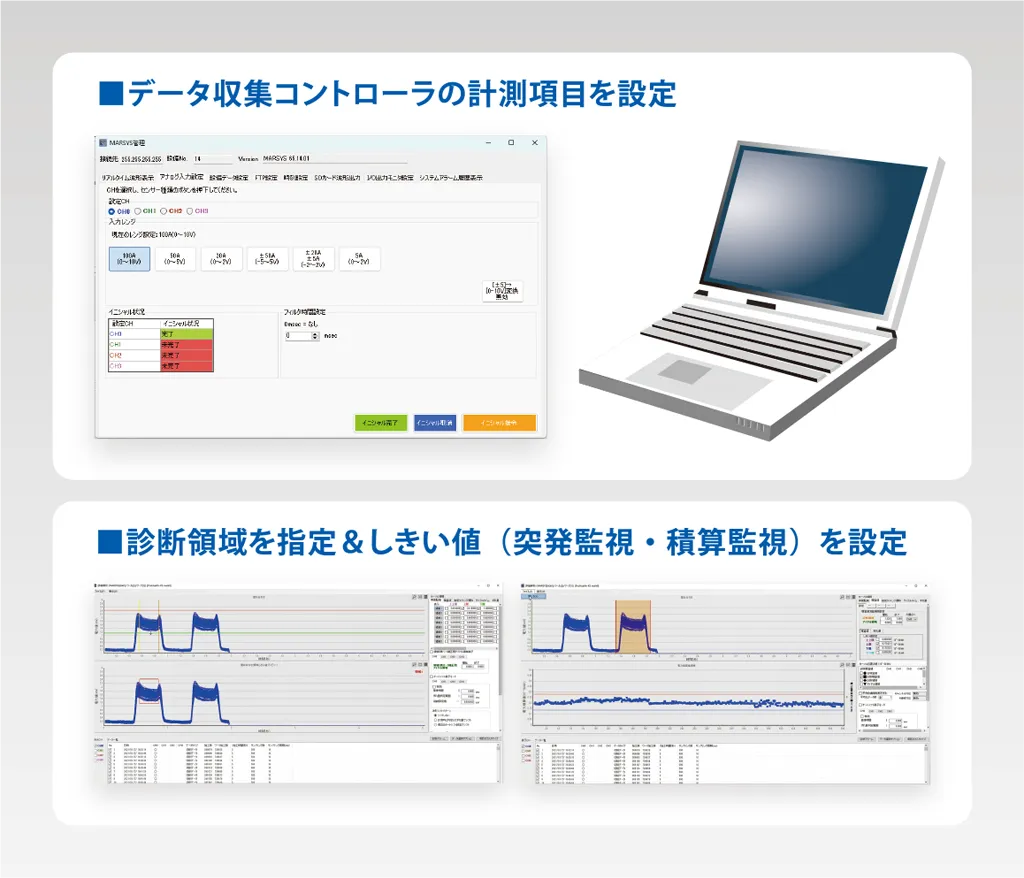

解析支援ソフトウェアProHealthでデータ収集コントローラの計測項目を設定した上で、加工時のサンプルデータを収集・表示
-
ッール・ワーク番号の組み合わせごとに波形を確認しながら、直感的な操作で診断領域を指定＆しきい値（突発監視・積算監視）を設定し、データ収集コントローラに登録
STEP3
診断開始
-

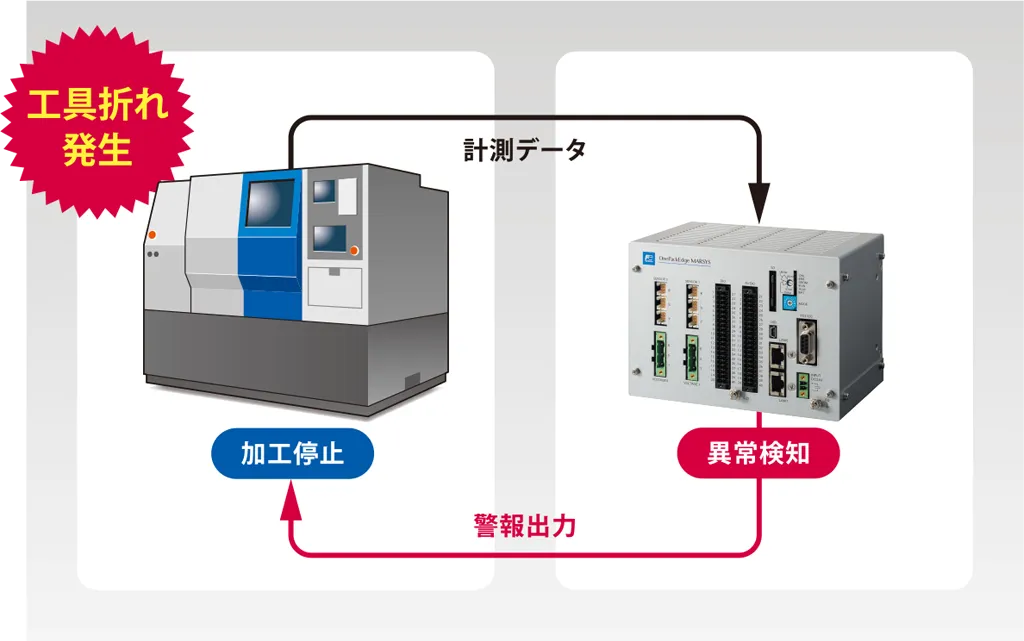

加工状態を常に監視し、しきい値超過の有無をリアルタイムで診断
-
異常検知時は警報を出力し、速やかに加工を停止させることで、トラブル発生による損害を最小限に抑制
