データ収集

高度なシステム監視 〜高速に・同時に・多量に〜

  • データ収集ソフト:ACQ

  • データ収集ソフト:PISAC

高速データ収集

f(s)NISDASは、PLCデータを高速1msで収集します。収集したデータは収集と同時に記憶装置へ保存され、リアルタイムにチャート画面を表示します。

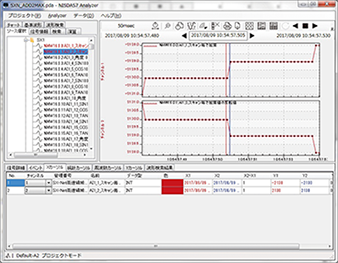

チャート画面

多量な連続データを記録

f(s)NISDASはパソコンの記憶装置を利用してデータを保存するので、ディスク容量の許す限り長期間にわたり連続してデータを保存できます。例えば、50msのデータ収集周期で243ワード*1のデータを連続して保存した場合、70GBの空き容量があれば4ヶ月以上のデータ保存が可能です*2

  • *1:ワードは、16bitデータとします。
  • *2:例であり、期間を保障するものではありません。

トリガ収集

収集データのトリガ信号によりデータ収取の実行・停止ができます。これにより、必要なデータのみ収集でき、記憶装置を効率的に利用できます。

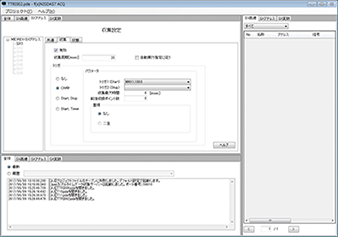

トリガ設定画面

高速ネットワーク収集(オプション)

MICREX–SXの高速ネットワーク「SX–Net」のデータ(共有メモリ)を直接収集できます。

  • 主な機能
    SX–Netの同期指定を行うことにより、SX–Net上のデータを同期収集できます。別途、SX–Net PCI ExpressBoard(形式:NP3L–NE1PXS)が必要です。また外部記憶装置(USB3.0対応)の追加を推奨します。

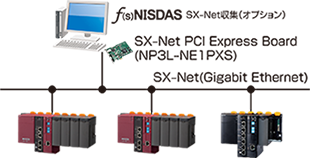

システム構成例

プラント制御PLCのデータ収集「PISAC」(オプション)

MICREX–SXにプロセッサリンク(P–Link/PE–Link/FL–net)で接続されたプラント制御PLCの内部メモリを、ブロードキャスト領域を経由して収集・監視できます。MICREX–SX、プラント制御PLC(PⅢ,IX)にそれぞれ専用プログラムが必要です。

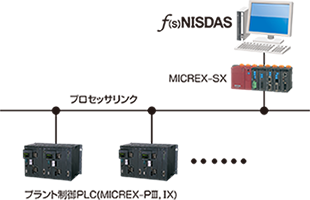

システム構成例

プラント用ドライブ装置のデータ収集(オプション)

プラント用ドライブ装置*3にf(s)NISDASを接続することにより、ドライブ装置内部のデータを収集、監視することが可能になります*4

  • 主な機能・性能
    トレースバックデータ収集(1msサンプリング他*5
  • *3:プラント用ドライブ装置:詳細は仕様表(裏表紙)の「データ収集ーインバータ収集(DDC)」欄を参照ください。
  • *4:本機能を実現するためには、ドライブ装置にplusFSITE(シリアル端子をもつフィールド機器のネットワーク接続を可能にするITソリューション機器)オプションを搭載する必要があります。
  • *5:データに依存して、サンプリング時間は異なります。

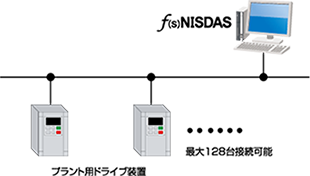

システム構成例

FL-net(OPCN-2)ブロードキャスト データ収集

FL-net(OPCN-2) ブロードキャスト領域1、領域2をまとめて収集します。収集には別途FL-net通信Board(NP3L-FL3PCS)が必要です。Standard、Expert表記に対応しています。

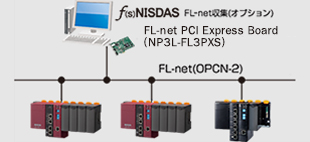

システム構成例
