共通
高信頼二重化システム

二重化コントローラシステムによる高い信頼性で、安定した24時間連続操業を実現。

この様な課題の解決に

  • 連続安定操作

  • 生産性向上

  • 安全保守

高信頼二重化システムの導入メリット

  • PLCによるDCSクラスの高信頼制御とリモートメンテナンス

  • 高い信頼性：システムの安定稼働

  • 発展・応用性：FAからPA、情報制御まで幅広く適用可能

  • 高い保守性：異常発生時の情報収集が容易

特長

高い信頼性

  • CPU二重化

    • 1Gbps等値化バス採用により、高性能二重化
      CPUメモリにECC機能により高信頼化

  • 制御ネットワークの二重化

    • 1Gbps FL-net採用により、高速通信
      OPC UAにより、システムの拡張・データ連携を容易化OPC
      UA・FL-net二重化の同時使用が可能
      CPUのネットワーク内蔵により、高速化

  • I/Oネットワークの二重化、ループ化

    • E-SXバスによる、高速I/Oリフレッシュ
      ループ対応による、タフなI/Oネットワーク

発展・応用性

  • 大規模I/O

    • E-SX バス最大65,536点

  • E-SXバス

    • 高速処理、分散配置、高速同期システムに最適
      集合型 I/F上にプロセッサリンク、I/Oマスタを搭載可能

高い保守性

  • CPUの保持メモリ、RASに不揮発メモリ採用し、
    バッテリレスによるデータ保持を実現

  • 時系列データ、イベント履歴をコントローラ内に保存する履
    歴機能により、一時的に通信途絶が発生しても通信回復後に
    データ履歴を取得可能

効果

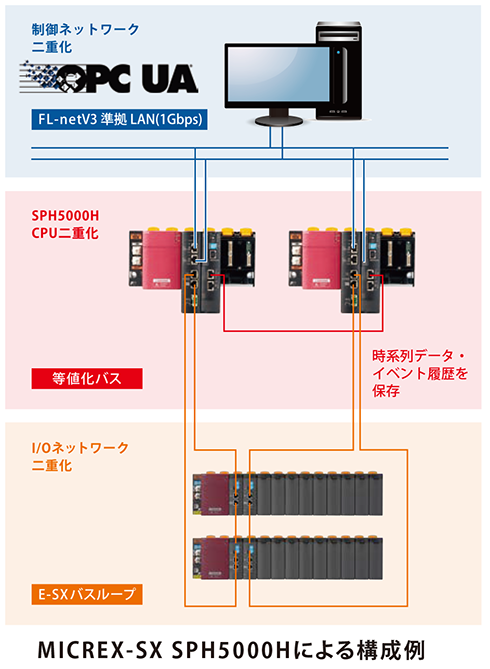

■二重化コントローラシステムSPH5000H

CPU二重化、ネットワーク二重化、I/Oネットワーク二重化に対応したMICREX-SX SPHのCPUモジュールです。

■MICREX-SX SPHシリーズ　周辺モジュール

二重化コントローラシステムSPH5000Hと合わせて使う周辺モジュールです。豊富なI/O、通信、電源、CPU、ベースボードがあります。

■プログラム支援ツール：SX-Programmer Expert

PLC言語の国際規格IEC61131-3に準拠したプログラム開発環境です。SPH5000Hのエンジニアリングを高効率に行うことができます。

24時間稼働が要求され、止めることのできないシステムへの適用に向いています。

空港バゲージシステム

水処理システム
