受変電設備の予防保全
電機設備機器の設置環境診断サービス
変電所内で使用される機器の信頼性や寿命は、設置環境に大きく影響されます。たとえ屋内であっても、機器の使用に適さない環境で利用されているケースが散見されます。最近では、電子化された機器や監視・制御系の機器が変電所に多く導入されており、これらは電子部品やプリント基板で構成されています。このため、環境要因による動作不良や故障などのトラブルが発生しやすくなっています。設置環境診断サービスは、変電所の現状を把握し、機器が適切に機能するための条件を評価することを目的として実施されます。
設置環境の影響
環境要因には、温度、湿度、腐食性ガス、汚損度、塵埃などがあります。使用温度範囲が5～40℃の機器を常に35℃で使用した場合、25℃で使用した場合に比べて故障率が2倍になると言われています。高湿度環境で使用している機器は、温度変化に伴って結露現象が生じる可能性があります。腐食性ガスの存在は、湿度との複合作用によって、電子部品の構成材料である銅、銀、金などの金属材料を腐食させる原因となります。汚損度が高い場合、導電性の汚損物や塵埃が堆積し、吸湿によって絶縁性が低下する原因となります。結果的には環境要因が、絶縁低下や短絡、導通・接触不良などの電気的不具合と機器故障を招く原因となります。
温湿度による不適合例【電解コンデンサー液漏れ】
腐食性ガスによる不適合例【接点部の腐食】
環境診断
環境に起因する不適合を防止するためには、人間の感覚に頼らない正確な環境測定を行って予防処置を行う必要があります。
分析結果
（1）亜硫酸ガス 0 〜 5 ppb （目安濃度）
（2）硫化水素ガス 40 〜 50 ppb （目安濃度）
（3）塩素系ガス 0 〜 5 ppb （目安濃度）

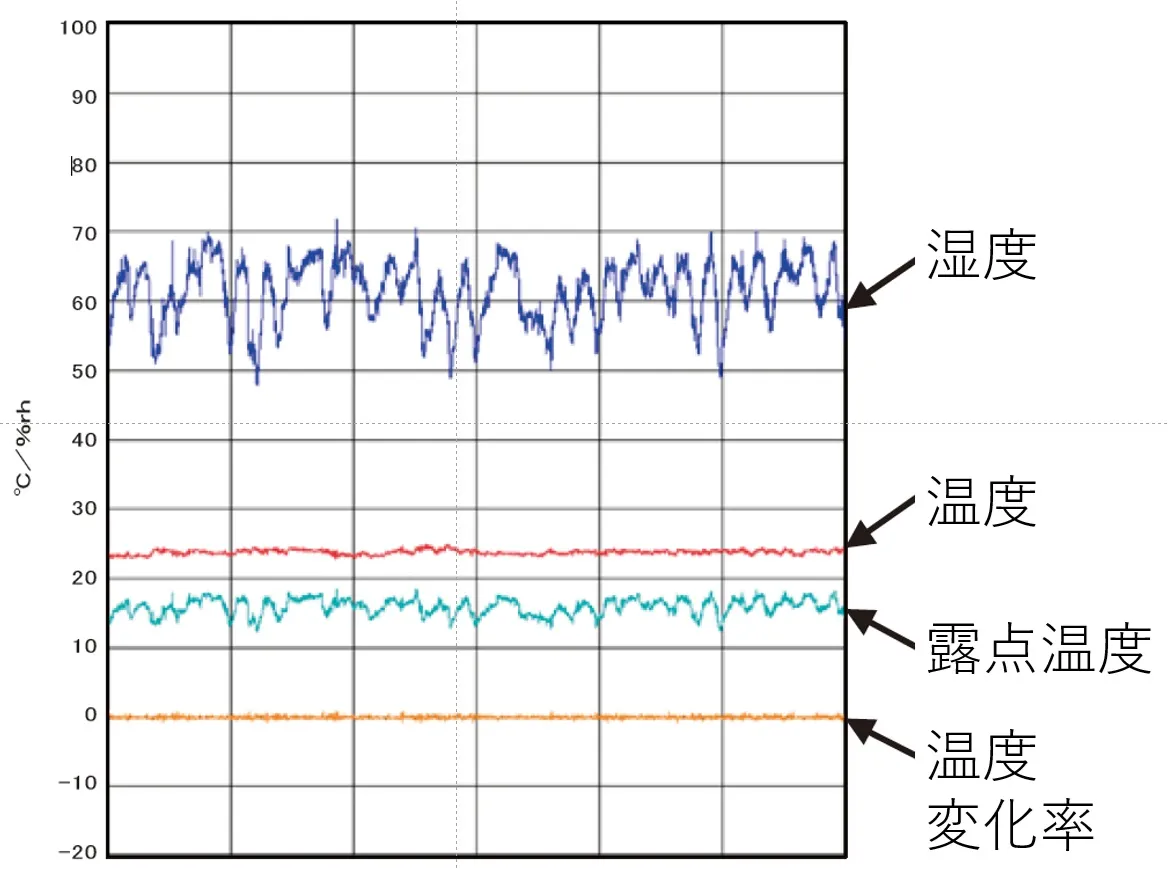

温湿度測定例
測定方法・器材
設置例
評価方法
温度、湿度、腐食性ガス、汚損度の評価はJEITA IT- 1004Aに準じて実施し下記のクラス分けを行います。
腐食度の評価はISA-71.04-2013に準じて実施し下 記のクラス分けを行います。
環境診断提案例
空調機のある変電所
-
除湿器の設置
-
空調機の配置見直し、空調機能力の見直し
-
建屋自体の弱点部位の抽出、見直し検討
空調機のない変電所
-
空調機の設置
-
除湿器の設置
-
出入口扉のパッキン補修
-
建屋自体の弱点部位の抽出、見直し検討
-
防塵塗装の実施等
腐食性ガス濃度が高い変電所
-
外気取入れフィルターによる濾過
-
変電所の密封度の見直し（加圧構造）
-
ドアパッキンの補修
