最小限の導入コストで、より高レベルの制御・監視を実現
他社コントローラの状態も一目で分かる。
システム構成に依存せず、計器図をシステム上で表示
一般的な監視制御システムではコントローラ側で管理している「工業値変換」や「上下限監視」といった監視制御機能を、サーバ側に実装。お使いのコントローラに左右されることなく、各計器の状態をシステム上で確認できます。 8種類のTAGをそれぞれの監視項目に合わせた計器図として表示。システムからのコントローラの制御も可能で、既存のシステムを最大限活用できます。
機能一覧

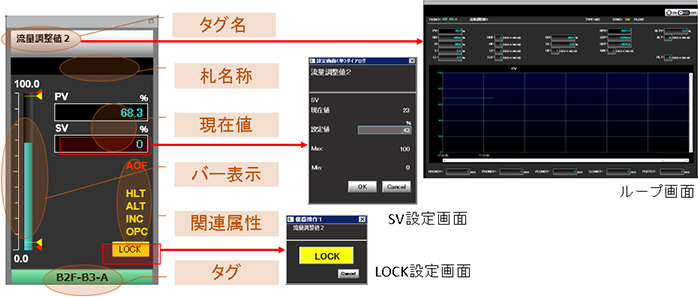

AIO
概要
-
アナログデータの入出力を行う機能です。AIとAOをセットで取り扱うことが出来ます。
-
AI入力、AO出力は、それぞれ個別にアドレスを割り当てることができます。
計器画面
| 項目 |
内容 |
| タグ名 |
タグの日本語名称（ローカライズされた名称）を表示します。クリックすると、ループ画面に遷移します。 |
| 札名称 |
選択した札（操作禁止・操作注意・アラーム禁止）の名称を表示します。 |
| 現在値 |
瞬時値（PV）および設定値（SV）の現在の値と単位を表示します。SV表示部はクリックすることで、出力操作を行うことが出来ます。 |
| バー表示 |
瞬時値（PV）を縦バーグラフで表示します。表示スケールは定義によって任意に設定することが出来ます。 |
| 関連属性 |
タグの状態（出力ロック(LCK)・出力禁止(OPC)・状態不一致(INC)・休止(HLT+AOF)・代替(ALT)）を表示します。
出力ロック部分はクリックすることで、ロックの設定／解除を操作することが出来ます。 |
| タグ |
タグ（英数字文字列）を表示します。 |
計器の機能
| No |
機能 |
概要 |
| 1 |
入力機能 |
タグに定義された入力アドレスに従って、コントローラからアナログデータを読み込みます。 |
| 2 |
出力機能 |
タグに定義された出力アドレスに従って、コントローラに対してアナログデータを書き込みます。 |
| 3 |
断線検知 |
コントローラとの通信異常および、設定された断線上下限値に従って断線警報の検知を行います。 |
| 4 |
工業値変換 |
タグに定義されたパラメータに従って、生値から工業値への変換を行います。 |
| 5 |
上下限警報 |
タグに定義された、上下限値に従って上下限警報の検知を行います。 |
| 6 |
高低入出力カット機能 |
タグに定義された、高/低入力カット値（PV）、SV設定値最大/小（SV）に対して入出力値のカットを行います。 |
| 7 |
代替機能 |
ユーザーからの指示に従って、入力値を代替値に置き換えて動作します。 |
| 8 |
札掛機能 |
ユーザーからの指示に従って、３種類の札掛状態により動作を制限します。 |
| 9 |
休止機能 |
ユーザーからの指示に従って、計器の動作を休止します。 |

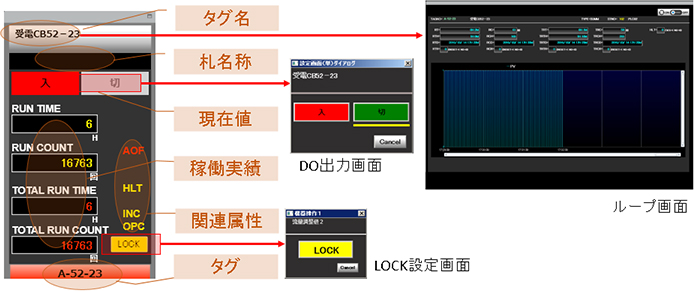

SUMM
概要
-
ON/OFFデータの入出力を行う機能です。DIとDOをセットで1タグとして取り扱うことが出来ます。
-
DI入力、DO(ON)出力、DO(OFF)出力は、それぞれ個別にアドレスを割り当てることができます。
-
シンプルな入出力機能のDIOに対して、稼働実績（運転回数と総運転時間）のカウント機能が追加されています。
計器画面
| 項目 |
内容 |
| タグ名 |
タグの日本語名称（ローカライズされた名称）を表示します。クリックすると、ループ画面に遷移します。 |
| 札名称 |
選択した札（操作禁止・操作注意・アラーム禁止）の名称を表示します。 |
| 現在値 |
状態（PV）の現在の値を表示します。クリックするとDo出力画面を表示し、Do出力操作を行うことが出来ます。 |
| 稼働実績 |
運転回数と総運転時間の表示を行います。独立した2セットのカウント値を持ち、それぞれにリセット動作をさせることが出来ます。 |
| 関連属性 |
タグの状態（出力ロック(LCK)・出力禁止(OPC)・状態不一致(INC)・休止(HLT+AOF)）を表示します。
出力ロック部分はクリックすることで、ロックの設定／解除を操作することが出来ます。 |
| タグ |
タグ（英数字文字列）を表示します。 |
計器の機能
| No |
機能 |
概要 |
| 1 |
入力機能 |
タグに定義された入力アドレスに従って、コントローラからON/OFF(ビット0/1)データを読み込みます。 |
| 2 |
出力機能 |
タグに定義された出力アドレスに従って、コントローラに対してON/OFF(ビット0/1)データを書き込みます。状態出力もしくはパルス出力を選ぶことができます。 |
| 3 |
断線検知 |
コントローラとの通信異常に従って断線警報の検知を行います。 |
| 4 |
総運転時間カウント |
リセットしてからON(=1)の時間を総計する。カウンタ値を2セット持ち、それぞれにリセット・プリセットを行うことができます。 |
| 5 |
運転回数カウント |
OFFからONへの立ち上がりを検出して回数をカウントします。カウンタ値を2セット持ち、それぞれにリセット・プリセットを行えます。 |
| 6 |
帳票用総運転時間カウント |
帳票記録用の総運転時間を計測します。ループ画面からのリセット・プリセット操作に影響なくカウントを継続します。 |
| 7 |
帳票用運転回数カウント |
帳票記録用の運転回数を計測します。ループ画面からのリセット・プリセット操作に影響なくカウントを継続します。 |
| 8 |
札掛機能 |
ユーザーからの指示に従って、3種類の札掛状態により動作を制限します。 |
| 9 |
休止機能 |
ユーザーからの指示に従って、計器の動作を休止します。 |

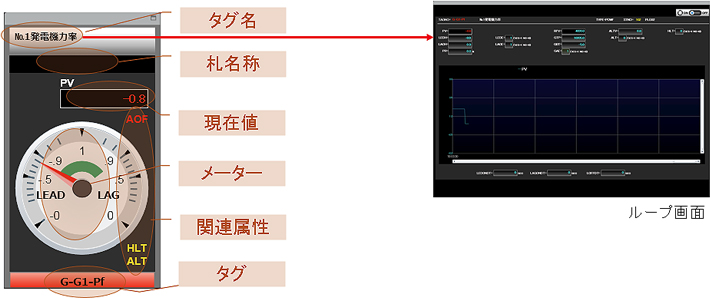

POWF
概要
-
コントローラのアナログ値を読み込んで、力率値換算を行ってメーター表示を行います。
計器画面
| 項目 |
内容 |
| タグ名 |
タグの日本語名称（ローカライズされた名称）を表示します。クリックすると、ループ画面に遷移します。 |
| 札名称 |
選択した札（操作禁止・操作注意・アラーム禁止）の名称を表示します。 |
| 現在値 |
計測値(PV)の現在の値と単位を表示します。 |
| メーター |
計測値(PV)の現在の値を力率メーターで表示します。 |
| 関連属性 |
タグの状態（休止(HLT+AOF)・代替(ALT)）を表示します。 |
| タグ |
タグ（英数字文字列）を表示します。 |
計器の機能
| No |
機能 |
概要 |
| 1 |
入力機能 |
タグに定義された入力アドレスに従って、コントローラからアナログデータを読み込みます。 |
| 2 |
断線検知 |
コントローラとの通信異常および、設定された断線上下限値に従って断線警報の検知を行います。 |
| 3 |
力率変換 |
8種類の力率変換を行って、力率値を表示します。 |
| 4 |
上限警報 |
タグに定義された、上限値に従ってLEAD上限警報・LAG上限警報の検知を行います。 |
| 5 |
代替機能 |
ユーザーからの指示に従って、入力値を代替値に置き換えて動作します。 |
| 6 |
札掛機能 |
ユーザーからの指示に従って、３種類の札掛状態により動作を制限します。 |
| 7 |
休止機能 |
ユーザーからの指示に従って、計器の動作を休止します。 |

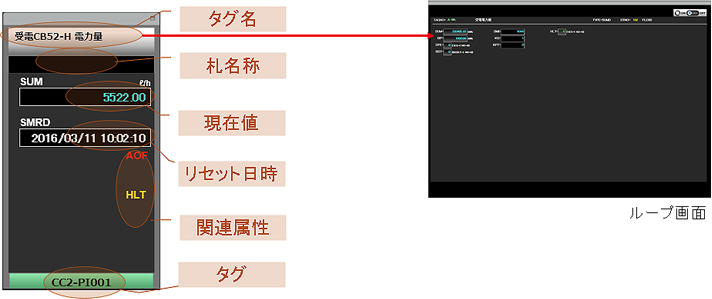

SUMD
概要
-
デジタル積算を行う機能です。コントローラ側で算出したループカウンタを定期的に読み込み、差分値の積算を行います。
計器画面
| 項目 |
内容 |
| タグ名 |
タグの日本語名称（ローカライズされた名称）を表示します。クリックすると、ループ画面に遷移します。 |
| 札名称 |
選択した札（操作禁止・操作注意・アラーム禁止）の名称を表示します。 |
| 現在値 |
積算値(SMH)の現在の値と単位を表示します。 |
| リセット日時 |
積算値(SMH)の直近のリセット日時を表示します。 |
| 関連属性 |
タグの状態（休止(HLT+AOF)）を表示します。 |
| タグ |
タグ（英数字文字列）を表示します。 |
計器の機能
| No |
機能 |
概要 |
| 1 |
入力機能 |
タグに定義された入力アドレスに従って、コントローラからループカウンタを読み込みます。 |
| 2 |
断線検知 |
コントローラとの通信異常に従って断線警報の検知を行います。 |
| 3 |
デジタル積算 |
差分値より積算値を算出します。 |
| 4 |
差分値上限監視 |
タグに定義された差分値上限値に従って、前回値との差分が大きすぎる時に積算を行わず、差分上限警報を出力します。 |
| 5 |
札掛機能 |
ユーザーからの指示に従って、3種類の札掛状態により動作を制限します。 |
| 6 |
休止機能 |
ユーザーからの指示に従って、計器の動作を休止します。 |

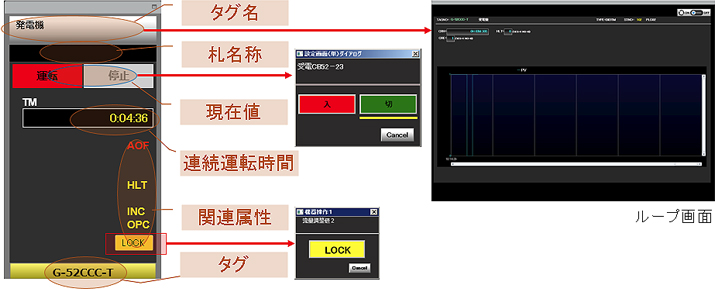

DIOTM
概要
-
ON/OFFデータの入出力を行う機能です。DIとDOをセットで1タグとして取り扱うことが出来ます。
-
DI入力、DO(ON)出力、DO(OFF)出力は、それぞれ個別にアドレスを割り当てることができます。
-
シンプルな入出力機能のDIOに対して、連続運転時間（直近のON状態の継続時間）のカウント機能が追加されています。
計器画面
| 項目 |
内容 |
| タグ名 |
タグの日本語名称（ローカライズされた名称）を表示します。クリックすると、ループ画面に遷移します。 |
| 札名称 |
選択した札（操作禁止・操作注意・アラーム禁止）の名称を表示します。 |
| 現在値 |
状態（PV）の現在のONOFF値を表示します。クリックするとDo出力画面を表示し、Do出力操作を行うことが出来ます。 |
| 連続運転時間 |
連続運転時間（直近のON状態の継続時間）を表示します。 |
| 関連属性 |
タグの状態（出力ロック(LCK)・出力禁止(OPC)・状態不一致(INC)・休止(HLT+AOF)）を表示します。
出力ロック部分はクリックすることで、ロックの設定／解除を操作することが出来ます。 |
| タグ |
タグ（英数字文字列）を表示します。 |
計器の機能
| No |
機能 |
概要 |
| 1 |
入力機能 |
タグに定義された入力アドレスに従って、コントローラからON/OFF(ビット0/1)データを読み込みます。 |
| 2 |
出力機能 |
タグに定義された出力アドレスに従って、コントローラに対してON/OFF(ビット0/1)データを書き込みます。状態出力もしくはパルス出力を選ぶことができます。 |
| 3 |
断線検知 |
コントローラとの通信異常に従って断線警報の検知を行います。 |
| 4 |
連続運転時間カウント |
直近のON状変からの連続時間を秒単位でカウントします。 |
| 5 |
札掛機能 |
ユーザーからの指示に従って、3種類の札掛状態により動作を制限します。 |
| 6 |
休止機能 |
ユーザーからの指示に従って、計器の動作を休止します。 |

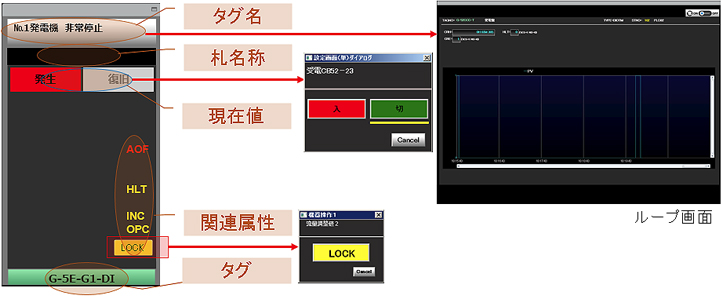

DIO
概要
-
ON/OFFデータの入出力を行う機能です。DIとDOをセットで１タグとして取り扱うことが出来ます。
-
DI入力、DO(ON)出力、DO(OFF)出力は、それぞれ個別にアドレスを割り当てることができます。
-
SUMMやDIOTMと異なり、単純な入出力以外の機能はありません。
計器画面
| 項目 |
内容 |
| タグ名 |
タグの日本語名称（ローカライズされた名称）を表示します。クリックすると、ループ画面に遷移します。 |
| 札名称 |
選択した札（操作禁止・操作注意・アラーム禁止）の名称を表示します。 |
| 現在値 |
状態（PV）の現在のONOFF値を表示します。クリックするとDo出力画面を表示し、Do出力操作を行うことが出来ます。 |
| 関連属性 |
タグの状態（出力ロック(LCK)・出力禁止(OPC)・状態不一致(INC)・休止(HLT+AOF)）を表示します。
出力ロック部分はクリックすることで、ロックの設定／解除を操作することが出来ます。 |
| タグ |
タグ（英数字文字列）を表示します。 |
計器の機能
| No |
機能 |
概要 |
| 1 |
入力機能 |
タグに定義された入力アドレスに従って、コントローラからON/OFF(ビット0/1)データを読み込みます。 |
| 2 |
出力機能 |
タグに定義された出力アドレスに従って、コントローラに対してON/OFF(ビット0/1)データを書き込みます。状態出力もしくはパルス出力を選ぶことができます。 |
| 3 |
断線検知 |
コントローラとの通信異常に従って断線警報の検知を行います。 |
| 4 |
札掛機能 |
ユーザーからの指示に従って、３種類の札掛状態により動作を制限します。 |
| 5 |
休止機能 |
ユーザーからの指示に従って、計器の動作を休止します。 |
VALUE
概要
-
アナログ値、ON/OFFデータの入出力を行う機能です。
-
コントローラに割り当てられた1つのアドレスに対応する、最も単純な入出力機能であり、付加された機能はありません。
-
コントローラに割り当てない内部タグとして使用することが出来ます。
計器の機能
| No |
機能 |
概要 |
| 1 |
入力機能 |
タグに定義された入力アドレスに従って、コントローラからアナログ値、ON/OFF(ビット0/1)データを読み込みます。 |
| 2 |
出力機能 |
タグに定義された出力アドレスに従って、コントローラに対してアナログ値、ON/OFF(ビット0/1)データを書き込みます。 |
DEMAND
概要
-
SUMDのTAGより積算値を取得し、デマンド グラフと警報を算出します。
-
サーバー時刻や同期信号に同期させて時限 管理します
